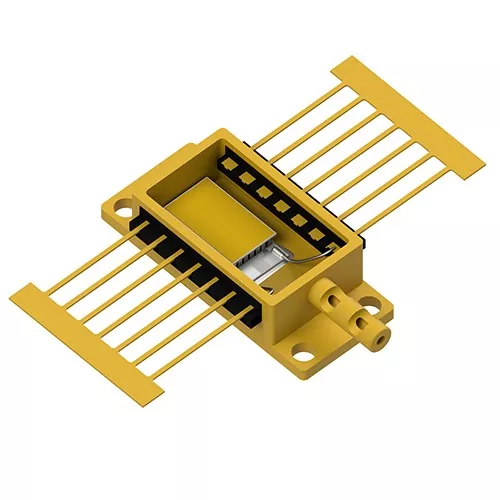

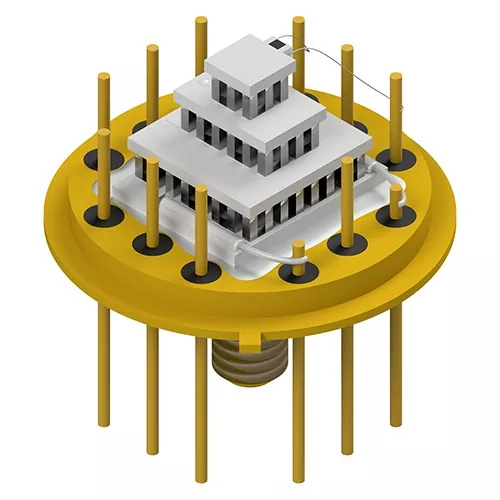

Bilang isang tagagawa，Ang X-meritan Peltier Assembly ay gumagamit ng semiconductor thermoelectric na teknolohiya upang maglipat ng init sa pagitan ng malamig na bahagi at mainit na bahagi ng module.
Ang Peltier Assembly ay nagsasama ng mga thermoelectric cooling component at heat dissipation parts sa isang unit. Binabawasan ng istrukturang ito ang pangangailangan para sa hiwalay na mga bahagi ng paglamig at pinapasimple ang pag-install sa loob ng limitadong espasyo ng kagamitan.
Gumagana ang assembly sa pamamagitan ng semiconductor thermoelectric cooling technology na walang compressor-based refrigeration components. Ang solid-state na istraktura ay nag-aalis ng mekanikal na paggalaw ng pagpapalamig at binabawasan ang operating vibration at ingay.
Ang thermoelectric module ay direktang naglilipat ng init sa pagitan ng malamig na bahagi at mainit na bahagi. Ang disenyong ito ay nagbibigay-daan sa naisalokal na kontrol ng temperatura para sa mga elektronikong sangkap na nangangailangan ng matatag na mga kondisyon ng thermal.
Ang malamig na bahagi ay gumagamit ng mga bloke ng paglilipat ng init ng aluminyo o tanso upang mangolekta ng init mula sa target na lugar. Ang mainit na bahagi ay nagsasama ng aluminum heat sink at fan upang palabasin ang inilipat na init at mapanatili ang thermal balance ng assembly.
Ang istraktura ng pagpupulong ay maaaring iakma ayon sa mga kinakailangan sa pag-install, kabilang ang mga sukat, pagsasaayos ng TEC, at mga interface ng koneksyon.
Ang pagganap ng isang Peltier Assembly ay nakasalalay sa koordinasyon sa pagitan ng mga elemento ng paglamig ng semiconductor, mga thermal transfer na materyales, at mga mekanikal na istruktura.
Ang thermoelectric cooling chip ay ang pangunahing bahagi na responsable para sa paglipat ng init. Kapag ang mga de-koryenteng kasalukuyang dumadaan sa mga materyales ng semiconductor, ang init ay nasisipsip sa isang panig at inilabas sa kabilang panig, na lumilikha ng epekto ng paglamig.
Ang mga ceramic substrate ay nagbibigay ng electrical insulation at mekanikal na suporta para sa mga thermoelectric na elemento. Gumaganap din sila bilang bahagi ng thermal transfer path sa pagitan ng semiconductor chip at mga panlabas na bahagi.
Ang mataas na thermal conductivity na silicone grease ay inilalapat sa pagitan ng mga contact surface upang mapabuti ang thermal conduction at mabawasan ang pagkawala ng init na dulot ng mga gaps sa ibabaw.
Ang malamig na bahagi ay gumagamit ng mga bloke ng aluminyo o tanso upang ilipat ang init mula sa pinalamig na bahagi patungo sa thermoelectric module.
Ang mainit na bahagi ay nagsasama ng isang aluminum heat sink at fan upang alisin ang init na inilipat mula sa malamig na bahagi at init na nabuo sa panahon ng operasyon.
Ang mga pang-industriya na tornilyo o epoxy resin ay ginagamit upang ma-secure ang panloob at panlabas na mga bahagi, na nagpapanatili ng katatagan ng pagpupulong sa panahon ng operasyon.
Dahil sa compact na istraktura at semiconductor-based na paraan ng paglamig, ang X-meritan Peltier Assembly ay angkop para sa mga kagamitan na nangangailangan ng lokal na regulasyon ng temperatura at kinokontrol na paglipat ng init.
|
Patlang ng Application |
Kinakailangan sa Pagkontrol sa Temperatura |
Function ng Assembly |
|
Fiber optic na komunikasyon |
Matatag na kontrol sa temperatura para sa mga optical na bahagi |
Naglilipat ng init mula sa mga sensitibong optical module |
|
Pang-industriya na kagamitang medikal |
Compact at low-noise cooling structure |
Nagbibigay ng lokal na regulasyon ng temperatura |
|
Smart automotive electronics |
Thermal na pamamahala sa limitadong espasyo sa pag-install |
Tinatanggal ang init mula sa mga elektronikong sangkap |
|
Consumer electronics |
Maliit na laki ng pagsasama ng paglamig |
Sinusuportahan ang thermal control sa mga compact na device |
|
Mga instrumento sa pananaliksik |
Kinokontrol na pagsasaayos ng temperatura ng semiconductor |
Nagbibigay ng lokal na paglamig para sa mga sistema ng pagsubok |

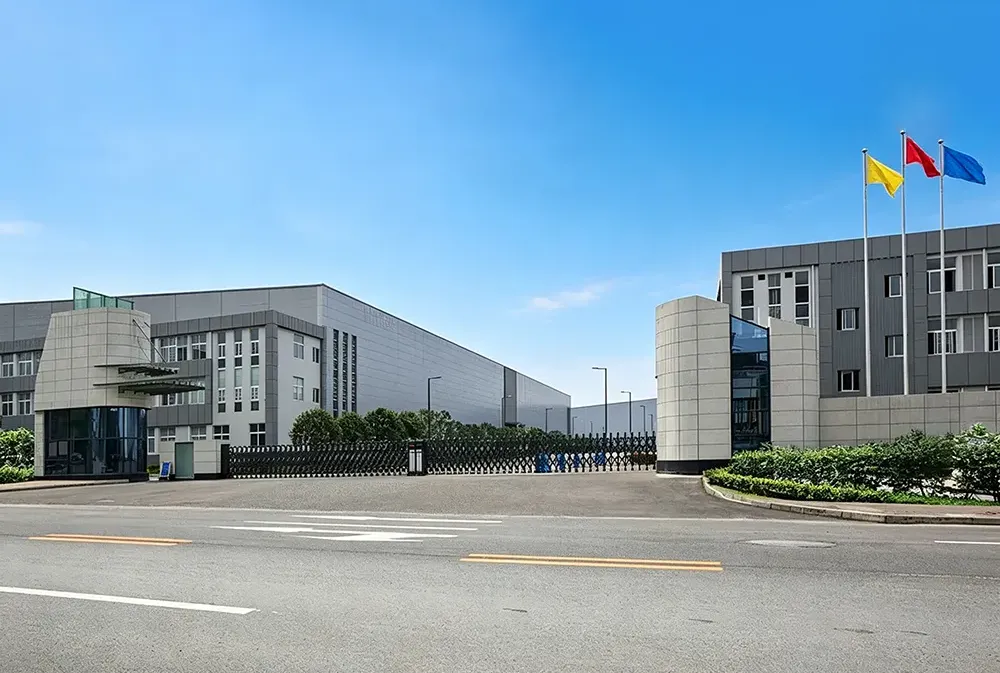

Sinasaklaw ng pagmamanupaktura ng X-meritan ang thermoelectric material development, TEC component processing, at assembly integration.

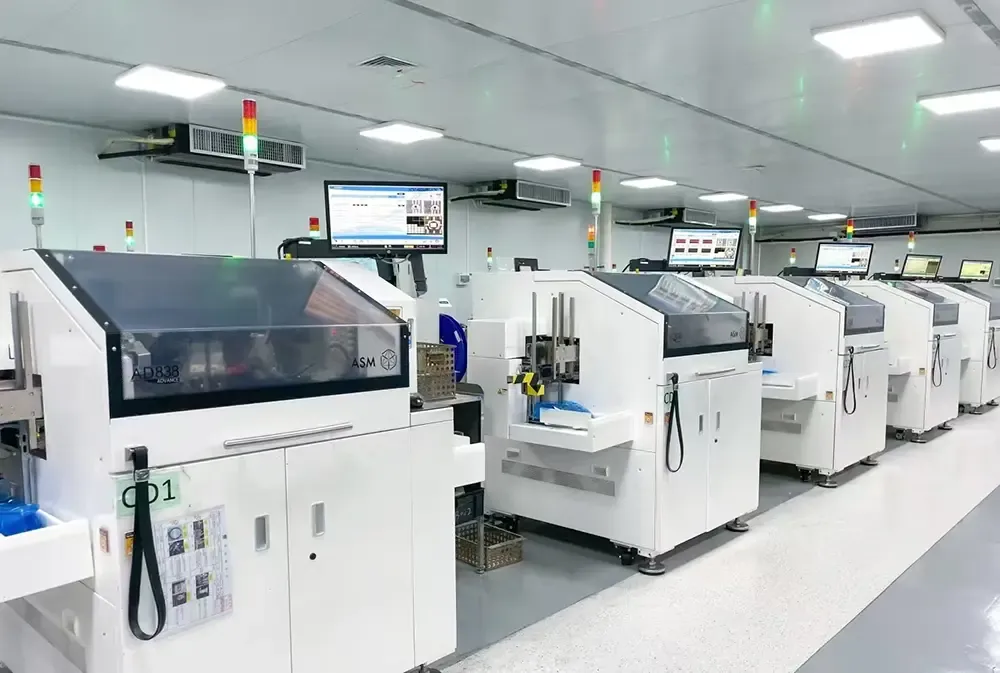

Kagamitan sa Produksyon: Tin dipping furnace, vibration swing mold machine, welding machine, oven, inkjet printer, soldering iron, dispensing machine, automatic sealing machine, cutting machine, solidification machine, reflow soldering equipment, at ganap na awtomatikong printing machine.
Thermoelectric Chip Placement: I-verify ang pagpoposisyon ng chip at katumpakan ng pagpupulong.
Ceramic Substrate Bonding: Suriin ang kondisyon ng pagbubuklod sa pagitan ng mga ceramic substrate at thermoelectric na bahagi.
Koneksyon ng Paghihinang: Suriin ang mga joint ng panghinang para sa katatagan ng elektrikal at mekanikal.
Thermal Interface Application: Kumpirmahin ang pagkakasakop ng thermal grease at makipag-ugnayan sa kondisyon sa ibabaw.
Stability ng Mechanical Structure: Suriin ang lakas ng pag-aayos at pangkalahatang integridad ng assembly.
Kondisyon ng Koneksyon ng Elektrisidad: I-verify ang status ng koneksyon sa kuryente.
Structural Consistency: Suriin ang pagkakahanay ng bahagi at kundisyon ng pagpupulong.
Kundisyon ng Heat Transfer Path: Suriin ang integridad ng thermal conduction path.
Pagpapalamig at Pag-aalis ng init: Kumpirmahin ang pagpapalamig at pagpapatakbo ng pag-alis ng init.
Bago i-install, tiyaking flat at malinis ang contact surface. Maglagay ng thermal grease nang pantay-pantay sa pagitan ng module at contact surface. Higpitan ang pag-aayos ng mga turnilyo nang pantay-pantay upang maiwasan ang labis na diin sa ceramic substrate.
Ang mainit na bahagi ay dapat magkaroon ng sapat na espasyo para sa pagwawaldas ng init. Ang mahinang thermal contact o hindi sapat na kakayahan sa pagpapalabas ng init ay maaaring mabawasan ang pagganap ng paglamig.
Ang malamig na bahagi ay sumisipsip ng init mula sa target na bahagi, habang ang mainit na bahagi ay naglalabas ng init sa pamamagitan ng heat sink at fan.
Sa panahon ng pag-install:
● Ang malamig na bahagi ay kumokonekta sa sangkap na nangangailangan ng paglamig.
● Ang mainit na bahagi ay kumokonekta sa istraktura ng pagwawaldas ng init.
● Ang daloy ng hangin sa paligid ng heat sink ay dapat manatiling walang harang.
Ang power supply ay dapat tumugma sa mga de-koryenteng detalye ng napiling thermoelectric cooling module.
Inirerekomendang mga pagsasaalang-alang:
● Gumamit ng stable DC power supply.
● Itugma ang boltahe at kasalukuyang mga kinakailangan sa detalye ng TEC module.
● Iwasan ang hindi matatag na kondisyon ng kuryente na maaaring makaapekto sa pagpapalamig.
Ang mga karaniwang sanhi ay kinabibilangan ng:
● Hindi sapat na kapasidad ng heat sink
● Hindi magandang kontak sa pagitan ng mga ibabaw ng heat transfer
● Hindi pantay na paggamit ng thermal grease
● Dust blocking ang init dissipation surface
● Maling pag-install ng istraktura ng paglamig
Ang mainit na bahagi ay dapat na patuloy na naglalabas ng inilipat na init. Maaaring mabawasan ng pag-iipon ng init ang epekto ng paglamig.
Ang X-meritan ay may mga kakayahan sa pagmamanupaktura na sumasaklaw sa mga thermoelectric na materyales, mga bahagi ng TEC, at pinagsamang mga thermal assemblies. Sinusuportahan ng production system ang kumpletong proseso mula sa thermoelectric material development hanggang sa pagsasama ng Peltier Assembly.
● Thermoelectric Material Development: Bumuo at magproseso ng mga thermoelectric na materyales para sa mga TEC component application.
● Complete Assembly Production: Isama ang mga thermoelectric chips, ceramic substrate, thermal interface material, heat transfer blocks, heat sink, at fan sa mga natapos na cooling assemblies.
● In-House Processing Equipment: Ang mga linya ng produksyon ay nilagyan ng mga tin dipping furnace, vibration swing mold machine, welding machine, dispensing machine, automatic sealing machine, reflow soldering equipment, at iba pang assembly equipment.
● Multi-Stage Quality Inspection: Kontrolin ang mga pangunahing proseso kabilang ang paglalagay ng chip, ceramic substrate bonding, mga koneksyon sa paghihinang, application ng thermal interface, at mga pagsusuri sa kondisyon ng huling pagpupulong.
● Kakayahang Disenyo ng Thermal Structure: Bumuo ng heat transfer at heat dissipation structures ayon sa iba't ibang kinakailangan sa pagsasama ng kagamitan.
Sinasaklaw ng karanasan sa produksyon ng X-meritan ang mga aplikasyon sa fiber optic na komunikasyon, pang-industriya na kagamitang medikal, matalinong automotive electronics, consumer electronics, at mga instrumento sa pananaliksik na nangangailangan ng paglamig ng semiconductor at pagkontrol sa temperatura.
