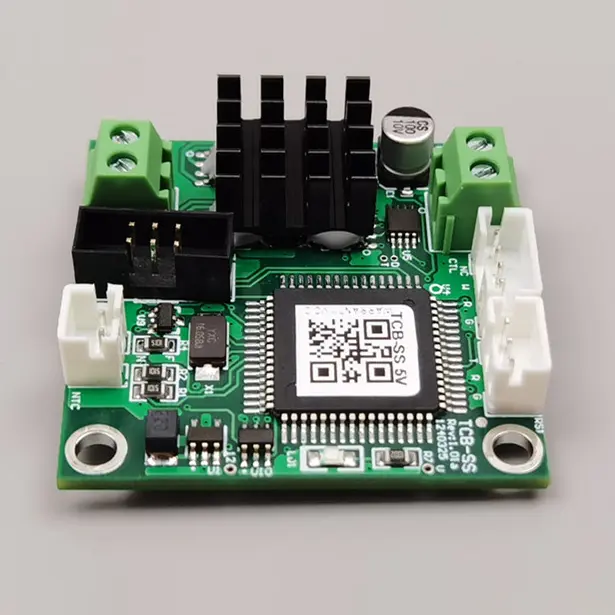

Ang X-Meritan ay nagbibigay ng compact na TCB-SA Temperature Controller para sa mga Micro TEC upang matugunan ang mahigpit na mga pangangailangan sa pagpapalamig ng mga photonic at microelectronics packaging. Itinayo sa paligid ng isang high-end na dedikadong TEC management IC, ang board na ito ay naghahatid ng DC-driven na kasalukuyang kaysa sa mga pasulput-sulpot na pulso, na lumilikha ng ganap na walang ripple na thermal environment. Dinisenyo para natively interface sa 10kΩ NTC thermistors, ang TCB-SA ay nagpapanatili ng mga target na temperatura na may 0.01℃ precision sa malawak na control span mula −20℃ hanggang +100℃.
Ang mga tradisyunal na PWM (Pulse Width Modulation) na mga controller ay nagpapakilala ng agresibong boltahe switching na bumubuo ng thermal cycling fatigue, electrical noise, at micro-fractures sa napakaliit na elemento ng TEC. Ang TCB-SA Temperature Controller para sa mga Micro TEC ay gumagamit ng isang pangunahing naiibang diskarte sa engineering para protektahan ang mga pinong micro-cooler habang naka-lock sa sub-degree na katatagan:
Patuloy na Paghahatid ng Kasalukuyang DC: Nagbibigay ng malinis, tuluy-tuloy na kuryente sa micro-TEC. Pinapakinis nito ang mga thermal gradient, inaalis ang high-frequency na ingay sa mga sensitibong optical detector, at kapansin-pansing pinahaba ang buhay ng operasyon ng TEC.
Micro-Thermal Mass Optimization: Ang mga onboard na PID algorithm ay tahasang nakatutok para sa mabilis na pagtugon sa thermal sa maliliit na pag-load ng init, na pumipigil sa matinding pag-overshoot ng temperatura sa panahon ng mga mabilis na setpoint ramp.
Proven Laser-Grade Reliability: Field-tested sa mga high-density optical transceiver at industrial laser diode, na pinapanatili ang pare-parehong pagkakalibrate sa milyun-milyong oras ng pagpapatakbo.
Low-Profile Footprint: Ang isang compact form factor ay nagbibigay-daan sa direktang pag-mount sa tabi ng mga optical sub-assemblies, na pinapaliit ang haba ng signal lead at mga pagkaantala ng sensor loop.
|
Parameter |
Pagtutukoy / Halaga |
|
Katumpakan ng Kontrol |
0.01 ℃ |
|
Itakda ang Katumpakan ng Temperatura |
0.01 ℃ |
|
Saklaw ng Pagsukat |
−30 ℃ hanggang +147 ℃ |
|
Kontrolin ang Saklaw ng Temperatura |
−20 ℃ hanggang +100 ℃ |
|
Factory Default na Set Temp |
25℃ (Nako-customize kapag hiniling) |
|
Pinakamataas na TEC Output |
4.5V DC (Default) / 3.0A Max Current |
|
Input ng Supply ng Lupon |
5V DC |
|
Kahusayan ng Output |
>90 |
|
Sinusuportahang Sensor |
10K NTC Thermistor (Default B=3950) |
|
Mga Pisikal na Dimensyon |
60mm(L)×42mm(W)×23mm(H) |
|
Kapal / Clearance ng Lupon |
1.5mm Board / Max 3mm Pin Clearance sa ibaba |
• Laser Diode Stabilization Pinipigilan ang wavelength drift at optical power fluctuation sa fiber lasers, pump lasers, at gas-sensing laser diodes.
• Mga High-Precision na Optical Sensor Pinapatatag ang mga photodiode array, spectrometer, at APD para mabawasan ang madilim na kasalukuyang at thermal noise sa low-signal optical environment.
• Semiconductor at Quantum Research Nagbibigay ng micro-scale spot cooling sa loob ng space-constrained laboratory test fixtures na nangangailangan ng sub-degree na katumpakan.
Dedicated In-House Manufacturing: Ang direktang pangangasiwa mula sa paglalagay ng bahagi ng SMT hanggang sa huling thermal testing ay ginagarantiyahan ang pagkakapare-pareho ng unit-to-unit.
Suporta sa Application Engineering: Direktang tumutulong ang aming team sa pagmomodelo ng thermal loop, pag-optimize ng placement ng sensor, at custom na setpoint programming.
Arkitektura ng Mataas na Kahusayan: Naghahatid ng higit sa 90% na kahusayan sa conversion ng kuryente, pinapaliit ang pagbuo ng init sa loob ng board sa loob ng mga selyadong enclosure ng customer.
Ang mga micro-scale na TEC ay may napakanipis na mga cross-section ng elemento. Mabilis na pinapaikot ng PWM power ang mga semiconductor couple sa pagitan ng mainit at malamig, na nagiging sanhi ng hindi pagkakatugma ng stress ng CTE (Coefficient of Thermal Expansion) na nagpapababa sa mga junction sa paglipas ng panahon. Ang tuluy-tuloy na DC drive ng TCB-SA ay ganap na nag-aalis ng mekanikal na pagkapagod sa pagbibisikleta.
Oo. Habang ang factory default na target ay 25 ℃, ang X-Meritan ay maaaring mag-flash ng customized na default na mga setpoint ng temperatura sa firmware sa panahon ng produksyon ayon sa iyong mga kinakailangan sa optical package.
Ang board ay factory-calibrated para sa karaniwang 10kΩ NTC thermistors (B-value=3950), na nag-aalok ng mabilis na thermal response at mataas na sensitivity sa −20∘C hanggang +100∘C control range.
Oo. Ang dalubhasang driver IC ay katutubong namamahala sa kasalukuyang direksyon upang magbigay ng parehong aktibong paglamig at pag-init, na may hawak na setpoint stability sa loob ng ±0.01∘C anuman ang mga pagbabago sa temperatura sa paligid.
