Thermoelectric Cooler: Ang Kumpletong Gabay sa Inhinyero sa Solid-State Thermal Management

Pag-unawa sa Peltier Effect at TEC Architecture

Ang operating pundasyon ng bawatMga Thermoelectric CoolerAng aparato ay nakasalalay sa isang kababalaghan na natuklasan ni Jean Charles Athanase Peltier noong 1834. Kapag ang direktang agos ay dumaan sa isang junction na nabuo ng dalawang hindi magkatulad na materyal na semiconductor, ang isang junction ay sumisipsip ng init habang ang isa ay naglalabas nito. Ang nababaligtad na thermal transfer na ito — kilala bilang ang Peltier effect — ay nagbibigay-daan sa isang module na gumana bilang isang cooler o isang heater sa pamamagitan lamang ng pag-reverse ng polarity ng input current.

Cold Junction at Hot Junction na Gawi

Sa loob ng isang tipikal na module ng Peltier, dose-dosenang hanggang daan-daang mga p-type at n-type na semiconductor pellets ang nakaayos nang elektrikal sa serye at thermally sa parallel. Ang mga pellet ay nasa pagitan ng dalawang ceramic na substrate na nagsasagawa ng init habang nagbibigay ng electrical insulation. Kapag ang DC ay dumadaloy mula sa n-type hanggang sa p-type na materyal, ang junction ay sumisipsip ng init, na lumilikha ng malamig na bahagi. Ang kasalukuyang dumadaloy mula sa p-type hanggang n-type ay naglalabas ng init, na bumubuo sa mainit na bahagi.

Ang arkitektura na ito ay gumagawa ng pagkakaiba sa temperatura sa buong module na maaaring tumpak na ma-modulate sa pamamagitan ng pagsasaayos ng kasalukuyang magnitude. Ang kawalan ng mga compressor, refrigerant, at gumagalaw na bahagi ay nagpapakilala sa teknolohiyang ito mula sa kumbensyonal na vapor-compression system, na nag-aalok ng mga pakinabang sa pagiging maaasahan, profile ng ingay, at form-factor flexibility.

Mga Materyales at Konstruksyon

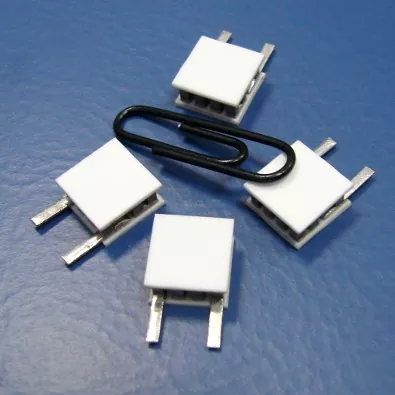

Ang Bismuth telluride (Bi₂Te₃) ay nananatiling pinaka-epektibong thermoelectric na materyal para sa malapit-kuwartong-temperatura na operasyon. Ang mga semiconductor pellet ay ibinebenta sa pagitan ng mga ceramic plate na karaniwang gawa sa alumina (Al₂O₃) o aluminum nitride (AlN). Pinagsasama ng mga metal interconnect ang mga indibidwal na pellet sa isang tuluy-tuloy na circuit, at ang nakumpletong pagpupulong ay kadalasang hindi mas malaki sa ilang square millimeters hanggang ilang square centimeters depende sa mga kinakailangan sa cooling capacity.

Mga Pangunahing Detalye at Pamantayan sa Pagpili ng Module

Ang pagpili ng naaangkop na module ay nangangailangan ng maingat na pagsusuri ng thermal load, target temperature differential, available space, at power budget. Ang mga parameter ng Datasheet lamang ay hindi ginagarantiyahan ang pinakamainam na pagganap — dapat imodelo ng mga inhinyero ang operating point laban sa mga tunay na kondisyon sa mundo.

Mga Kritikal na Parameter ng Datasheet

Apat na parameter ang bumubuo sa backbone ng anumang desisyon sa pagpili. Ang maximum cooling capacity (Q_max) ay kumakatawan sa heat pumping capability sa zero temperature differential. Ang maximum temperature differential (ΔT_max) ay nagpapahiwatig ng pinakamalaking abot ng temperatura sa pagitan ng mainit at malamig na bahagi sa ilalim ng zero heat load. Ang maximum na kasalukuyang (I_max) at maximum na boltahe (V_max) ay tumutukoy sa electrical operating envelope.

Higit sa lahat, ang Q_max, ΔT_max, at I_max ay hindi maaaring makamit nang sabay-sabay. Ang pagpapatakbo ng module na malapit sa alinmang maximum ay pinipilit ang iba pang dalawang parameter na tanggihan. Samakatuwid, ang pagpili ay dapat na nakabatay sa mga normalized na curve ng pagganap na naglalarawan ng gawi sa aktwal na target na operating point.

Gabay sa Pagpili na Batay sa Application

Pag-maximize sa Cooling Efficiency sa Mga Praktikal na Disenyo

Ang coefficient of performance (COP) para sa single-stage thermoelectric modules ay karaniwang nasa pagitan ng 0.3 at 0.7, kahit na ang mga system na mahusay na na-optimize ay maaaring lumampas sa hanay na ito kapag ang pagkakaiba ng temperatura ay katamtaman. Ang mga pagpapatupad na hindi maganda ang disenyo ay madalas na bumababa sa 0.2. Ang agwat sa pagitan ng mga kinalabasan na ito ay nakasalalay sa tatlong mga lever ng disenyo.

Diskarte sa Pag-size: Sinadya ang Pagpapalaki

Marahil ang pinaka-counterintuitive ngunit may epektong kasanayan ay kinabibilangan ng pagpili ng isang module na may pinakamataas na kapasidad ng paglamig apat hanggang anim na beses ang aktwal na pagkarga ng init, pagkatapos ay patakbuhin ito sa 20–35% lamang ng pinakamataas na kasalukuyang. Ang diskarte na ito ay nagpapaliit sa mga pagkawala ng pag-init ng Joule, na lumalaki sa parisukat ng kasalukuyang, habang naghahatid pa rin ng kinakailangang heat pumping. Ang module ay tumatakbo nang mas malamig, mas tumatagal, at kumokonsumo ng mas kaunting kapangyarihan para sa parehong thermal na gawain.

Hot-Side Heat Rejection

Ang mainit na bahagi ng isang Peltier module ay dapat tanggihan hindi lamang ang pumped heat load kundi pati na rin ang electrical input power mismo. Ang kabuuang pagtanggi sa init ay katumbas ng paglamig load kasama ang natupok na kuryente. Ang pagpapaliit sa mainit na bahagi ng heatsink ay nagpipilit sa malamig na bahagi na gumana laban sa isang mataas na ambient, nabubulok na pagganap at nagpapabilis ng pagkasira. Ang likidong paglamig o high-efficiency na forced-air heatsink ay kadalasang kinakailangan kapag ang init ay lumampas sa ilang watts.

Diskarte sa Pagkontrol

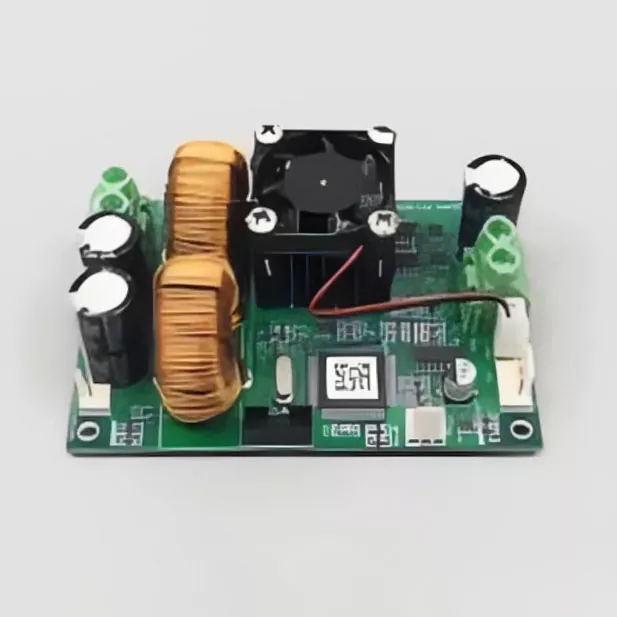

Ang isang precision PID controller na ipinares sa isang high-resolution na temperature sensor ay nagbibigay-daan sa set-point stability sa loob ng ±0.1°C o mas mahusay. Ang controller ay nagmo-modulate ng kasalukuyang sa module sa halip na ganap itong i-on at off, iniiwasan ang thermal cycling stress at pagpapabuti ng steady-state stability.

Landscape ng Industrial at Medikal na Application

Ang natatanging kumbinasyon ng solid-state na operasyon, millisecond na tugon, at sub-ambient cooling capability ay nagtulak sa pag-aampon sa isang kapansin-pansing magkakaibang hanay ng mga industriya. Ang bawat application ay gumagamit ng ibang subset ng mga pakinabang na inaalok ngMga Thermoelectric Cooler.

Fiber Optic Communication at Photonics

Ang mga optical transceiver, laser diode, at pump laser ay nangangailangan ng wavelength stability na direktang nakatali sa junction temperature. Ang paglilipat ng kahit isang fraction ng isang degree ay maaaring magdulot ng wavelength drift na lampas sa mga limitasyon ng detalye. Ang mga module ng thermoelectric ay nagpapanatili ng temperatura ng laser sa loob ng ±0.1°C, na tinitiyak ang matatag na output sa mga pagbabago sa paligid.

Medical Diagnostics at Life Sciences

Ang mga instrumento ng polymerase chain reaction (PCR) ay nakasalalay sa mabilis, tumpak na thermal cycling sa pagitan ng mga temperatura ng denaturation, annealing, at extension. Nakakamit ng mga peltier-driven na thermocyclers ang mga rate ng pag-init na lampas sa 20°C bawat segundo at mga rate ng paglamig sa itaas ng 5°C bawat segundo, na nagbibigay-daan sa mas mabilis na diagnostic turnaround. Ang pagkakapareho ng temperatura sa isang 96-well plate ay maaaring mapanatili sa loob ng ±0.1°C.

Ang mga medikal na sistema ng laser — kabilang ang CO₂, YAG, diode, at fiber laser — ay umaasa sa thermoelectric stabilization upang protektahan ang mga optical na bahagi at mapanatili ang kalidad ng beam. Ang solid-state na katangian ng mga TEC ay nagbibigay-daan sa pagsasama sa mga compact na handpiece at console-mounted laser head nang walang vibration na makakaistorbo sa optical alignment.

Automotive Sensing at LiDAR

Ang mga sistema ng Automotive LiDAR ay gumagamit ng mga laser diode na ang haba ng paglabas ay nagbabago sa temperatura. Pinapatatag ng mga TEC ang mga pinagmumulan ng laser na ito laban sa matinding pagbabago ng temperatura sa ilalim ng hood, pinapanatili ang katumpakan ng pagtuklas at pagganap ng saklaw. Ang kawalan ng mga gumagalaw na bahagi ay partikular na mahalaga sa mga high-vibration na automotive na kapaligiran.

Industrial Instrumentation at Analytical Equipment

Ang mga instrumentong analitikal, kagamitan sa paggawa ng semiconductor, at mga environmental analyzer ay gumagamit ng thermoelectric temperature control para sa sample conditioning, detector cooling, at reference-point stabilization. Ang mga cold plate at liquid-to-liquid assemblies ay nagbibigay ng thermal stability na kinakailangan para sa mga nauulit na pagsukat sa mga kapaligiran ng kontrol sa proseso.

Pag-install, Drive, at Proteksyon sa Kapaligiran

Ang wastong pag-install at electrical drive ay mahalaga para sa pagkamit ng na-rate na pagganap at pagtiyak ng mahabang buhay ng module. Maraming napaaga na pagkabigo ay nagmumula sa maiiwasang pag-assemble at mga error sa pagpapatakbo kaysa sa likas na mga limitasyon ng produkto.

Pag-mount at Thermal Interface

Dapat na mas mahusay kaysa sa ±0.02 mm ang flatness ng contact surface sa pagitan ng module, heatsink, at cold plate. Ang isang manipis, pare-parehong layer ng mataas na kalidad na thermal grease - humigit-kumulang 0.02 mm hanggang 0.1 mm ang kapal - ay dapat ilapat sa parehong mainit at malamig na mga mukha upang mabawasan ang contact thermal resistance.

Ang mga tornilyo ay dapat na higpitan nang pahilis sa mga yugto. Ang inirerekomendang compression ay mula 150 hanggang 300 kPa (humigit-kumulang 10 hanggang 21 kg/cm²). Ang labis o hindi pantay na presyon ay maaaring mabali ang malutong na ceramic na substrate at makapinsala sa mga panloob na semiconductor pellets.

Mga Kinakailangan sa Power Supply

Ang isang DC regulated power supply na may mas mababa sa 10% ripple ay sapilitan. Ang patuloy na kasalukuyang drive o regulasyon ng boltahe ng PWM ay mas gusto kaysa sa direktang full-voltage na hard starting, na maaaring magbigay-diin sa module at mabawasan ang buhay ng pagpapatakbo. Kapag nagpalipat-lipat sa pagitan ng heating at cooling mode, dapat lang ilapat ang reverse polarity pagkatapos bumalik ang module sa room temperature — karaniwang pagkatapos ng 10 hanggang 15 minutong cooldown period.

Kondensasyon at Proteksyon sa Kapaligiran

Ang operasyon sa ibaba ng ambient dew point ay magdudulot ng condensation sa malamig na bahagi. Maaaring masira ng moisture ingress ang thermal performance at masira ang mga panloob na koneksyon sa paglipas ng panahon. Kabilang sa mga proteksiyong hakbang ang thermal insulation wrapping, potting compound sealing, hydrophobic coatings, at mga dinisenyong drainage channel. Dapat na iwasan ang paggamit sa kinakaing gas na kapaligiran maliban kung ang module ay ganap na naka-encapsulated.

Pagpapanatili, habang-buhay, at Pag-iwas sa Pagkabigo

Ang mga thermoelectric cooler ay likas na maaasahang mga device na may mean time sa pagitan ng mga pagkabigo na madalas na binabanggit sa hanay na 100,000 hanggang 200,000 na oras sa ilalim ng mga paborableng kondisyon. Gayunpaman, ang aktwal na haba ng buhay ay lubos na nakadepende sa thermal cycling amplitude, kasalukuyang profile ng drive, at mga salik sa kapaligiran.

Mga Kasanayan sa Karaniwang Inspeksyon

• Suriin ang kondisyon ng thermal grease tuwing anim na buwan; muling mag-apply kung ang pagkatuyo o pag-crack ay napansin.
• Linisin ang hot-side heatsink fins na may compressed air para mapanatili ang airflow at heat rejection capability.
• I-verify ang katatagan ng temperatura sa panahon ng operasyon — ang pagtaas ng pagbabagu-bago ay maaaring magpahiwatig ng nakakasira na thermal interface o pagkapagod ng module.
• Subaybayan ang kasalukuyang draw sa operating point; ang pagtaas ng kasalukuyang para sa parehong thermal load ay nagmumungkahi ng pagtaas ng panloob na pagtutol.

Mga Karaniwang Mode ng Pagkabigo

Ang thermal stress mula sa paulit-ulit na pagbibisikleta sa pagitan ng mainit at malamig na mga estado ay nananatiling nangingibabaw na mekanismo ng pagkasira. Maaaring magkaroon ng solder joint fatigue at semiconductor pellet cracking pagkatapos ng daan-daang libong cycle kung malaki ang temperature swing. Ang pagpapatakbo ng module sa mas mababang kasalukuyang mga fraction at pagpapanatili ng matatag na mga thermal interface ay makabuluhang nagpapalawak ng buhay ng serbisyo.

Ang mga pagkabigo na may kaugnayan sa kahalumigmigan - kabilang ang kaagnasan at pagkukulang ng kuryente - ay maiiwasan sa pamamagitan ng wastong sealing at pamamahala ng condensation. Sa mga application kung saan ang malamig na bahagi ay gumagana sa ibaba ng dew point, ang matatag na proteksyon sa kahalumigmigan ay hindi opsyonal ngunit mahalaga para sa maaasahang pangmatagalang operasyon.
