PID Temperature Controller

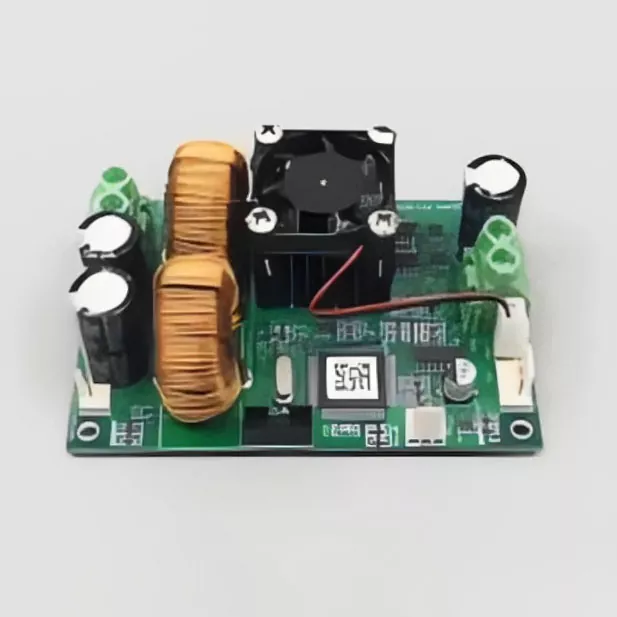

Gumagawa ang X-Meritan ng mga PID Temperature Controller na ginagamit sa mga pang-industriyang heating at cooling system. Ang mga device na ito ay nagbabasa ng signal ng temperatura mula sa isang sensor, ihambing ito sa isang setpoint, at isaayos ang output upang mapanatiling stable ang temperatura ng proseso. Kasama sa mga karaniwang application ang plastic extrusion, packaging machinery, laboratory furnace, at food processing lines.

Ang controller ay hindi isang standalone na heating device. Nagbibigay ito ng control signal na nagtutulak ng relay, solid-state relay (SSR), o analog na output. Ang aktwal na pag-init o pagpapalamig ay ginagawa ng mga panlabas na elemento tulad ng mga cartridge heater, band heater, o mga cooling valve.

Paano Gumagana ang Kontrol ng PID

Ang PID ay kumakatawan sa Proportional, Integral, at Derivative. Patuloy na sinusukat ng controller ang pagkakaiba sa pagitan ng setpoint at ng aktwal na temperatura. Ang pagkakaibang ito ay tinatawag na error.

Ang proporsyonal na termino ay gumagawa ng isang output na proporsyonal sa kasalukuyang error. Ang integral term ay nag-iipon ng mga nakaraang error at nagwawasto sa steady-state offset. Tumutugon ang derivative term sa rate ng pagbabago at nakakatulong na mabawasan ang overshoot.

Sa pagsasagawa, ang user o ang auto-tune function ng controller ay nagtatakda ng tatlong parameter: proportional band, integral time, at derivative time. Ang tamang pag-tune ay mahalaga. Ang isang mahinang nakatutok na PID loop ay mag-o-oscillate o tumugon nang dahan-dahan. Ang ON-OFF na kontrol ay mas simple at ginagamit kung saan pinahihintulutan ng proseso ang mga pagbabago sa temperatura.

Mga Teknikal na Parameter

Ang lahat ng mga pagtutukoy ay napatunayan sa huling pagsubok. Maaaring magbigay ng sertipiko ng pagkakalibrate sa bawat yunit.

Mga Opsyon sa Input at Output

Ang controller ay dapat tumugma sa temperatura sensor at sa load switching device. Ang talahanayan sa ibaba ay nagbubuod ng mga karaniwang kumbinasyon.

Ang hindi pagkakatugma sa pagitan ng uri ng input at sensor ay nagdudulot ng mga maling pagbabasa. Ang hindi pagkakatugma sa pagitan ng output at load switching device ay nagdudulot ng pagkabigo sa kontrol o pagkasira ng bahagi.

PID vs ON-OFF Control

Ino-on ng ON-OFF na kontrol ang output nang ganap kapag bumaba ang temperatura sa ibaba ng setpoint at ganap na na-off kapag tumaas ito sa itaas ng setpoint kasama ang isang hysteresis band. Ang pamamaraang ito ay simple at gumagana para sa mga system na may malaking thermal mass kung saan ang mga pagbabago sa temperatura ay katanggap-tanggap.

Ang kontrol ng PID ay patuloy na nagbabago sa output o sa mabilis na pagsabog. Pinapanatili nito ang temperatura na malapit sa setpoint na may kaunting oscillation. Kinakailangan ang PID para sa mga prosesong nangangailangan ng mahigpit na pagpapaubaya sa temperatura, gaya ng mga laboratory incubator, injection molding nozzle, at laser diode temperature control.

Kinakalkula ng auto-tune na function sa mga X-Meritan controllers ang mga paunang parameter ng PID sa pamamagitan ng pagpapakilala ng isang kinokontrol na kaguluhan at pagsukat ng tugon sa proseso. Pagkatapos ng auto-tune, ang manu-manong fine-tuning ay kadalasang kailangan pa rin para sa pinakamainam na pagganap.

Mga Pagsasaalang-alang sa Pag-install at Pag-wire

Ang maling mga kable ay ang pinakakaraniwang sanhi ng mga pagkabigo sa field. Ang mga sumusunod na puntos ay dapat suriin sa panahon ng pag-install:

Thermocouple input: Gamitin ang tamang thermocouple extension wire. Huwag gumamit ng tansong kawad. Ang polarity ay dapat tumugma. Ang kompensasyon ng malamig na junction na binuo sa controller ay ipinapalagay na ang terminal block ay nasa isang kilalang temperatura. Iwasang ilagay ang controller malapit sa mga pinagmumulan ng mainit na hangin na nagdudulot ng pag-anod ng temperatura sa terminal.

RTD input: Gumamit ng three-wire o four-wire na koneksyon para kanselahin ang lead resistance. Ang dalawang-wire na koneksyon ay nagpapakilala ng error sa pagsukat, lalo na sa mahabang cable run.

SSR output: Ang SSR output ng controller ay isang low-voltage DC pulse. Dapat itong konektado sa control input ng isang panlabas na SSR. Huwag ikonekta ito nang direkta sa isang elemento ng pag-init.

Output ng relay: Gumamit ng snubber circuit sa mga inductive load para protektahan ang mga contact ng relay. Ang buhay ng relay ay na-rate para sa isang tiyak na bilang ng mga operasyon sa isang naibigay na kasalukuyang. Ang madalas na paglipat sa mataas na kasalukuyang nagpapaikli sa buhay.

Power supply: Ang malawak na input ng boltahe ay tumatanggap ng karamihan sa mga pang-industriyang mains. Ngunit ang mga spike ng boltahe mula sa mga kalapit na motor o contactor ay maaaring makapinsala sa controller. Gumamit ng surge protector o line filter kung maingay ang linya ng kuryente.

Grounding: Ikonekta ang ground terminal sa tamang earth. Binabawasan nito ang ingay ng kuryente at pinapabuti nito ang kaligtasan.

Gabay sa Pagpili

Para pumili ng PID Temperature Controller, sagutin ang mga tanong na ito:

1. Anong uri ng sensor ang gagamitin?

Ang mga thermocouple ay sumasakop sa isang malawak na hanay ng temperatura at mabilis na tumutugon. Ang mga RTD ay mas tumpak at matatag sa mas mababang temperatura ngunit mas mabagal. Ginagamit ang mga analog input kapag ang signal ng temperatura ay nagmumula sa isang transmitter.

2. Ano ang kinakailangang hanay ng temperatura?

Dapat saklaw ng hanay ng controller ang inaasahang hanay ng pagpapatakbo. Ang paggamit ng controller na may mas malawak na hanay kaysa sa kinakailangan ay nagpapababa ng resolution. Halimbawa, ang isang K thermocouple controller na may 0-1370°C range ay nagpapakita ng 1°C na resolution. Ang isang controller na may 0-400°C range ay maaaring magpakita ng 0.1°C na resolution.

3. Ano ang load switching device?

Kung gumagamit ng SSR, piliin ang SSR drive output. Kung gumagamit ng mechanical contactor, ang relay output ay angkop. Kung ang panghuling control element ay isang proportional valve o SCR power controller, gumamit ng analog na output.

4. Anong katumpakan ang kinakailangan?

Ang detalye ng katumpakan ng display ay ±0.5% FS o ±1 digit. Para sa saklaw na 0-400°C, iyon ay ±2°C. Kung ang proseso ay nangangailangan ng ±0.5°C na kontrol, ang controller lamang ay hindi makakamit ito. Ang katumpakan ng sensor, pagkawala ng init, at pag-tune ng system ay nakakatulong din sa panghuling katumpakan ng kontrol.

5. Kailangan ba ng komunikasyon o alarma?

Ang mga output ng alarm ay kapaki-pakinabang para sa proteksyon sa sobrang temperatura. Binibigyang-daan ng RS485 Modbus ang controller na masubaybayan at maisaayos mula sa isang PLC o computer. Ang mga opsyong ito ay nagdaragdag ng gastos, kaya piliin lamang kung ano ang kinakailangan ng application.

Mga Karaniwang Aplikasyon

Plastic at Packaging Machinery

Kinokontrol ng mga PID controller ang temperatura ng mga extrusion barrel, hot runner manifold, at heat sealing bar. Ang pare-parehong temperatura ay pumipigil sa pagkasira ng materyal at tinitiyak ang kalidad ng selyo.

Kagamitan sa Laboratory

Ang mga muffle furnace, drying oven, at pare-pareho ang temperaturang paliguan ay umaasa sa mga PID controller para sa mga paulit-ulit na kondisyon. Ang mabagal na thermal response ng mga system na ito ay nangangailangan ng maingat na pag-tune ng integral term.

Pagproseso ng Pagkain

Ang mga komersyal na oven, fryer, at pasteurizer ay gumagamit ng mga PID controller upang matugunan ang mga pamantayan sa kaligtasan at kalidad ng pagkain. Ang controller ay madalas na gumagana sa isang PT100 sensor para sa tumpak na pagsukat ng mababang temperatura.

Semiconductor at Electronics Manufacturing

Ang mga istasyon ng paghihinang, reflow oven, at curing oven ay nangangailangan ng masikip na profile ng temperatura. Gumagana ang PID controller sa mga SSR output para sa mabilis na paglipat at mahusay na kontrol.

Mga Madalas Itanong

T: Ano ang pagkakaiba sa pagitan ng kontrol ng PID at ON-OFF sa pagsasanay?

A: Ang ON-OFF na kontrol ay nagpapalipat-lipat sa output sa pagitan ng full on at full off. Ang temperatura ay nagbabago sa paligid ng setpoint. Patuloy na inaayos ng kontrol ng PID ang output upang hawakan ang temperatura na halos pare-pareho. Gumamit ng PID kapag ang proseso ay pinahihintulutan lamang ng isang maliit na paglihis.

Q: Ano ang auto-tune at kailan ko ito dapat gamitin?

A: Ang Auto-tune ay isang feature na awtomatikong kinakalkula ang mga parameter ng PID. Gumagana ito sa pamamagitan ng pag-on at off ng output sa isang kinokontrol na paraan at pagsukat kung paano tumutugon ang system. Patakbuhin ang auto-tune sa paunang pag-setup o kapag malaki ang pagbabago sa thermal load. Pagkatapos ng auto-tune, i-verify ang performance at gumawa ng mga manu-manong pagsasaayos kung kinakailangan.

T: Bakit na-overshoot ng aking temperatura ang setpoint?

A: Ang overshoot ay karaniwang nangangahulugan na ang proporsyonal na banda ay masyadong makitid o ang integral na oras ay masyadong maikli. Ang controller ay naglalapat ng masyadong maraming output bago ang temperatura ay umabot sa setpoint. Palakihin ang proporsyonal na banda o bawasan ang integral na aksyon. Makakatulong ang auto-tune sa paghahanap ng panimulang punto.

Q: Maaari ko bang gamitin ang parehong controller para sa pagpainit at paglamig?

A: Sinusuportahan ng ilang modelo ang init/lamig na dual output. Nagbibigay sila ng isang output para sa pagpainit at isa pa para sa paglamig. Ito ay kapaki-pakinabang para sa mga system na nangangailangan ng pareho, tulad ng mga plastic extruder na may air cooling fan. Suriin ang mga detalye ng modelo upang kumpirmahin ang pagkakaroon ng dalawahang output.

Q: Paano ko malalaman kung compatible ang aking sensor?

A: Dapat tumugma ang uri ng input ng controller sa sensor. Para sa mga thermocouple, dapat tumugma ang uri ng titik (K, J, T, atbp.). Para sa mga RTD, dapat tumugma ang resistance curve (PT100 o PT1000). Ang paggamit ng maling setting ay magreresulta sa maling pagbabasa ng temperatura. Karamihan sa mga controller ay may configuration parameter upang piliin ang uri ng input.

Q: Ano ang inaasahang buhay ng isang PID controller?

A: Sa wastong pag-install at paglamig, ang electronics ay maaaring gumana nang maraming taon. Ang output ng relay ay ang pinakakaraniwang item sa pagsusuot. Ang buhay ng contact ng relay ay tinukoy ng tagagawa at depende sa dalas ng paglipat at kasalukuyang. Ang mga output ng SSR ay walang mekanikal na pagkasira ngunit maaaring mabigo dahil sa overheating o overvoltage.

Q: Nagbibigay ka ba ng teknikal na suporta para sa pag-tune?

A: Oo. Ang aming mga inhinyero ay maaaring tumulong sa paunang pag-setup at pag-tune para sa mga partikular na application. Magbigay ng mga detalye ng iyong thermal system, kabilang ang kapangyarihan ng heater, uri ng sensor, at mga katangian ng pagkarga. Tumugon kami sa loob ng isang araw ng negosyo.
