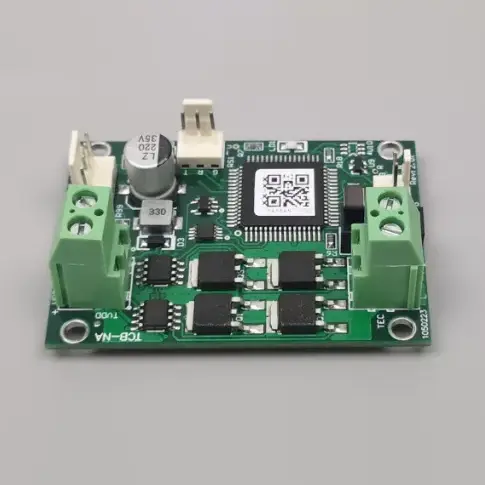

Ang X-Meritan TCB-NA Temperature Controller para sa Standard Coolers ay isang temperature control module para sa standard thermoelectric cooler (TEC), na sumusuporta sa parehong paglamig at pag-init. Nagbibigay ito ng ±0.1°C na katumpakan ng pagkontrol sa temperatura, 0–10A TEC kasalukuyang, at isang hanay ng kontrol na -20°C hanggang +100°C.
Sa isang karaniwang ASCII serial interface, 10K NTC temperature sensing, at isang compact na 60 × 42 × 26.5mm na istraktura, ang TCB-NA ay idinisenyo para sa direktang pagsasama sa mga pang-industriya at komersyal na thermal management system.
|
Parameter |
Pagtutukoy |
|
Boltahe ng Supply ng Board |
4.5–27V |
|
TEC Boltahe |
5–27V, ≥ supply ng boltahe |
|
Kasalukuyang TEC |
0–10A |
|
Sensor ng Temperatura |
10K NTC |
|
Default na B na Halaga |
3950 |
|
Katumpakan ng Pagkontrol sa Temperatura |
±0.1°C |
|
Itakda ang Katumpakan ng Temperatura |
±0.1°C |
|
Saklaw ng Pagsukat |
-30°C hanggang +147°C |
|
Control Range |
-20°C hanggang +100°C |
|
Default na Itakda ang Temperatura |
25°C |
|
Komunikasyon |
ASCII serial interface |
|
Mga sukat |
60 × 42 × 26.5mm |
Maaaring i-customize ang halaga ng NTC B. Ang ibang halaga ng B ay nakakaapekto sa ganap na pagsukat ng temperatura ngunit hindi binabago ang pangunahing katumpakan ng kontrol.
Sinusukat ng controller ang temperatura sa pamamagitan ng NTC sensor at inaayos ang direksyon ng TEC ayon sa setpoint. Nagbibigay-daan ito sa parehong module na magbigay ng parehong heating at cooling nang walang hiwalay na control hardware.
Ang ON/OFF na paraan ng kontrol ay idinisenyo para sa matatag na pagpapanatili ng temperatura sa karaniwang mga aplikasyon ng TEC, kabilang ang laser diode at kagamitan sa laboratoryo.
Maaaring pamahalaan ang mga setting ng temperatura at real-time na pagsubaybay sa pamamagitan ng serial protocol ng ASCII. Maaaring gamitin ang mga karaniwang serial tool tulad ng Windows HyperTerminal sa panahon ng pag-setup at pagsubok.
Ang mga nakatalagang alarma at "handa" na mga signal ay nagbibigay ng feedback sa katayuan ng pagpapatakbo, habang ang TEC shutdown input ay nagpapahintulot sa host system na i-disable ang TEC operation kapag kinakailangan.
Ang pagtutugma ng boltahe ay mahalaga dahil ang TCB-NA Temperature Controller para sa Mga Karaniwang Cooler ay hindi nagbibigay ng panloob na paglilimita sa boltahe ng output. Ang supply boltahe ay hindi dapat lumampas sa na-rate na boltahe ng konektadong TEC.
Halimbawa, kapag gumagamit ng 12V TEC, dapat piliin nang naaayon ang power supply ng system.
Ang pagpapatakbo ng switching ng controller ay maaaring magpapataas ng ripple sa konektadong switching power supply. Kung naglalaman ang system ng iba pang mga board na sensitibo sa ingay ng kuryente o EMI, maaaring mas gusto ang isang hiwalay na power supply para sa controller.
Sinusuportahan ng konektadong 10K NTC ang isang tinukoy na hanay ng pagsukat na -30°C hanggang +147°C, habang ang aktibong pagkontrol sa temperatura ay tinukoy mula -20°C hanggang +100°C.
Parehong ±0.1°C ang tinukoy na katumpakan ng pagkontrol sa temperatura at katumpakan ng nakatakdang temperatura. Ang aktwal na performance ng system ay maaari ding maapektuhan ng NTC tolerance, paglalagay ng sensor, thermal contact, mga katangian ng TEC, pagkawala ng init, at mga kondisyon sa paligid.
Para sa mga application na nangangailangan ng mahigpit na katatagan ng temperatura, dapat isagawa ang pagsubok gamit ang panghuling TEC, sensor, load, at mekanikal na istraktura.
Ang controller ay maaaring mapanatili ang isang matatag na thermal environment para sa laser diode system kung saan ang temperatura ay direktang nakakaapekto sa pagganap ng operating.
Ito ay angkop para sa mga instrumento sa laboratoryo na nangangailangan ng karaniwang thermoelectric na pagpainit at paglamig na may matatag na regulasyon ng temperatura.
Maaaring gamitin ng mga kagamitang pang-industriya ang module para sa pangkalahatang layunin na kontrol ng TEC kung saan mahalaga ang compact installation, serial communication, at cost efficiency.
Ang arkitektura na nakatuon sa gastos ay ginagawang angkop ang controller para sa pagmamanupaktura ng matalinong appliance at iba pang mga volume application na nangangailangan ng karaniwang kontrol sa temperatura.
Angkop ang TCB-NA kapag inuuna ng proyekto ang karaniwang kontrol sa temperatura at kahusayan sa gastos. Para sa mga application na nangangailangan ng mas advanced na pamamahala ng enerhiya o mas mataas na antas ng mga function ng pagkontrol sa temperatura, maaaring mas angkop ang serye ng TCB-NE.
Ang pagpili ay dapat na batay sa boltahe ng TEC, kasalukuyang, target na temperatura, mga kinakailangan sa kontrol, kahusayan, at arkitektura ng system.
Bago mag-order, dapat kumpirmahin ng mga mamimili ang na-rate na boltahe ng TEC, maximum na kasalukuyang, boltahe ng supply ng kuryente, target na temperatura, kinakailangang katumpakan, detalye ng NTC, mga kinakailangan sa komunikasyon, at kapaligiran sa pagpapatakbo.
Ang X-Meritan ay nagpapatakbo ng sarili nitong pabrika sa China, na sumasaklaw sa PCB assembly at final calibration. Ang koponan ng engineering nito ay maaaring magbigay ng teknikal na suporta para sa pagtutugma ng boltahe ng TEC, pamamahala ng ripple ng kuryente, at mga kinakailangan sa pagsasaayos. Ang karaniwang imbentaryo ng sangkap at logistik sa ibang bansa ay sumusuporta sa OEM at dami ng pagkuha.
Ang supply ng kuryente ay dapat na tugma sa rating ng TEC. Ang paglampas sa boltahe ng TEC ay maaaring magdulot ng overload ng bahagi dahil ang TCB-NA Temperature Controller para sa Mga Karaniwang Cooler ay walang limitasyon sa internal na output boltahe.
Ang kasalukuyang detalye ng 0–10A ay dapat suriin kasama ng TEC, mga kable, konektor, at suplay ng kuryente. Ang wastong pag-alis ng init ay kinakailangan din para sa kumpletong thermoelectric system.
Kapag nagkokonekta ng iba pang sensitibong electronics sa parehong switching power supply, suriin ang ripple at EMI performance bago ang huling pagsasama ng system.
Sinusuportahan ng controller ang mga boltahe ng TEC mula 5V hanggang 27V. Ang boltahe ng TEC ay dapat na katumbas o mas mataas kaysa sa boltahe ng supply ng board. Dahil ang TCB-NA ay walang panloob na output boltahe na naglilimita, ang power supply ay hindi dapat lumampas sa rate ng boltahe ng TEC.
Ang TCB-NA Temperature Controller para sa Mga Karaniwang Cooler ay sumusuporta sa kasalukuyang saklaw ng TEC na 0–10A. Ang aktwal na kasalukuyang operating ay dapat mapili ayon sa rating ng TEC, thermal load, mga kable, konektor, at kapasidad ng power supply.
Oo. Ang bidirectional control architecture ay nagbibigay-daan sa TEC na gumana sa parehong heating at cooling mode, na ginagawang posible na mapanatili ang isang target na temperatura sa ilalim ng nagbabagong mga kondisyon sa kapaligiran.
Gumagamit ang karaniwang configuration ng 10K NTC na may default na B value na 3950. Maaaring i-customize ang B value ayon sa mga kinakailangan ng application. Ang tinukoy na hanay ng pagsukat ay -30°C hanggang +147°C, na may control range na -20°C hanggang +100°C.
Gumagamit ang controller ng karaniwang serial interface ng ASCII para sa setting ng temperatura at real-time na pagsubaybay. Nagbibigay din ito ng alarma at "handa" na mga senyales ng katayuan at isang TEC shutdown input para sa pagsasama sa host control system.
