Ang isang inhinyero na nagdidisenyo ng isang compact na medical analyzer ay kailangang hawakan ang isang sample chamber sa 15°C sa isang 35°C ambient na kapaligiran. Maliit ang enclosure, limitado ang power budget, at minimal ang available na espasyo para sa cooling system. Alam ng engineer na ang thermoelectric cooler, o TEC, ay ang tamang teknolohiya para sa application na ito. Ngunit aling TEC? Ang sagot ay nakadepende sa isang numero na kadalasang tinatantiyang masyadong kaswal: ang kinakailangang cooling load. Kung minamaliit ang cooling load, hindi hahawakan ng TEC ang setpoint. Kung ito ay overestimated, ang TEC ay magiging sobrang laki, hindi mahusay, at magastos. Ang tamang pagkalkula ng cooling load ay ang unang hakbang sa pagpili ng thermoelectric cooler na nakakatugon sa mga kinakailangan ng application nang walang hindi kinakailangang gastos o kumplikado.
Ang gabay na ito ay isinulat para sa mga procurement engineer, design engineer, at mga mamimili na kailangang tukuyinmga thermoelectric coolerpara sa mga cooling application. Ipapaliwanag namin ang mga bahagi ng cooling load, ang mga pamamaraan para sa pagkalkula ng bawat bahagi, ang papel ng thermal resistance sa enclosure, ang epekto ng TEC's coefficient of performance (COP), at ang pamantayan para sa pagsusuri ng isang supplier. Magbibigay din kami ng mga detalyadong parameter ng produkto mula sa aming pabrika sa Fuzhou X-Meritan Technology Co., Ltd. Pinapalamig mo man ang isang medikal na aparato, isang laser diode, isang pack ng baterya, o isang compact na enclosure, tutulungan ka ng gabay na ito na kalkulahin ang paglamig load nang tumpak at piliin ang tamang thermoelectric cooler para sa iyong aplikasyon.
Ang cooling load ay ang kabuuang dami ng init na dapat alisin mula sa enclosure o ang bagay na pinapalamig upang mapanatili ang nais na temperatura. Ito ang kabuuan ng aktibong heat load, ang passive heat load, at anumang karagdagang pinagmumulan ng init gaya ng solar radiation o condensation. Ang paglamig load ay ipinahayag sa watts. Para sa isang thermoelectric cooler, ang cooling load ay ang kinakailangang heat pumping capacity (Qc) sa mga partikular na kondisyon ng operating. Dapat piliin ang TEC upang ang Qc nito sa aktwal na temperatura ng kapaligiran at setpoint ay mas malaki kaysa sa cooling load, na may naaangkop na margin sa kaligtasan. Kung ang Qc ng TEC ay mas mababa sa cooling load, hindi maaabot ng enclosure ang setpoint. Kung ang Qc ng TEC ay mas malaki kaysa sa cooling load, ang TEC ay magiging sobrang laki at gagana sa mas mababang kahusayan.
Ang pagkalkula ng paglamig ng pagkarga ay ang pundasyon ng pagpili ng TEC dahil tinutukoy nito ang kinakailangang Qc, na siya namang tumutukoy sa laki, pagkonsumo ng kuryente, at gastos ng TEC. Ang isang maliit na aparatong medikal ay maaaring may cooling load na 10 W, na nangangailangan ng isang compact TEC. Ang isang thermal management system ng baterya ay maaaring may cooling load na 200 W, na nangangailangan ng mas malaking TEC o isang hanay ng mga TEC. Ang talahanayan sa ibaba ay nagbubuod sa tatlong pangunahing bahagi ng paglamig load at ang kanilang mga karaniwang pinagmumulan.
| Component | Pinagmulan | Karaniwang Magnitude |
| Aktibong Heat Load | Mga elektronikong sangkap, sensor, motor, laser | 1 W hanggang 200 W |
| Passive Heat Load | Conduction sa pamamagitan ng enclosure wall, convection, radiation | 5 W hanggang 50 W |
| Karagdagang Mga Pinagmumulan ng Init | Solar radiation, condensation, panlabas na pinagmumulan ng init | Variable |
| Kabuuang Cooling Load | Kabuuan ng lahat ng sangkap | Tinutukoy ang kinakailangan ng TEC Qc |
SaFuzhou X-Meritan Technology Co., Ltd., ang aming factory ay nagdidisenyo at gumagawa ng mga thermoelectric cooler para sa malawak na hanay ng mga cooling application. Nakikipagtulungan kami sa aming mga customer upang i-verify na tumpak ang pagkalkula ng cooling load bago piliin ang TEC. Ang aming koponan sa engineering ay maaaring tumulong sa pagkalkula at magbigay ng gabay sa naaangkop na margin ng kaligtasan para sa bawat aplikasyon.
Ang aktibong pagkarga ng init ay ang init na nabuo ng mga bahagi sa loob ng enclosure na pinapagana ng kuryente. Maaaring kabilang sa mga bahaging ito ang mga electronic circuit, sensor, motor, laser, LED light, at anumang iba pang device na nagpapalit ng elektrikal na enerhiya sa init. Ang aktibong pagkarga ng init ay kinakalkula sa pamamagitan ng pagbubuod ng konsumo ng kuryente ng lahat ng mga bahagi na gumagana sa loob ng enclosure. Para sa isang bahagi na hindi 100% mahusay, ang init na nabuo ay katumbas ng power input na binawasan ang kapaki-pakinabang na work output. Sa karamihan ng mga electronic system, halos lahat ng kuryente ay na-convert sa init, kaya ang aktibong heat load ay humigit-kumulang katumbas ng kabuuang paggamit ng kuryente. Ang talahanayan sa ibaba ay nagbibigay ng isang worksheet para sa pagkalkula ng aktibong pagkarga ng init.
| Component | Pagkonsumo ng kuryente (W) | Pag-aalis ng init (W) | Mga Tala |
| Controller Board | 5 W | 5 W | Ang lahat ng kapangyarihan ay nawala bilang init |
| Module ng Sensor | 2 W | 2 W | Patuloy na operasyon |
| Laser Diode | 3 W | 2.5 W | 0.5 W na ibinubuga bilang liwanag |
| Display | 1 W | 0.8 W | 0.2 W na ibinubuga bilang liwanag |
| Kabuuang Aktibong Pag-load ng init | 11 W | 10.3 W | Ginagamit para sa pagpili ng TEC |
Sa aming pabrika, nagbibigay kami ng mga thermoelectric cooler na may hanay ng mga kapasidad sa paglamig upang umangkop sa iba't ibang aktibong pagkarga ng init. Maaaring suriin ng aming engineering team ang listahan ng bahagi at i-verify ang aktibong pagkalkula ng pagkarga ng init. Inirerekomenda din namin na isaalang-alang ng aming mga customer ang duty cycle ng mga bahagi, dahil maaaring mabawasan ng pasulput-sulpot na operasyon ang average na pagkarga ng init.
Ang passive heat load ay ang init na pumapasok sa enclosure mula sa panlabas na kapaligiran sa pamamagitan ng mga dingding, takip, at anumang mga bakanteng. Ito ay hinihimok ng pagkakaiba ng temperatura sa pagitan ng ambient environment at ng enclosure interior. Ang passive heat load ay kinakalkula gamit ang formula Q = U × A × ΔT, kung saan ang U ay ang kabuuang heat transfer coefficient ng enclosure, A ay ang surface area ng enclosure, at ΔT ay ang temperature difference sa pagitan ng ambient at interior. Ang kabuuang koepisyent ng paglipat ng init ay nakasalalay sa materyal sa dingding, pagkakabukod, at mga kondisyon ng kombeksyon sa magkabilang panig ng dingding. Para sa isang well-insulated na enclosure, ang U ay maaaring kasing baba ng 0.5 W/m²K. Para sa isang uninsulated enclosure, ang U ay maaaring kasing taas ng 5 W/m²K. Ang talahanayan sa ibaba ay nagbibigay ng isang worksheet para sa pagkalkula ng passive heat load.
| Parameter | Simbolo | Halaga | Yunit |
| Pangkalahatang Heat Transfer Coefficient | U | 2.0 | W/m²K |
| Lugar ng Ibabaw | A | 0.5 | m² |
| Pagkakaiba ng Temperatura | ΔT | 20 (35°C ambient, 15°C interior) | K |
| Passive Heat Load | Q | 20 | W |
Sa X-Meritan, tinutulungan namin ang aming mga customer na kalkulahin ang passive heat load sa pamamagitan ng pagbibigay ng mga halaga ng thermal resistance para sa aming mga enclosure na materyales at mga opsyon sa pagkakabukod. Pinapayuhan din namin ang paggamit ng reflective coatings at thermal break upang mabawasan ang passive heat load. Ang aming layunin ay tiyakin na ang kabuuang pagkarga ng paglamig ay tumpak na kinakalkula, upang ang napiling thermoelectric cooler ay hindi maliit o malaki.
Ang pagkalkula ng paglamig ng pagkarga ay hindi kumpleto hanggang sa ang thermal resistance ng mga interface sa pagitan ng TEC at ang bagay na pinapalamig ay naiisip. Hindi direktang pinapalamig ng TEC ang bagay; pinapalamig nito ang cool-side heat sink, na pagkatapos ay pinapalamig ang bagay sa pamamagitan ng conduction, convection, o radiation. Ang bawat interface ay nagpapakilala ng thermal resistance na nagpapababa sa epektibong kapasidad sa paglamig. Ang pinakakaraniwang pagkawala ng interface ay ang thermal resistance ng thermal interface material (TIM) sa pagitan ng TEC at ng heat sink, ang thermal resistance ng heat sink mismo, at ang thermal resistance ng thermal path mula sa cold-side heat sink hanggang sa object. Ang talahanayan sa ibaba ay nagbubuod ng mga tipikal na halaga ng thermal resistance para sa mga karaniwang materyales sa interface.
| Interface | Karaniwang Thermal Resistance | Mga Tala |
| Thermal Grease (TEC hanggang Heat Sink) | 0.1 - 0.5 °C/W | Depende sa kapal at presyon ng contact |
| Thermal Pad (TEC hanggang Heat Sink) | 0.5 - 2.0 °C/W | Mas madaling ilapat ngunit mas mataas ang resistensya |
| Heat Sink (Natural na Convection) | 1.0 - 5.0 °C/W | Depende sa laki at disenyo ng palikpik |
| Heat Sink (Forced Air) | 0.2 - 1.0 °C/W | Nangangailangan ng fan, ngunit mas mababang resistensya |
| Thermal Path sa Object | 0.5 - 3.0 °C/W | Depende sa materyal at geometry |
Sa aming pabrika, nagbibigay kami ng mga thermoelectric cooler na may mga surface finish na na-optimize para sa thermal contact. Nag-aalok din kami ng mga materyales sa thermal interface at suporta sa disenyo ng heat sink upang matulungan ang aming mga customer na mabawasan ang mga pagkalugi sa interface. Ang aming layunin ay upang matiyak na ang kapasidad ng paglamig ng TEC ay nailipat nang mahusay sa bagay na pinapalamig, upang matugunan ng system ang mga kinakailangan sa pagganap ng thermal nito.
Ang coefficient of performance (COP) ay ang ratio ng cooling capacity (Qc) sa electrical power input (Pin). Ang mas mataas na COP ay nangangahulugan na ang TEC ay mas mahusay, kumonsumo ng mas kaunting kuryente para sa parehong kapasidad ng paglamig. Ang COP ng isang thermoelectric cooler ay nakasalalay sa pagkakaiba ng temperatura sa pagitan ng mainit at malamig na panig, ang TEC na materyal, at ang operating kasalukuyang. Habang tumataas ang pagkakaiba ng temperatura, bumababa ang COP. Nangangahulugan ito na ang isang TEC na pinili para sa isang mataas na pagkakaiba sa temperatura ay mangangailangan ng higit na kapangyarihan at bubuo ng mas maraming init, na dapat na mawala sa pamamagitan ng hot-side heat sink. Ipinapakita ng talahanayan sa ibaba ang mga karaniwang halaga ng COP para sa isang thermoelectric cooler sa iba't ibang pagkakaiba sa temperatura.
| Pagkakaiba ng Temperatura (ΔT) | Karaniwang COP | Implikasyon para sa Pagpili ng TEC |
| 10 K | 1.5 - 2.0 | Mataas na kahusayan, mababang paggamit ng kuryente |
| 20 K | 0.8 - 1.2 | Katamtamang kahusayan |
| 30 K | 0.5 - 0.8 | Mas mababang kahusayan, mas mataas na pagkonsumo ng kuryente |
| 40 K | 0.3 - 0.5 | Mababang kahusayan, makabuluhang pagtanggi sa init |
| 50 K | 0.2 - 0.3 | Napakababa ng kahusayan, maaaring mangailangan ng multi-stage TEC |
Sa X-Meritan, ibinibigay namin ang COP curves para sa aming mga thermoelectric cooler, upang mapili ng aming mga customer ang TEC na gumagana sa pinakamainam na kahusayan para sa kanilang pagkakaiba sa temperatura. Pinapayuhan din namin ang paggamit ng mga multi-stage na TEC para sa mga application na nangangailangan ng malaking pagkakaiba sa temperatura. Ang aming layunin ay tulungan ang aming mga customer na makamit ang kinakailangang pagganap ng pagpapalamig na may pinakamababang posibleng paggamit ng kuryente.
Ang pagsusuri sa isang supplier ng mga thermoelectric cooler ay nangangailangan ng pagtuon sa kakayahan sa pagmamanupaktura, data ng pagganap, kontrol sa kalidad, at teknikal na suporta. Ang supplier ay dapat na may kakayahan na gumawa ng mga TEC sa mga kinakailangang detalye, kabilang ang mga tamang sukat, ang tamang bilang ng mga mag-asawa, at ang tamang thermal performance. Dapat silang magbigay ng kumpletong data ng pagganap, kabilang ang Qc, ang COP, ang maximum na kasalukuyang, at ang maximum na boltahe sa iba't ibang mga pagkakaiba sa temperatura. Dapat silang magkaroon ng isang sistema ng kontrol sa kalidad na nagsisiguro ng pare-parehong pagganap mula sa bawat yunit. At dapat silang magbigay ng teknikal na suporta upang matulungan ang mga customer sa pagkalkula ng paglamig ng pagkarga at pagpili ng TEC. Ang talahanayan sa ibaba ay nagbubuod sa mga pamantayan sa pagsusuri na ito.
| Pamantayan sa Pagsusuri | Ano ang Hahanapin | Bakit Ito Mahalaga |
| Kakayahang Paggawa | Precision assembly, testing equipment | Tinitiyak ang kalidad at pagkakapare-pareho ng produkto |
| Data ng Pagganap | Qc, COP, Imax, Vmax sa iba't ibang ΔT | Pinapagana ang tumpak na pagpili |
| Kontrol sa Kalidad | ISO 9001, 100% na pagsubok | Tinitiyak ang pare-parehong pagganap |
| Teknikal na Suporta | Pagkalkula ng paglamig ng pagkarga, pagpili ng TEC | Tumutulong sa pagpili ng tamang produkto |
| pagiging maaasahan | Data ng MTBF, panghabambuhay na pagsubok | Tinitiyak ang pangmatagalang pagganap |
Sa aming pabrika, mahigit isang dekada na kaming gumagawa ng mga thermoelectric cooler. Gumagamit kami ng precision assembly at testing equipment para matiyak na ang bawat TEC ay nakakatugon sa mga detalye nito. Nagbibigay kami ng kumpletong data ng pagganap, kabilang ang Qc, COP, at maximum na mga rating. Kami ay ISO 9001 certified, at nagsasagawa kami ng 100% na pagsubok sa bawat unit. Available ang aming technical team para tumulong sa pagkalkula ng cooling load at sa pagpili ng TEC. Inaanyayahan ka naming suriin kami laban sa mga pamantayang ito at isaalang-alang kami bilang iyong kasosyo para sa mga thermoelectric cooler.

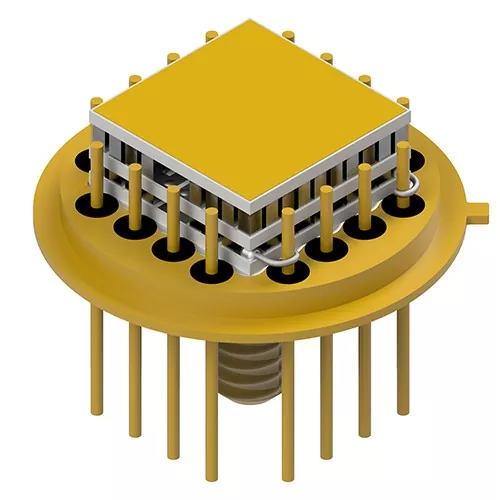

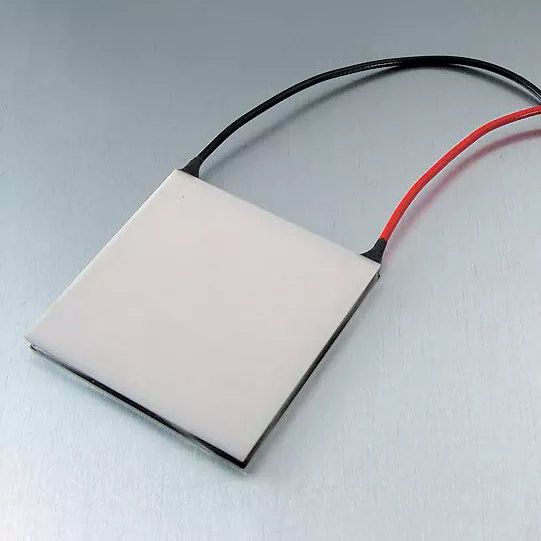

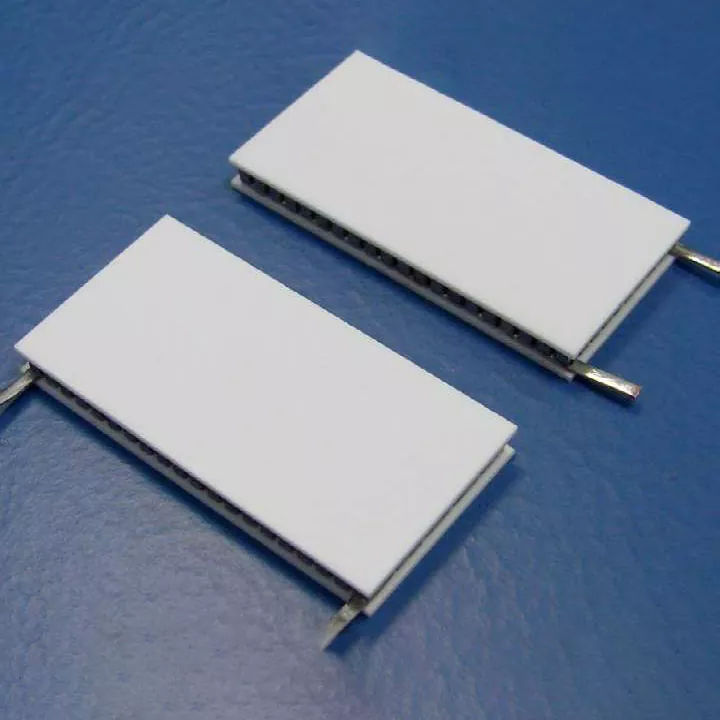

Ang sumusunod na talahanayan ay nagbibigay ng mga pangunahing parameter ng produkto para sa aming mga thermoelectric cooler. Ang mga TEC na ito ay angkop para sa malawak na hanay ng mga cooling application, kabilang ang mga medikal na device, laser diode, battery pack, at compact enclosure. Ang aming pabrika ay maaari ding gumawa ng mga custom na TEC upang matugunan ang mga partikular na kinakailangan.
| Parameter | Saklaw ng Pagtutukoy | Mga Tala |
| Kapasidad ng Paglamig (Qc) | 5 W - 200 W | Sa tinukoy na ΔT at kasalukuyang |
| Pinakamataas na Kasalukuyang (Imax) | 2 A - 15 A | Depende sa model |
| Pinakamataas na Boltahe (Vmax) | 5 V - 24 V | Depende sa model |
| Pinakamataas na Pagkakaiba sa Temperatura (ΔTmax) | 65 K - 75 K | Sa Imax, nasa vacuum |
| Saklaw ng COP | 0.2 - 2.0 | Depende sa ΔT |
| Mga sukat | 15 x 15 mm hanggang 62 x 62 mm | Available ang mga custom na laki |
| Bilang ng Mag-asawa | 31 - 241 | Tinutukoy ang kapasidad ng paglamig |
| Operating Temperatura | -40°C hanggang +80°C | Depende sa solder at sealing |
| MOQ | 10 piraso | Negotiable para sa malalaking order |
| Lead Time | 2 - 4 na linggo | Depende sa dami at pagpapasadya |
Sa aming pabrika, ginagawa namin ang aming mga thermoelectric cooler upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang kapasidad ng paglamig, mga sukat, at temperatura ng pagpapatakbo upang umangkop sa iyong mga partikular na pangangailangan. Kasama sa aming quality control system ang inspeksyon ng mga hilaw na materyales, in-process na inspeksyon, at 100% panghuling pagsubok bago ipadala. Ang layunin namin ay bigyan ang aming mga customer ng mga de-kalidad na thermoelectric cooler na nakakatugon sa kanilang mga kinakailangan sa thermal performance.
Tanong 1: Ano ang pagkakaiba sa pagitan ng active at passive heat load?
Sagot: Ang aktibong pagkarga ng init ay ang init na nalilikha ng mga de-koryenteng bahagi sa loob ng enclosure, tulad ng mga controller, sensor, at laser. Ang passive heat load ay ang init na pumapasok sa enclosure mula sa labas na kapaligiran sa pamamagitan ng mga dingding, takip, at mga siwang. Parehong dapat isama sa pagkalkula ng paglamig ng pagkarga. Para sa karamihan ng mga compact na electronic enclosure, ang aktibong heat load ay ang nangingibabaw na bahagi. Para sa malalaking enclosure na may mahinang pagkakabukod, ang passive heat load ay maaaring makabuluhan.
Tanong 2: Magkano ang margin ng kaligtasan ang dapat kong idagdag sa pagkalkula ng paglamig ng pagkarga?
Sagot: Karaniwang inirerekomenda ang safety margin na 20% hanggang 30%. Ang margin na ito ay tumutukoy sa mga kawalan ng katiyakan sa pagkonsumo ng kuryente ng bahagi, ang thermal resistance ng mga interface, at ang pagtanda ng TEC. Para sa mga kritikal na aplikasyon, gaya ng mga medikal na device o laser system, maaaring naaangkop ang mas malaking margin na 50%. Sa Fuzhou X-Meritan Technology Co., Ltd., matutulungan ka naming matukoy ang naaangkop na margin sa kaligtasan para sa iyong partikular na aplikasyon.
Tanong 3: Bakit bumababa ang COP habang tumataas ang pagkakaiba ng temperatura?
Sagot: Bumababa ang COP habang tumataas ang pagkakaiba ng temperatura dahil ang TEC ay dapat na magtrabaho nang mas mahirap na mag-bomba ng init laban sa mas malaking gradient ng temperatura. Tumataas ang input ng kuryente, at bumababa ang kapasidad ng paglamig, kaya bumababa ang ratio ng paglamig sa kapangyarihan. Ito ang dahilan kung bakit dapat piliin ang TEC para sa aktwal na pagkakaiba sa temperatura ng pagpapatakbo, hindi para sa pinakamataas na rating ng ΔT. Ang aming pabrika ay nagbibigay ng COP curves na nagpapakita ng kahusayan sa iba't ibang pagkakaiba sa temperatura.
Tanong 4: Maaari ba akong gumamit ng single-stage TEC para sa malaking pagkakaiba sa temperatura?
Sagot: Maaaring makamit ng isang single-stage na TEC ang pinakamataas na pagkakaiba sa temperatura na humigit-kumulang 65-75 K. Para sa mas malaking pagkakaiba sa temperatura, kinakailangan ang isang multi-stage na TEC. Ang mga multi-stage na TEC ay nagsasalansan ng dalawa o higit pang mga yugto upang makamit ang isang mas malaking kabuuang pagkakaiba sa temperatura, ngunit ang mga ito ay hindi gaanong mahusay at mas mahal kaysa sa mga single-stage na TEC. Kung ang iyong aplikasyon ay nangangailangan ng pagkakaiba sa temperatura na higit sa 70 K, kumunsulta sa aming engineering team upang matukoy ang pinakamahusay na solusyon.
Tanong 5: Paano ko makalkula ang thermal resistance ng aking heat sink?
Sagot: Ang thermal resistance ng isang heat sink ay depende sa geometry nito, sa materyal, at sa mga kondisyon ng airflow. Karaniwan itong tinutukoy ng gumagawa ng heat sink sa °C/W. Para sa natural na kombeksyon, ang thermal resistance ay mas mataas kaysa sa sapilitang hangin. Para sa isang magaspang na pagtatantya, ang isang natural na convection heat sink na may surface area na 0.1 m² ay maaaring magkaroon ng thermal resistance na humigit-kumulang 3-5 °C/W. Para sa mga tumpak na resulta, gamitin ang data ng gumawa o magsagawa ng thermal test. Sa aming pabrika, matutulungan ka naming pumili ng heat sink na tumutugma sa mga kinakailangan sa thermal ng TEC.
Ang pagkalkula ng kinakailangang cooling load ay ang una at pinakamahalagang hakbang sa pagpili ng thermoelectric cooler. Ang cooling load ay ang kabuuan ng aktibong heat load, ang passive heat load, at anumang karagdagang heat source. Dapat itong kalkulahin nang may pag-iingat, kabilang ang thermal resistance ng mga interface at ang epekto ng koepisyent ng pagganap. Sa pamamagitan ng pagsunod sa mga pamamaraan ng pagkalkula na inilalarawan sa artikulong ito, maaaring pumili ang mga inhinyero ng TEC na nakakatugon sa mga kinakailangan sa thermal ng application nang walang hindi kinakailangang gastos o kumplikado. Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay may kadalubhasaan at mga produkto upang suportahan ang iyong mga kinakailangan sa pagpapalamig ng thermoelectric. Nagbibigay kami ng kumpletong data ng performance, teknikal na suporta, at mga custom na disenyo para matulungan kang makamit ang pinakamahusay na thermal solution.
Pinapalamig mo man ang isang medical analyzer, isang laser diode, isang battery pack, o isang compact na enclosure, iniimbitahan ka naming makipag-ugnayan sa amin upang talakayin ang iyong mga kinakailangan. Maaari kaming magbigay ng mga sample, teknikal na data, at suporta sa application. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga solusyon sa pamamahala ng thermal sa buong mundo.
Makipag-ugnayan sa Fuzhou X-Meritan Technology Co., Ltd. ngayonupang talakayin ang iyong mga kinakailangan sa thermoelectric cooler at tuklasin kung paano matutugunan ng aming mga produkto ang iyong mga pangangailangan sa paglamig ng pagkarga.
