Thermoelectric Materials: Ang Pundasyon ng Solid-State Cooling at Power Generation

Pag-unawa sa Thermoelectric Materials at ang Peltier Effect

Sa gitna ng bawat solid-state cooling system ay namamalagi ang isang klase ng mga semiconductor compound na may kakayahang direktang mag-convert ng electrical current sa isang temperature gradient. Ang mga compound na ito ay ang functional core ng modernong thermal management, at ang kanilang mga electrical at thermal transport properties ang nagdidikta sa cooling capacity, response speed, at power consumption ng final device. Kung walang maingat na ininhinyero na mga materyales, kahit na ang pinaka-sopistikadong arkitektura ng module ay hindi makapaghahatid ng matatag na pagganap.

Ano ang Thermoelectric Materials?

Mga Materyal na Thermoelectricay mga semiconductor substance na nagpapakita ng Peltier effect — ang phenomenon kung saan ang init ay sumisipsip sa isang junction at inilalabas sa isa pa kapag ang direktang kasalukuyang dumadaloy sa isang circuit ng dalawang magkaibang konduktor. Ang mga haluang metal ng bismuth telluride ay nananatiling nangingibabaw na pagpipilian para sa operasyong malapit sa silid-temperatura, na nag-aalok ng balanse ng electrical conductivity, thermal insulation, at manufacturability na hindi pa naililipat sa mga pangunahing aplikasyon ng pagpapalamig.

Ang kahusayan ng isang thermoelectric na materyal ay karaniwang ipinahayag sa pamamagitan ng walang sukat na pigura ng merito, ZT. Pinagsasama ng parameter na ito ang Seebeck coefficient, electrical conductivity, at thermal conductivity sa isang solong performance indicator. Ang mas mataas na mga halaga ng ZT ay direktang nagsasalin sa mas malaking cooling power sa bawat unit ng electrical input, ngunit ang praktikal na pagpili ng materyal ay dapat ding isaalang-alang ang mekanikal na lakas, thermal stability, at compatibility sa mga metallization system.

P-Type at N-Type Semiconductors

Ang mga thermoelectric circuit ay nangangailangan ng dalawang pantulong na uri ng materyal. Ang mga semiconductor na uri ng P ay pangunahing nagsasagawa ng kuryente sa pamamagitan ng mga carrier ng positive charge, habang ang mga materyales na N-type ay umaasa sa mga negatibong carrier. Kapag pinagsama-samang elektrikal sa serye at magkatulad na thermal, ang mga ipinares na pellet na ito ay lumilikha ng pagkakaiba sa temperatura na tumutukoy sa pagganap ng module. Ang mga katangian ng bawat uri ay dapat na maingat na itugma — boltahe, kasalukuyang, hanay ng temperatura, at pag-uugali ng thermal expansion ay lahat ay nakakaimpluwensya kung ang isang ipinares na disenyo ay nakakamit ang target na operating point nito.

Ang hindi pagkakatugma sa pagitan ng P-type at N-type na mga katangian ay isang karaniwan ngunit maiiwasang pinagmumulan ng kawalan ng kakayahan. Kung ang isang materyal ay mas mabilis na bumababa sa ilalim ng thermal cycling, o kung ang kanilang mga de-koryenteng resistensya ay nag-iiba sa paglipas ng panahon, ang module ay nawawalan ng kapasidad sa paglamig at maaaring magkaroon ng mga localized na hot spot. Samakatuwid, ang mga supplier ng materyal ay nakatuon hindi lamang sa pagganap ng indibidwal na pellet kundi pati na rin sa pagkakapare-pareho ng batch-to-batch sa parehong mga uri ng carrier.

Mga Pangunahing Bulk Form para sa Industrial Processing

Ang mga thermoelectric na materyales ay bihirang ginagamit sa kanilang raw ingot form. Pinoproseso ang mga ito sa mga intermediate na hugis na angkop sa awtomatikong pagpupulong, precision cutting, at metallization. Dalawang bulk form ang nangingibabaw sa pang-industriyang supply: mga extruded na profile at diffusion-barrier slice. Ang bawat isa ay tumutugon sa isang natatanging hanay ng mga kinakailangan sa pagmamanupaktura.

Mga Extruded Profile para sa High-Volume Production

Gumagawa ang extrusion ng tuluy-tuloy na haba ng thermoelectric na materyal na may nakapirming cross-section — mga parisukat na bar, round rod, o custom na profile na malapit na tumutugma sa nilalayong geometry ng device. Ang form na ito ay partikular na mahalaga kapag ang malalaking single-order na dami ay nangangailangan ng dimensional consistency at stable na internal structure sa buong batch.

Ang mga inhinyero na nagpaplanong magsagawa ng in-house slicing, grinding, chamfering, plating, o welding ay kadalasang mas gusto ang extruded na materyal dahil ang pare-parehong istraktura ng butil nito ay binabawasan ang panganib ng chipping o crack sa panahon ng mekanikal na pagproseso. Ang proseso ng extrusion ay nagbibigay-daan din sa mga cross-sectional na dimensyon at haba na maiangkop sa isang partikular na disenyo ng module, na inaalis ang mga basurang nauugnay sa pagputol ng malalaking karaniwang mga pellet.

• Mga tuluy-tuloy na profile na may nakokontrol na mga sukat at materyal na katangian
• Angkop para sa paghiwa sa maliliit na pellets ayon sa mga sukat ng module
• Pare-parehong pagganap sa loob ng parehong batch ng produksyon
• Magagamit sa P-type at N-type na komposisyon para sa mga nakapares na circuit

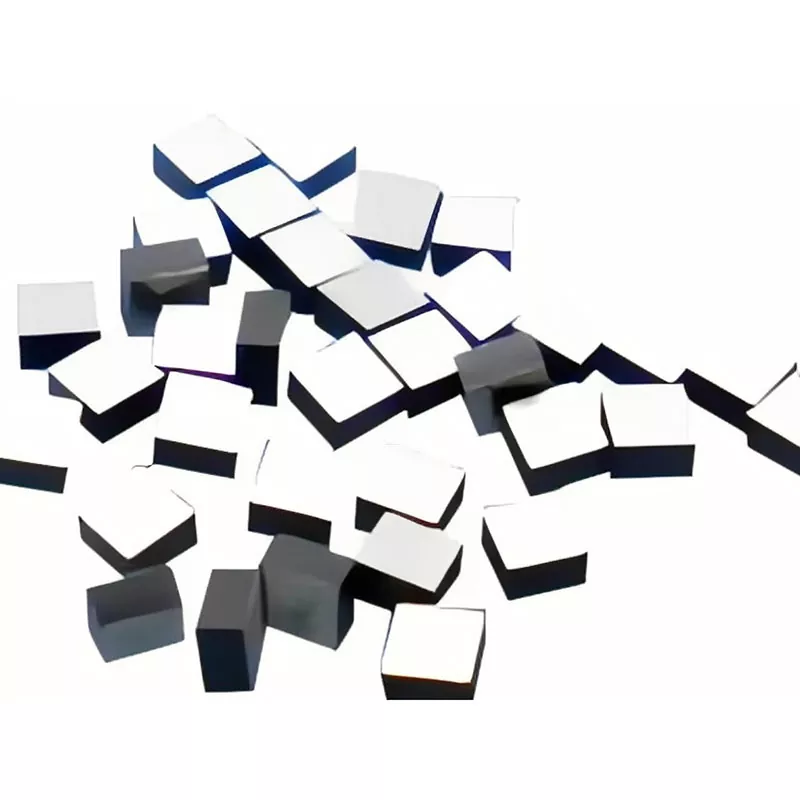

Mga hiwa na may Diffusion Barrier

Ang mga manipis na hiwa na nilagyan ng diffusion barrier layer ay kumakatawan sa isang mas advanced na intermediate na produkto. Ang barrier layer ay inilapat upang mapabuti ang interface sa pagitan ng thermoelectric na materyal at kasunod na bonding o metallization system. Kung wala ang layer na ito, ang mga nakataas na temperatura sa panahon ng paghihinang ay maaaring magdulot ng mabilis na interdiffusion sa pagitan ng semiconductor at contact metal, na humahantong sa degraded na pagganap at tuluyang pagkabigo.

Ang diffusion-barrier slices ay partikular na angkop sa mga module na sumasailalim sa paulit-ulit na thermal cycling. Nakikinabang lahat ang mga application gaya ng mga cooling plate, temperature control module, at sensor temperature regulation sa pinahusay na interfacial stability na ibinibigay ng mga slice na ito. Pinapasimple din nila ang window ng proseso para sa mga inhinyero na naglalayong mag-apply ng nickel, copper, o solder-based na metallization sa loob ng bahay.

Pagpili ng Tamang Materyal para sa Iyong Aplikasyon

Ang pagpili ng materyal ay nagsisimula sa dalawang hindi mapag-usapan na mga parameter: ang inaasahang temperatura ng hot-junction at cold-junction, at ang electrical operating window ng huling device. Ang mga salik na ito ay nagpapaliit sa mga sistema ng materyal ng kandidato at tinutukoy ang mga hakbang sa pagproseso na kakailanganin sa ibaba ng agos.

Mga Pagsasaalang-alang sa Operating Temperature

Ang iba't ibang sistema ng thermoelectric na materyal ay nagpapakita ng pinakamataas na pagganap sa iba't ibang hanay ng temperatura. Ang isang komposisyon na na-optimize para sa malapit sa silid-temperatura na paglamig ay maaaring mabilis na mawalan ng kahusayan kapag ang mainit na bahagi ay tumaas nang higit sa 80°C, habang ang isang materyal na idinisenyo para sa katamtamang mga temperatura ay maaaring mag-alok ng mahinang pagganap sa mga sub-zero na malamig na bahagi na mga kondisyon. Ang pagtukoy sa aktwal na mga temperatura sa pagpapatakbo — hindi lamang ang target na set point — ay ang unang hakbang patungo sa isang mapagpipiliang materyal.

Mga Kinakailangang Elektrisidad

Ang boltahe, kasalukuyang, paglaban, at pagkawala ng kuryente ay lahat ay nakikipag-ugnayan sa mga materyal na katangian. Ang isang materyal na may mataas na electrical conductivity ay nagpapababa ng Joule heating ngunit maaari ring magpakita ng mas mataas na thermal conductivity, na gumagana laban sa gradient ng temperatura. Ang pinakamainam na balanse ay nakasalalay sa geometry ng module, ang magagamit na supply ng kuryente, at ang kinakailangang kapasidad ng paglamig. Ang pagtutugma ng resistivity ng materyal sa drive electronics ay kadalasang kasinghalaga ng pag-maximize ng figure ng merito.

Mga Pagpipilian sa Pag-customize

Ang mga karaniwang anyo ng materyal ay hindi palaging nakakatugon sa isang partikular na arkitektura ng pamamahala ng thermal. Kapag kulang ang mga dimensyon ng catalog, komposisyon, o pang-ibabaw na paggamot, kinakailangan ang mga custom na solusyon. Maaaring matugunan ng pag-customize ang mga dimensyon ng materyal, pagtutugma ng P-type at N-type, pagsasaayos ng komposisyon, mga katangian ng kuryente, paggamot sa ibabaw o interface, mga kinakailangan sa diffusion-barrier, at mga detalye ng pagputol o pagma-machine.

• Mga sukat ng materyal at cross-sectional geometry
• Pagtutugma ng P-type at N-type na transport properties
• Pag-tune ng komposisyon para sa mga partikular na hanay ng temperatura
• Electrical resistivity at Seebeck coefficient target
• Paghahanda sa ibabaw at paggamot sa interface
• Pagtutukoy ng diffusion barrier layer
• Mga kinakailangan sa pagputol, paggiling, at machining

Application Landscape sa Mga Industriya

Ang versatility ngMga Materyal na Thermoelectricay nagtulak ng pag-aampon sa malawak na hanay ng mga industriya, mula sa consumer electronics hanggang sa mga medikal na diagnostic at kontrol sa proseso ng industriya. Ang bawat application ay nagpapataw ng sarili nitong mga hadlang sa kadalisayan ng materyal, dimensional na tolerance, at katatagan ng interface.

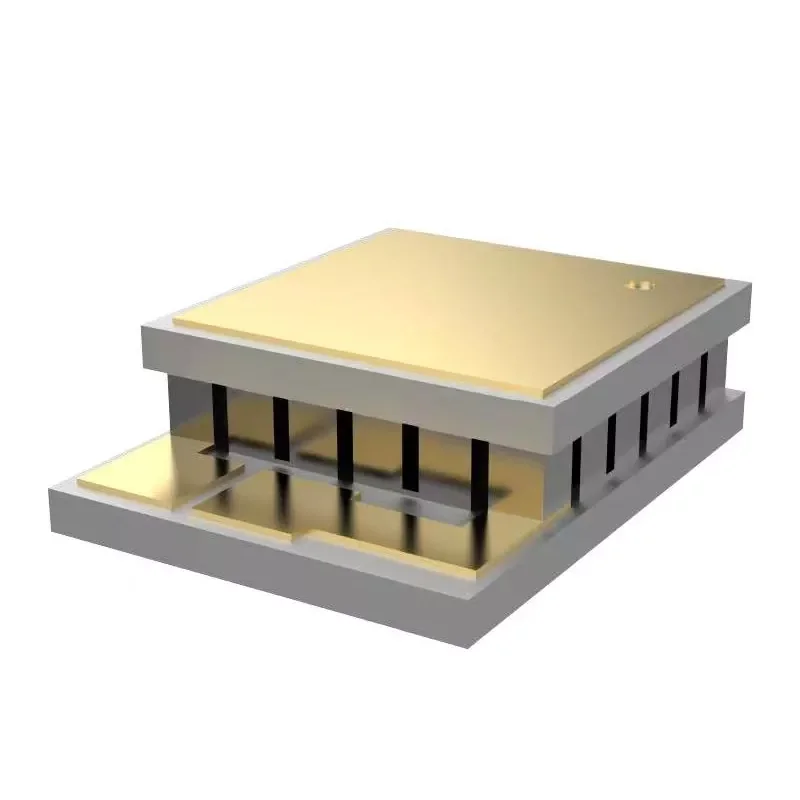

Semiconductor Cooling at Precision Temperature Control

Ang paglamig ng semiconductor ay nananatiling pinakamalaking lugar ng aplikasyon. Ang mga laser diode, optical transceiver, at mga processor na may mataas na pagganap ay lahat ay nakikinabang mula sa walang vibration, tumpak na regulasyon sa temperatura na ibinibigay ng mga thermoelectric module. Ang kalidad ng materyal ay direktang nakakaimpluwensya sa katatagan ng wavelength, pagkakapare-pareho ng kapangyarihan ng output, at pangmatagalang pagiging maaasahan.

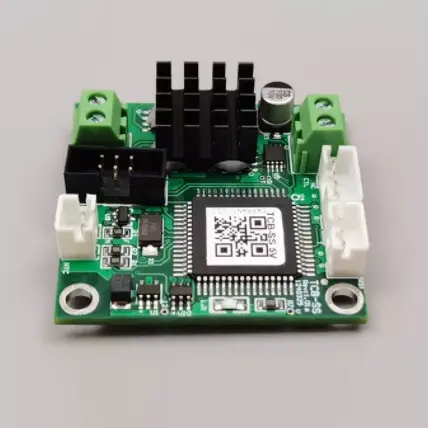

Mga Cooling Plate at Temperature Control Module

Ang mga cooling plate na ginagamit sa analytical na mga instrumento, medikal na kagamitan, at pang-industriya na kagamitan ay umaasa sa mga thermoelectric na materyales upang mapanatili ang pare-parehong temperatura sa ibabaw. Ang mga module ng pagkontrol sa temperatura para sa mga thermocyclers ng PCR, halimbawa, ay nangangailangan ng mabilis na pag-init at mga rate ng paglamig na nakadepende sa mababang thermal inertia at mataas na conductivity ng kuryente — na parehong mga katangiang umaasa sa materyal.

Regulasyon ng Temperatura ng Sensor

Ang mga precision sensor, kabilang ang mga infrared detector at photodiode, ay kadalasang nangangailangan ng matatag na temperatura ng pagpapatakbo upang mapanatili ang pagkakalibrate at signal-to-noise ratio. Ang mga thermoelectric na materyales ay nagbibigay-daan sa compact, localized na regulasyon ng temperatura nang walang bulto at kumplikado ng mga mechanical refrigeration system.

Maliit na Pagbuo ng Power

Kapag ang gradient ng temperatura ay inilapat sa isang thermoelectric na materyal, ang Seebeck effect ay bumubuo ng kuryente. Sinusuportahan ng prinsipyong ito ang maliit na pag-aani ng enerhiya sa mga malalayong sensor, waste-heat recovery system, at portable power source. Ang parehong mga katangian ng materyal na namamahala sa pagganap ng paglamig ay tumutukoy din sa kahusayan sa pagbuo ng kuryente, na ginagawang parehong kritikal ang pagpili ng materyal sa parehong mga mode.

Bakit Mahalaga ang Pagsasama ng Materyal at Device

Ang mga pagtutukoy ng materyal lamang ay hindi ginagarantiyahan ang isang matagumpay na thermal solution. Ang pakikipag-ugnayan sa pagitan ng materyal, ang sistema ng metallization, ang solder joints, at ang ceramic substrate ay tumutukoy kung ang natapos na module ay nakakatugon sa mga target ng pagganap nito sa libu-libong oras ng pagpapatakbo.

Katumpakan ng Mga Kakayahang Produksyon

Ang paggawa ng mga thermoelectric module na naghahatid ng pare-parehong performance ay nangangailangan ng mga automated na proseso para sa pag-print, reflow soldering, tin dipping, dispensing, sealing, cutting, at solidification. Ang bawat hakbang ay nakakaimpluwensya sa panghuling kalidad ng interface at ang panloob na estado ng stress ng mga semiconductor pellets. Maaaring suriin ng mga supplier ng materyal na gumagawa din ng mga module ang kanilang mga materyales sa ilalim ng makatotohanang mga kondisyon ng pagpupulong, na isinasara ang feedback loop sa pagitan ng pag-develop ng materyal at pagganap ng device.

Teknikal na Suporta na Batay sa Application

Ang mga detalye ng catalog ay nagbibigay ng panimulang punto, ngunit ang mga tunay na kondisyon sa pagpapatakbo — kabilang ang cooling load, temperatura sa paligid, mounting pressure, at drive electronics — ay kadalasang nagbabago ng pinakamainam na pagpipiliang materyal. Ang mga supplier na isinasaalang-alang ang mga salik na ito kapag nagrerekomenda ng materyal na solusyon ay tumutulong sa mga inhinyero na maiwasan ang magastos na muling pagdidisenyo at mga pagkabigo sa field.

X-Meritanisinasama ang pagbuo ng materyal sa pagmamanupaktura ng bahagi, na nagpapahintulot sa pagganap ng materyal na masuri kaugnay ng panghuling aplikasyon ng thermoelectric. Sinusuportahan ng pinagsamang diskarte na ito ang parehong karaniwang supply ng materyal at mga customized na solusyon batay sa mga drawing, prototype, o mga detalye ng application.
