Gumagawa ang isang engineer ng disenyo sa isang bagong medikal na diagnostic device. Ang aparato ay nangangailangan ng isang maliit na cooling zone na maaaring magkaroon ng tumpak na temperatura na 4°C, na may kakayahang lumipat sa heating para sa ibang pagsubok. Ang paglamig ay dapat na compact, walang vibration, at kayang gumana sa anumang oryentasyon. Ang mga conventional cooling device—mga compressor, fan, at heat exchanger—ay hindi makakatugon sa mga kinakailangang ito. Ang mga ito ay masyadong malaki, masyadong maingay, at masyadong hindi nababaluktot. Ang solusyon ay isang Thermoelectric Cooler, isang solid-state na device na gumagamit ng Peltier effect upang magpainit ng init. Ang epekto ng Peltier ay ang kababalaghan na nakikilalaMga Thermoelectric Coolermula sa lahat ng iba pang mga teknolohiya sa paglamig. Ito ang dahilan kung bakit maaari silang gawing miniaturize, kung bakit wala silang mga gumagalaw na bahagi, at kung bakit maaari silang lumipat mula sa paglamig patungo sa pag-init kaagad. Para sa mga procurement engineer at product designer, ang pag-unawa sa Peltier effect ay mahalaga para sa pagtukoy kung ang Thermoelectric Cooler ay ang tamang pagpipilian para sa isang partikular na aplikasyon.
Ang gabay na ito ay isinulat para sa mga mamimili na kailangang kumuha ng mga Thermoelectric Cooler at gustong maunawaan ang teknolohiya sa likod ng mga ito. Ipapaliwanag namin kung ano ang epekto ng Peltier, kung paano ito gumagana, kung paano ito naiiba sa karaniwang pagpapalamig, at kung anong mga detalye ang mahalaga kapag pumipili ng Thermoelectric Cooler. Magbibigay din kami ng mga detalyadong parameter ng produkto mula sa aming pabrika saFuzhou X-Meritan Technology Co., Ltd.Nagdidisenyo ka man ng mga medikal na device, laser system, automotive na upuan, o consumer electronics, tutulungan ka ng gabay na ito na gumawa ng matalinong desisyon tungkol sa thermoelectric cooling.
Ang Peltier effect ay isang thermoelectric phenomenon na natuklasan ng French physicist na si Jean Charles Athanase Peltier noong 1834. Inilalarawan nito ang pag-init o paglamig na nangyayari sa junction ng dalawang magkaibang konduktor kapag dumaan ang isang electric current sa kanila. Kapag ang kasalukuyang dumadaloy sa isang direksyon, ang init ay nasisipsip sa isang junction at inilalabas sa isa. Kapag ang agos ay baligtad, ang epekto ay nababaligtad: ang mainit na junction ay nagiging malamig, at ang malamig na junction ay nagiging mainit. Ito ang pangunahing prinsipyo sa likod ng Thermoelectric Coolers. Ang Thermoelectric Cooler, na kilala rin bilang Peltier cooler, ay isang solid-state heat pump na gumagamit ng Peltier effect upang ilipat ang init mula sa isang bahagi ng device patungo sa isa pa. Binubuo ang device ng isang hanay ng mga p-type at n-type na semiconductor pellet na konektado sa elektrikal na serye at thermally sa parallel. Ang mga pellets ay na-sandwich sa pagitan ng dalawang ceramic substrates. Kapag ang isang DC current ay inilapat, ang mga electron at butas ay gumagalaw sa mga pellets, na nagdadala ng init sa kanila. Ang resulta ay isang malamig na bahagi at isang mainit na bahagi. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing aspeto ng epekto ng Peltier.
| Aspeto | Paglalarawan |
| Pagtuklas | Jean Charles Athanase Peltier, 1834 |
| Prinsipyo | Pag-init o paglamig sa isang junction ng magkakaibang konduktor |
| Direksyon ng Epekto | Depende sa direksyon ng kasalukuyang |
| Mga Pangunahing Bahagi | P-type at N-type semiconductor pellets, ceramic substrates |
| Resulta | Malamig na bahagi at mainit na bahagi |
Sa Fuzhou X-Meritan Technology Co., Ltd., dalubhasa ang aming pabrika sa disenyo at paggawa ng Thermoelectric Cooler batay sa Peltier effect. Mayroon kaming malawak na karanasan sa paggawa ng semiconductor pellet, module assembly, at disenyo ng thermal system. Ang aming mga produkto ay ginagamit sa isang malawak na hanay ng mga application, mula sa mga medikal na aparato hanggang sa consumer electronics.
Ang mga Thermoelectric Cooler ay naiiba sa mga conventional cooling device sa ilang pangunahing paraan. Ang mga conventional cooling device, gaya ng vapor-compression system, absorption chiller, at heat pump, ay umaasa sa mga mekanikal na bahagi—mga compressor, pump, at fan—upang magpalipat-lipat ng nagpapalamig at maglipat ng init. Ang mga system na ito ay epektibo at mahusay para sa malakihang paglamig, ngunit ang mga ito ay napakalaki, maingay, at may mga gumagalaw na bahagi na napuputol. Ang mga Thermoelectric Cooler ay walang gumagalaw na bahagi. Ginagamit nila ang Peltier effect upang direktang mag-bomba ng init, nang walang anumang nagpapalamig o mekanikal na compression. Ginagawa nitong compact, tahimik, maaasahan, at magagawang gumana sa anumang oryentasyon. Inihahambing ng talahanayan sa ibaba ang dalawang uri ng mga sistema ng paglamig.
| Katangian | Thermoelectric Cooler | Kumbensyonal na Cooling Device |
| Prinsipyo sa Paggawa | Peltier effect | Vapor-compression o pagsipsip |
| Mga Gumagalaw na Bahagi | wala | Compressor, tagahanga, bomba |
| Nagpapalamig | wala | Kinakailangan |
| Sukat | Compact | Malaki |
| ingay | Tahimik (maliban sa fan) | Maingay |
| Panginginig ng boses | wala | Oo |
| Oryentasyon | Kahit anong oryentasyon | Karaniwang nakapirming oryentasyon |
| Pagpapalamig/Pag-init | Nababaligtad (sa pamamagitan ng kasalukuyang pagbabalik) | Hindi nababaligtad (nang walang karagdagang mga balbula) |
| Kahusayan | Mas mababa (COP karaniwang 0.5 - 1.5) | Mas mataas (COP karaniwang 2 - 4) |
| Precision Temperature Control | Napakahusay (+/- 0.1°C) | Katamtaman (+/- 1°C) |
Sa aming pabrika, gumagawa kami ng mga Thermoelectric Cooler para sa mga application na nangangailangan ng mga natatanging bentahe ng solid-state cooling. Tinutulungan namin ang aming mga customer na maunawaan ang mga trade-off sa pagitan ng thermoelectric at conventional cooling upang makagawa sila ng tamang pagpipilian para sa kanilang aplikasyon. Makakatulong ang aming engineering team sa mga thermal calculation, pagpili ng module, at disenyo ng system.
Kapag pumipili ng Thermoelectric Cooler, dapat isaalang-alang ng mamimili ang ilang mahahalagang detalye. Tinutukoy ng mga detalyeng ito ang pagganap ng palamigan at ang pagiging angkop nito para sa aplikasyon. Ang pinakamahalagang detalye ay ang maximum na pagkakaiba sa temperatura (ΔTmax), ang maximum cooling power (Qmax), ang maximum na kasalukuyang (Imax), ang maximum na boltahe (Vmax), at ang mga sukat ng module. Ang ΔTmax ay ang pinakamataas na pagkakaiba sa temperatura na maaaring makamit ng module sa pagitan ng mainit at malamig na bahagi. Ang Qmax ay ang pinakamataas na dami ng init na maaaring bombahin ng module sa ΔT=0. Ang Imax at Vmax ay ang pinakamataas na kasalukuyang at boltahe kung saan maaaring gumana ang module. Ang talahanayan sa ibaba ay nagbubuod sa mga pagtutukoy na ito.
| Pagtutukoy | Paglalarawan | Karaniwang Saklaw |
| ΔTmax | Pinakamataas na pagkakaiba sa temperatura (mainit hanggang malamig) | 60°C - 75°C |
| Qmax | Pinakamataas na lakas ng paglamig sa ΔT=0 | 10 W - 200 W |
| Imax | Pinakamataas na kasalukuyang operating | 2 A - 15 A |
| Vmax | Pinakamataas na operating boltahe | 3 V - 30 V |
| Laki ng Module | Haba x Lapad x Taas | 10 x 10 mm hanggang 62 x 62 mm |
| Bilang ng mga Yugto | Single o multi-stage | 1 - 5 |
Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay gumagawa ng mga Thermoelectric Cooler na may malawak na hanay ng mga detalye. Nag-aalok kami ng mga single-stage at multi-stage na module, na may Qmax mula 10 W hanggang 200 W, at ΔTmax mula 60°C hanggang 75°C. Maaari din kaming custom-design na mga module upang matugunan ang mga partikular na kinakailangan. Ang aming engineering team ay maaaring tumulong sa pagpili ng pinakamainam na module para sa iyong aplikasyon.
Ang mga Thermoelectric Cooler ay pinakaangkop para sa mga application na nangangailangan ng isa o higit pa sa mga sumusunod: compact na laki, walang gumagalaw na bahagi, walang vibration, tumpak na kontrol sa temperatura, o ang kakayahang magpalipat-lipat sa pagitan ng paglamig at pag-init. Ang mga application na ito ay karaniwang matatagpuan sa mga industriya tulad ng medikal, aerospace, automotive, consumer electronics, at telekomunikasyon. Sa industriyang medikal, ang Thermoelectric Cooler ay ginagamit sa mga diagnostic device, insulin cooler, at laboratory equipment. Sa aerospace, ginagamit ang mga ito sa mga bahagi ng satellite at paglamig ng avionics. Sa automotive, ginagamit ang mga ito sa paglamig ng upuan, pamamahala ng thermal ng baterya, at mga may hawak ng tasa. Sa consumer electronics, ginagamit ang mga ito sa mga portable cooler, wine chiller, at CPU cooler. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing aplikasyon at ang mga dahilan kung bakit ang mga Thermoelectric Cooler ay angkop para sa kanila.
| Aplikasyon | Pangunahing Kinakailangan | Bakit Thermoelectric Cooler |
| Mga Medical Diagnostic Device | Tumpak na kontrol sa temperatura | +/- 0.1°C katumpakan, walang vibration |
| Laser System | Compact, tumpak na paglamig | Maliit na sukat, mabilis na tugon |
| Mga upuan sa Automotive | Paglamig at pag-init | Nababaligtad sa pamamagitan ng kasalukuyang pagbaligtad |
| Mga Portable Cooler | Compact, pinapagana ng baterya | Mababang kapangyarihan, walang nagpapalamig |
| Kagamitang Telecom | Maaasahan, walang maintenance | Walang gumagalaw na bahagi, mahabang buhay |
| Aerospace | Magaan, walang vibration | Compact, solid-state |
Sa aming pabrika, nakikipagtulungan kami sa mga customer sa lahat ng industriyang ito upang magbigay ng mga Thermoelectric Cooler na nakakatugon sa kanilang mga partikular na kinakailangan. Maaari kaming magbigay ng mga karaniwang module o custom-designed assemblies. Ang aming engineering team ay maaaring tumulong sa mga thermal calculation, pagpili ng module, at system integration.
Ang pagsusuri sa isang supplier ng Thermoelectric Cooler ay nangangailangan ng pagtuon sa kakayahan sa pagmamanupaktura, kontrol sa kalidad, teknikal na suporta, at karanasan. Ang tagapagtustos ay dapat na may kakayahan na gumawa ng mga semiconductor pellet at mag-assemble ng mga module sa mga kinakailangang detalye. Nangangailangan ito ng espesyal na kagamitan para sa pellet dicing, paghihinang, at pagsubok. Ang supplier ay dapat magkaroon ng isang sistema ng kontrol sa kalidad na nagsisiguro ng pare-parehong pagganap at pagiging maaasahan. Kabilang dito ang pagsubok para sa ΔTmax, Qmax, at higpit ng pagtagas. Ang supplier ay dapat may teknikal na suporta upang tumulong sa pagpili ng module at disenyo ng thermal system. Ang talahanayan sa ibaba ay nagbubuod ng pamantayan sa pagsusuri.
| Pamantayan sa Pagsusuri | Ano ang Hahanapin | Bakit Ito Mahalaga |
| Kakayahang Paggawa | Paggawa ng pellet, kagamitan sa pagpupulong ng module | Tinitiyak ang kalidad at pagkakapare-pareho ng produkto |
| Kontrol sa Kalidad | ISO 9001, mga rekord ng pagsubok | Tinitiyak ang pare-parehong pagganap |
| Teknikal na Suporta | Thermal engineering, tulong sa disenyo | Tumutulong sa pagpili ng tamang module |
| karanasan | Track record sa thermoelectric na industriya | Nagpapakita ng kakayahan at pagiging maaasahan |
| Pagpapasadya | Kakayahang magdisenyo ng mga custom na module | Nakakatugon sa mga partikular na kinakailangan sa aplikasyon |
Sa X-Meritan, ang aming pabrika ay gumagawa ng mga Thermoelectric Cooler sa loob ng mahigit isang dekada. Namuhunan kami sa advanced na paggawa ng pellet at kagamitan sa pagpupulong ng module. Kami ay sertipikadong ISO 9001, at pinapanatili namin ang mga detalyadong talaan ng lahat ng mga pagsubok sa pagganap. Available ang aming technical team para tumulong sa pagpili ng module at disenyo ng thermal system. Inaanyayahan ka naming suriin kami laban sa mga pamantayang ito at isaalang-alang kami bilang iyong kasosyo para sa Thermoelectric Cooler.
Ang sumusunod na talahanayan ay nagbibigay ng mga pangunahing parameter ng produkto para sa aming Thermoelectric Cooler. Idinisenyo ang mga module na ito para sa malawak na hanay ng mga application, mula sa mga medikal na device hanggang sa consumer electronics. Ang aming pabrika ay maaari ding gumawa ng mga custom na module upang matugunan ang mga partikular na kinakailangan.
| Parameter | Saklaw ng Pagtutukoy | Mga Tala |
| ΔTmax | 60°C - 75°C | Depende sa grade ng module |
| Qmax | 10 W - 200 W | Sa ΔT=0 |
| Imax | 2 A - 15 A | Pinakamataas na kasalukuyang operating |
| Vmax | 3 V - 30 V | Pinakamataas na operating boltahe |
| Laki ng Module | 10 x 10 mm hanggang 62 x 62 mm | Available ang mga custom na laki |
| Bilang ng mga Yugto | 1 - 5 | Multi-stage para sa mas mataas na ΔT |
| Ceramic substrate | Alumina, Aluminum Nitride | AlN para sa mas mataas na thermal conductivity |
| Panghinang | Sn-Sb, Sn-Bi, Au-Sn | Pinili para sa hanay ng temperatura |
| Operating Temperatura | -50°C hanggang +150°C | Depende sa solder at materyales |
| Life Expectancy | 100,000+ oras | Sa wastong thermal management |
Sa aming pabrika, ginagawa namin ang aming Thermoelectric Cooler upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang ΔTmax, Qmax, laki, at bilang ng mga yugto upang umangkop sa iyong partikular na aplikasyon. Kasama sa aming sistema ng pagkontrol sa kalidad ang pagsubok ng bawat module para sa pagganap at pagiging maaasahan. Ang layunin namin ay bigyan ang aming mga customer ng de-kalidad na Thermoelectric Cooler na nakakatugon sa kanilang mga pangangailangan sa thermal management.
Tanong 1: Ano ang karaniwang kahusayan ng isang thermoelectric cooler kumpara sa isang compressor-based system?
Sagot: Ang coefficient of performance (COP) ng isang Thermoelectric Cooler ay karaniwang 0.5 hanggang 1.5, habang ang isang compressor-based na system ay karaniwang may COP na 2 hanggang 4. Nangangahulugan ito na ang Thermoelectric Cooler ay hindi gaanong episyente at kumokonsumo ng mas maraming kapangyarihan para sa parehong dami ng paglamig. Gayunpaman, ang kanilang compact na laki, kakulangan ng mga gumagalaw na bahagi, at tumpak na kontrol sa temperatura ay ginagawa silang mas pinili para sa maraming mga aplikasyon kung saan ang kahusayan ay pangalawa sa iba pang mga salik na ito.
Tanong 2: Maaari bang gamitin ang thermoelectric cooler para sa parehong paglamig at pag-init?
Sagot: Oo, ang Thermoelectric Cooler ay maaaring gamitin para sa parehong paglamig at pag-init. Sa pamamagitan ng pag-reverse ng direksyon ng kasalukuyang DC, ang mainit at malamig na panig ay pinagpalit. Ginagawa nitong perpekto ang Thermoelectric Cooler para sa mga application na nangangailangan ng parehong pagpapalamig at pag-init, tulad ng mga upuan sa sasakyan, mga wine chiller, at mga medikal na device. Ang paglipat ay madalian at hindi nangangailangan ng karagdagang mga bahagi.
Tanong 3: Ano ang pinakamataas na pagkakaiba ng temperatura na maaaring makamit ng thermoelectric cooler?
Sagot: Ang maximum na pagkakaiba sa temperatura (ΔTmax) ng isang single-stage na Thermoelectric Cooler ay karaniwang 60°C hanggang 75°C. Para sa mas mataas na pagkakaiba sa temperatura, ginagamit ang mga multi-stage na module. Ang isang multi-stage na module ay maaaring makamit ang ΔTmax na 100°C o higit pa. Ang aktwal na pagkakaiba sa temperatura na nakamit sa isang aplikasyon ay depende sa pagkarga ng init at sa kahusayan ng heat sink sa mainit na bahagi.
Tanong 4: Gaano katagal ang mga thermoelectric cooler?
Sagot: Ang mga Thermoelectric Cooler ay may mahabang pag-asa sa buhay, karaniwang 100,000 hanggang 200,000 na oras, dahil wala silang mga gumagalaw na bahagi. Ang buhay ay limitado sa pamamagitan ng pagkasira ng mga solder joints at mga semiconductor na materyales. Sa wastong pamamahala ng thermal at mga kondisyon ng pagpapatakbo, ang Thermoelectric Cooler ay maaaring tumagal ng maraming taon. Sinusuri ng aming pabrika ang aming mga module upang matiyak na natutugunan ng mga ito ang aming mga detalye sa pag-asa sa buhay.

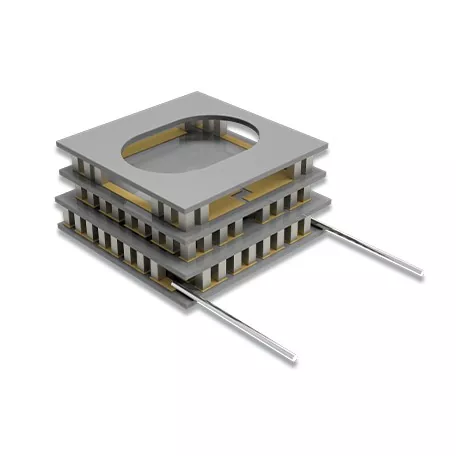

Tanong 5: Ano ang pagkakaiba sa pagitan ng single-stage at multi-stage na thermoelectric cooler?
Sagot: Ang isang single-stage na Thermoelectric Cooler ay may isang layer ng semiconductor pellets at maaaring makamit ang ΔTmax na 60°C hanggang 75°C. Ang isang multi-stage na Thermoelectric Cooler ay may maraming mga layer na nakasalansan sa ibabaw ng bawat isa, na ang bawat layer ay nag-aambag sa pangkalahatang pagkakaiba sa temperatura. Ang mga multi-stage na module ay maaaring makamit ang ΔTmax na 100°C o higit pa, ngunit mayroon silang mas mababang cooling power (Qmax) at mas mahal. Ginagamit ang mga ito para sa mga application na nangangailangan ng napakababang temperatura, tulad ng mga infrared detector at CCD sensor.
Ang Peltier effect ay ang phenomenon na nagpapakilala sa Thermoelectric Cooler mula sa mga conventional cooling device. Nagbibigay-daan ito sa solid-state heat pumping na walang gumagalaw na bahagi, walang nagpapalamig, at walang vibration. Ginagawa nitong perpekto ang Thermoelectric Cooler para sa mga application na nangangailangan ng compact na laki, tumpak na kontrol sa temperatura, at kakayahang lumipat sa pagitan ng paglamig at pag-init. Bagama't hindi gaanong mahusay ang mga ito kaysa sa mga sistemang nakabatay sa compressor, ang kanilang mga natatanging bentahe ay ginagawa silang tanging mapagpipilian para sa maraming hinihinging aplikasyon. Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay may kadalubhasaan at kagamitan sa paggawa ng mga de-kalidad na Thermoelectric Cooler na nakakatugon sa mga pinaka-hinihingi na kinakailangan. Gumagamit kami ng mataas na kalidad na mga semiconductor na materyales, precision assembly na proseso, at mahigpit na pagsubok upang matiyak na ang aming mga module ay nagbibigay ng maaasahang pagganap at mahabang buhay ng serbisyo.
Nagdidisenyo ka man ng mga medikal na device, laser system, automotive component, o consumer electronics, iniimbitahan ka naming makipag-ugnayan sa amin para talakayin ang iyong mga kinakailangan sa Thermoelectric Cooler. Maaari kaming magbigay ng mga sample, teknikal na data, at mga naka-customize na solusyon. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga negosyo sa buong mundo.
Makipag-ugnayan sa Fuzhou X-Meritan Technology Co., Ltd. ngayonpara talakayin ang iyong mga kinakailangan sa Thermoelectric Cooler at tuklasin kung paano malulutas ng epekto ng Peltier ang iyong mga hamon sa thermal management.
