Ang LiDAR system sa isang autonomous na sasakyan o isang roadside sensor unit ay dapat gumana nang maaasahan sa isang hanay ng temperatura na maaaring sumasaklaw mula -40°C sa taglamig hanggang +85°C sa direktang sikat ng araw sa tag-araw. Sa loob ng pabahay, ang mga laser diode, photodetector, at optical na bahagi ay sensitibo sa temperatura. Maaaring baguhin ng pagbabago ng ilang degree ang emission wavelength ng laser, bawasan ang signal-to-noise ratio ng detector, at i-distort ang optical alignment. Ang resulta ay isang pagkasira ng katumpakan ng saklaw at kalidad ng point cloud. Para sa procurement engineer na tumutukoy sa mga bahagi ng thermal management, ang tanong ay hindi kung kailangan ang pagkontrol sa temperatura, ngunit kung aling teknolohiya ang makapaghahatid nito sa loob ng laki, kapangyarihan, at mga limitasyon sa pagiging maaasahan ng LiDAR system.Mga Thermoelectric Cooleray lumitaw bilang ang ginustong solusyon para sa marami sa mga hamong ito.
Ang gabay na ito ay isinulat para sa mga mamimili at mga inhinyero ng disenyo na kailangang maunawaan kung paano tinutugunan ng mga Thermoelectric Cooler ang mga hamon sa pagkontrol ng temperatura sa mga LiDAR system. Sasaklawin namin ang mga partikular na hamon sa thermal sa LiDAR, ang prinsipyo ng pagpapatakbo ng mga thermoelectric cooler, ang mga pangunahing detalye na susuriin, ang mga pagsasaalang-alang sa pagsasama, at ang pamantayan para sa pagpili ng isang supplier. Magbibigay din kami ng mga detalyadong parameter ng produkto mula sa aming pabrika saFuzhou X-Meritan Technology Co., Ltd.Gumagawa ka man ng LiDAR system para sa automotive, industrial, o mapping application, tutulungan ka ng gabay na ito na piliin ang tamang thermoelectric cooler para sa iyong mga kinakailangan sa thermal management.
Ang mga LiDAR system ay nagpapakita ng natatanging hanay ng mga thermal challenge na naiiba sa iba pang electronic system. Ang unang hamon ay ang sensitivity ng laser diode. Ang emission wavelength ng isang laser diode ay nagbabago sa temperatura sa bilis na humigit-kumulang 0.3 nm/°C. Para sa isang LiDAR system na gumagamit ng narrowband optical filter o wavelength-sensitive detection, ang drift na ito ay maaaring magdulot ng mismatch sa pagitan ng laser wavelength at ng filter passband, na binabawasan ang lakas ng signal at ang detection range. Ang pangalawang hamon ay ang thermal noise ng photodetector. Ang madilim na kasalukuyang at ang katumbas na lakas ng ingay ng detector ay tumataas nang may temperatura, na nagpapababa sa ratio ng signal-to-noise at ang katumpakan ng pagsukat ng distansya. Ang ikatlong hamon ay ang thermal expansion ng optical bench. Ang mga optical na bahagi ay naka-mount sa isang karaniwang bench, at kung ang bangko ay lumawak o kumukontra sa temperatura, ang pagkakahanay ng laser, ang detektor, at ang scanning optics ay maaaring maglipat, na magdulot ng mga error sa pagturo. Ang talahanayan sa ibaba ay nagbubuod sa mga hamong ito at ang mga epekto nito.
| Hamon | Pinagmulan | Epekto sa Pagganap ng LiDAR |
| Laser Wavelength Drift | Koepisyent ng temperatura ng laser diode | Nabawasan ang lakas ng signal, pagkawala ng saklaw |
| Pagtaas ng Ingay ng Detector | Thermal noise sa photodetector | Mas mababang SNR, nabawasan ang katumpakan |
| Pagpapalawak ng Optical Bench | Thermal expansion ng mounting materials | Maling pagkakahanay, mga error sa pagturo |
| Mga Extreme na Temperatura sa Ambient | Kapaligiran sa pagpapatakbo | Pagkabigo ng system o pagkasira ng pagganap |
| Densidad ng Pagwawaldas ng init | Compact na enclosure | Na-localize ang mga hot spot, mga thermal gradient |
Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay gumagawa ng mga Thermoelectric Cooler na partikular na idinisenyo upang tugunan ang mga hamong ito. Nauunawaan namin ang mga kinakailangan sa thermal ng mga LiDAR system, at nakikipagtulungan kami sa aming mga customer upang piliin ang tamang cooler para sa kanilang partikular na kapangyarihan ng laser, uri ng detector, at mga kondisyon sa kapaligiran.

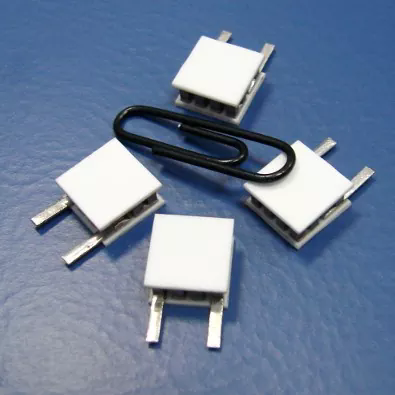

Ang Thermoelectric Cooler ay isang solid-state heat pump na gumagamit ng Peltier effect upang maglipat ng init mula sa isang gilid ng device patungo sa isa pa kapag may DC current. Ang aparato ay binubuo ng isang hanay ng mga semiconductor pellet, karaniwang bismuth telluride, na nasa pagitan ng dalawang ceramic na substrate. Kapag ang kasalukuyang daloy, ang isang panig ay nagiging malamig (ang malamig na bahagi) at ang isa naman ay nagiging mainit (ang mainit na bahagi). Ang init ay hinihigop sa malamig na bahagi at inilabas sa mainit na bahagi, kung saan ito ay napapawi ng isang heatsink. Ang pag-reverse ng kasalukuyang ay binabaligtad ang direksyon ng paglipat ng init, na nagpapahintulot sa parehong aparato na magamit para sa parehong paglamig at pag-init. Ang bidirectional control na ito ay isang pangunahing bentahe para sa mga LiDAR system na dapat gumana sa parehong mainit at malamig na kapaligiran. Inihahambing ng talahanayan sa ibaba ang mga thermoelectric cooler sa iba pang mga teknolohiya sa paglamig.
| Teknolohiya | Pagpapalamig/Pag-init | Sukat | Katumpakan | pagiging maaasahan | Ingay/Vibration |
| Thermoelectric Cooler | pareho | Compact | Mataas (+/- 0.1°C) | Mataas (solid state) | wala |
| Nakabatay sa Compressor | pareho | Malaki | Katamtaman | Katamtaman (mga gumagalaw na bahagi) | Mataas |
| Fan-Based | Pagpapalamig lang | Katamtaman | Mababa | Katamtaman (bearing wear) | Katamtaman |
| Heat Pipe | Pagpapalamig lang | Compact | Mababa | Mataas | wala |
Sa aming pabrika, idinisenyo namin ang aming mga Thermoelectric Cooler para sa mga hinihinging kinakailangan ng mga LiDAR system. Gumagamit kami ng mga high-performance na bismuth telluride pellet at advanced na ceramic substrates para makamit ang mataas na kapasidad sa paglamig sa isang compact footprint. Available ang aming mga cooler na may pinagsama-samang mga sensor ng temperatura at control electronics, na nagbibigay-daan sa tumpak na pag-stabilize ng temperatura ng laser diode at ng detector.
Kapag pumipili ng Thermoelectric Cooler para sa LiDAR system, dapat suriin ng mga mamimili ang ilang pangunahing detalye. Tinutukoy ng cooling capacity (Qc) kung gaano karaming init ang maaaring alisin ng cooler sa isang partikular na pagkakaiba sa temperatura. Para sa mga application ng LiDAR, ang kapasidad ng paglamig ay dapat sapat upang mahawakan ang pagkarga ng init mula sa laser diode, ang detektor, at anumang iba pang bahaging bumubuo ng init. Tinutukoy ng maximum temperature differential (ΔTmax) ang maximum na pagkakaiba sa temperatura na maaaring makuha ng cooler sa pagitan ng malamig at mainit na panig. Tinutukoy ng mga kasalukuyang rating at boltahe ang mga kinakailangan sa supply ng kuryente. Tinutukoy ng bakas ng paa at kapal ang mga hadlang sa pagsasama. Tinutukoy ng koepisyent ng pagganap (COP) ang kahusayan ng palamigan. Ang talahanayan sa ibaba ay nagbubuod sa mga pagtutukoy na ito.
| Pagtutukoy | Karaniwang Saklaw para sa LiDAR | Kahalagahan |
| Kapasidad ng Paglamig (Qc) | 5 W - 50 W | Dapat lumampas sa kabuuang pagkarga ng init |
| Max Temperature Differential (ΔTmax) | 65°C - 75°C | Tinutukoy ang kakayahan sa paglamig |
| Kasalukuyan (Imax) | 2 A - 8 A | Tinutukoy ang supply ng kuryente |
| Boltahe (Vmax) | 5 V - 24 V | Tinutukoy ang supply ng kuryente |
| bakas ng paa | 10 x 10 mm hanggang 40 x 40 mm | Tinutukoy ang integrasyon |
| kapal | 2 mm - 6 mm | Tinutukoy ang integrasyon |
| Coefficient of Performance (COP) | 0.3 - 0.6 | Tinutukoy ang kahusayan ng kapangyarihan |
Sa Fuzhou X-Meritan Technology Co., Ltd., nag-aalok ang aming pabrika ng hanay ng Thermoelectric Cooler na may iba't ibang kapasidad sa paglamig, footprint, at rating ng boltahe. Matutulungan namin ang aming mga customer na piliin ang tamang cooler para sa kanilang partikular na LiDAR thermal requirement. Ang aming engineering team ay maaari ding magbigay ng thermal simulation at suporta sa disenyo para matiyak na ang cooler ay maayos na naisama sa LiDAR housing.
Ang pagganap ng isang Thermoelectric Cooler sa isang LiDAR system ay nakasalalay hindi lamang sa cooler mismo kundi pati na rin sa kung paano ito isinama. Maraming mga kadahilanan ang maaaring makaapekto sa pagganap. Ang una ay ang thermal interface sa pagitan ng cooler at ng laser diode o detector. Ang isang mahinang thermal interface, tulad ng isang dry joint o isang hindi pantay na ibabaw, ay maaaring tumaas ang thermal resistance at mabawasan ang pagiging epektibo ng paglamig. Ang pangalawa ay ang disenyo ng heatsink. Ang mainit na bahagi ng palamigan ay dapat na makapag-alis ng init sa kapaligiran. Kung ang heatsink ay maliit ang laki o ang airflow ay hindi sapat, ang mainit na bahagi ng temperatura ay tataas, na magpapababa sa kapasidad ng paglamig at posibleng mag-overheat sa palamigan. Ang pangatlo ay ang thermal isolation ng malamig na bahagi. Ang malamig na bahagi ay dapat na nakahiwalay sa kapaligiran upang maiwasan ang pagtagas ng init na makakabawas sa kahusayan sa paglamig. Ang talahanayan sa ibaba ay nagbubuod sa mga salik na ito sa pagsasama.
| Salik ng Pagsasama | Epekto sa Pagganap | Pagpapagaan |
| Thermal Interface Material | Ang mahinang interface ay nagpapataas ng thermal resistance | Gumamit ng high-conductivity na thermal grease o pad |
| Disenyo ng Heatsink | Ang hindi sapat na heatsink ay nakakabawas sa kapasidad ng paglamig | Laki ng heatsink para sa maximum na pagkarga ng init |
| Daloy ng hangin | Ang mahinang daloy ng hangin ay nagpapataas ng mainit na bahagi ng temperatura | Tiyakin ang sapat na bentilasyon o sapilitang hangin |
| Malamig na Paghihiwalay sa Gilid | Binabawasan ng paglabas ng init ang kahusayan sa paglamig | Gumamit ng pagkakabukod sa paligid ng malamig na bahagi |
| Pagkondensasyon | Maaaring mabuo ang kahalumigmigan sa malamig na ibabaw | Gumamit ng selyadong enclosure o desiccant |
Sa aming pabrika, nagbibigay kami ng teknikal na suporta upang matulungan ang aming mga customer na isama ang Thermoelectric Cooler sa kanilang LiDAR system. Maaari kaming magrekomenda ng mga materyales sa thermal interface, mga disenyo ng heatsink, at mga paraan ng sealing na nagsisiguro ng pinakamainam na pagganap. Ang aming layunin ay tulungan ang aming mga customer na makamit ang katatagan ng temperatura na kinakailangan ng kanilang LiDAR system.
Ang pagsusuri sa isang supplier ng Thermoelectric Coolers para sa mga application ng LiDAR ay nangangailangan ng pagtuon sa kakayahan ng thermal na disenyo, kalidad ng pagmamanupaktura, pagsubok, at suporta sa aplikasyon. Ang supplier ay dapat magkaroon ng kakayahan na magdisenyo at gumawa ng mga cooler sa mga kinakailangang detalye, kabilang ang mga custom na footprint at rating ng boltahe. Ang kalidad ng pagmamanupaktura ay dapat na pare-pareho, na may mahigpit na pagpapahintulot sa paglalagay ng pellet at ang ceramic flatness. Dapat subukan ng supplier ang bawat cooler para sa kapasidad ng paglamig, ΔTmax, at leak current. At ang tagapagtustos ay dapat magbigay ng suporta sa aplikasyon, kabilang ang thermal simulation at gabay sa pagsasama. Ang talahanayan sa ibaba ay nagbubuod sa mga pamantayan sa pagsusuri na ito.
| Pamantayan sa Pagsusuri | Ano ang Hahanapin | Bakit Ito Mahalaga |
| Thermal Design Capability | Custom na disenyo, thermal simulation | Tinitiyak ang pinakamainam na pagganap para sa application |
| Kalidad ng Paggawa | Katumpakan pellet placement, ceramic flatness | Tinitiyak ang pare-parehong pagganap at pagiging maaasahan |
| Pagsubok | Kapasidad ng paglamig, ΔTmax, kasalukuyang tumagas | Tinitiyak na ang cooler ay nakakatugon sa mga pagtutukoy |
| Suporta sa Application | Gabay sa pagsasama, thermal simulation | Tumutulong na makamit ang pinakamainam na pagganap ng system |
Sa X-Meritan, ang aming pabrika ay gumagawa ng Thermoelectric Cooler sa loob ng mahigit isang dekada. Mayroon kaming malawak na karanasan sa thermal design at manufacturing. Sinusubukan namin ang bawat cooler bago ipadala at nagbibigay ng teknikal na suporta sa aming mga customer. Inaanyayahan ka naming suriin kami laban sa mga pamantayang ito at isaalang-alang kami bilang iyong kasosyo para sa mga thermoelectric cooler ng LiDAR.
Ang sumusunod na talahanayan ay nagbibigay ng mga pangunahing parameter ng produkto para sa aming Thermoelectric Cooler. Idinisenyo ang mga cooler na ito para sa mga LiDAR system at iba pang precision thermal management application. Ang aming pabrika ay maaari ding gumawa ng mga custom na cooler upang matugunan ang mga partikular na kinakailangan.
| Parameter | Saklaw ng Pagtutukoy | Mga Tala |
| Kapasidad ng Paglamig (Qc) | 5 W - 50 W | Sa ΔT = 0°C |
| Max Temperature Differential (ΔTmax) | 65°C - 75°C | Sa Qc = 0 W |
| Kasalukuyan (Imax) | 2 A - 8 A | Pinili para sa power supply |
| Boltahe (Vmax) | 5 V - 24 V | Pinili para sa power supply |
| bakas ng paa | 10 x 10 mm hanggang 40 x 40 mm | Available ang mga custom na laki |
| kapal | 2 mm - 6 mm | Pinili para sa pagsasama |
| Karamik na Materyal | Alumina (Al2O3) | Pamantayan |
| Materyal na Pellet | Bismuth Telluride (Bi2Te3) | Mataas ang pagganap |
| Operating Temperatura | -40°C hanggang +85°C | Pinili para sa kapaligiran |
| Mga Pagpipilian sa Pagsasama | Sensor, kontrolin ang electronics | Available ang mga custom na opsyon |
| MOQ | 100 piraso | Negotiable para sa malalaking order |
| Lead Time | 2 - 4 na linggo | Depende sa dami at pagpapasadya |
Sa aming pabrika, ginagawa namin ang aming Thermoelectric Cooler upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang kapasidad ng paglamig, footprint, boltahe, at mga opsyon sa pagsasama upang umangkop sa iyong mga partikular na pangangailangan. Kasama sa aming quality control system ang inspeksyon ng mga hilaw na materyales, in-process na inspeksyon, at panghuling inspeksyon bago ipadala. Ang layunin namin ay bigyan ang aming mga customer ng de-kalidad na Thermoelectric Cooler na nakakatugon sa kanilang mga pangangailangan sa LiDAR thermal management.
Tanong 1: Maaari bang magpalamig at magpainit ang isang thermoelectric cooler sa isang LiDAR system?
Sagot: Oo, ang Thermoelectric Cooler ay parehong maaaring magpalamig at magpainit. Sa pamamagitan ng pag-reverse ng polarity ng kasalukuyang DC, ang direksyon ng paglipat ng init ay nababaligtad. Nagbibigay-daan ito sa parehong palamigan na painitin ang laser diode sa malamig na kapaligiran at palamig ito sa mainit na kapaligiran. Ang kakayahang bidirectional na ito ay mahalaga para sa mga LiDAR system na dapat gumana sa malawak na hanay ng temperatura. Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming mga cooler ay idinisenyo para sa bidirectional na operasyon.
Tanong 2: Gaano karaming kapangyarihan ang kinokonsumo ng thermoelectric cooler sa isang LiDAR system?
Sagot: Ang pagkonsumo ng kuryente ay depende sa kapasidad ng paglamig, pagkakaiba ng temperatura, at COP. Ang karaniwang thermoelectric cooler para sa LiDAR ay maaaring kumonsumo ng 5 hanggang 20 watts. Ang COP ay karaniwang 0.3 hanggang 0.6, ibig sabihin, sa bawat watt ng init na inalis, ang cooler ay kumokonsumo ng 1.7 hanggang 3.3 watts ng kuryente. Ang pagkonsumo ng kuryente ay dapat isaalang-alang sa pangkalahatang badyet ng kuryente ng system.
Tanong 3: Ano ang karaniwang katatagan ng temperatura na makakamit gamit ang thermoelectric cooler?
Sagot: Sa pamamagitan ng maayos na idinisenyong control loop, ang Thermoelectric Cooler ay makakamit ang katatagan ng temperatura na +/- 0.1°C o mas mataas. Ang antas ng katumpakan na ito ay mahalaga para sa mga LiDAR system na nangangailangan ng matatag na wavelength ng laser at pagganap ng detector. Ang katatagan ay depende sa kalidad ng sensor ng temperatura, ang control electronics, at ang thermal na disenyo ng system.
Tanong 4: Maaari bang gamitin ang mga thermoelectric cooler sa mga automotive LiDAR system?
Sagot: Oo, ang Thermoelectric Cooler ay ginagamit sa mga automotive LiDAR system. Dapat nilang matugunan ang mga kinakailangan sa sasakyan para sa vibration, shock, at temperature cycling. Sa aming pabrika, nag-aalok kami ng mga cooler na nasubok sa mga pamantayan ng automotive, kabilang ang vibration at thermal shock. Maaari din kaming magbigay ng AEC-Q100 qualified control electronics para sa mga automotive application.
Tanong 5: Paano ko pipiliin ang tamang thermoelectric cooler para sa aking LiDAR system?
Sagot: Upang piliin ang tamang Thermoelectric Cooler, kailangan mong matukoy ang kabuuang pagkarga ng init, ang kinakailangang pagkakaiba sa temperatura, ang magagamit na supply ng kuryente, at ang mga hadlang sa pagsasama. Matutulungan ka ng aming engineering team na kalkulahin ang mga kinakailangang ito at piliin ang pinakamainam na cooler para sa iyong aplikasyon. Nagbibigay din kami ng suporta sa thermal simulation upang i-verify ang disenyo bago ang prototyping.
Ang mga LiDAR system ay nagpapakita ng mga makabuluhang hamon sa pagkontrol sa temperatura, mula sa laser wavelength drift at ingay ng detector hanggang sa optical misalignment at ambient extremes. Tinutugunan ng mga Thermoelectric Cooler ang mga hamong ito nang may tumpak, bidirectional, solid-state na temperatura na kontrol sa isang compact at maaasahang pakete. Para sa mga procurement engineer at design team, ang pag-unawa sa mga thermal challenge, ang mas cool na mga detalye, at ang pagsasaalang-alang sa pagsasama ay mahalaga para sa pagpili ng tamang solusyon. Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay may kadalubhasaan at kakayahang gumawa ng mga Thermoelectric Cooler na nakakatugon sa mga hinihinging kinakailangan ng mga LiDAR system. Mahigpit kaming nakikipagtulungan sa aming mga customer upang piliin ang tamang cooler at upang matiyak ang matagumpay na pagsasama.
Gumagawa ka man ng LiDAR para sa mga autonomous na sasakyan, industriyal na automation, o mga application sa pagmamapa, iniimbitahan ka naming makipag-ugnayan sa amin upang talakayin ang iyong mga kinakailangan. Maaari kaming magbigay ng mga sample, teknikal na data, at mga naka-customize na solusyon. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga developer ng LiDAR system sa buong mundo.
Makipag-ugnayan sa Fuzhou X-Meritan Technology Co., Ltd. ngayonupang talakayin ang iyong mga kinakailangan sa LiDAR Thermoelectric Cooler at tuklasin kung paano matitiyak ng aming mga produkto ang thermal stability na kailangan ng iyong system.
