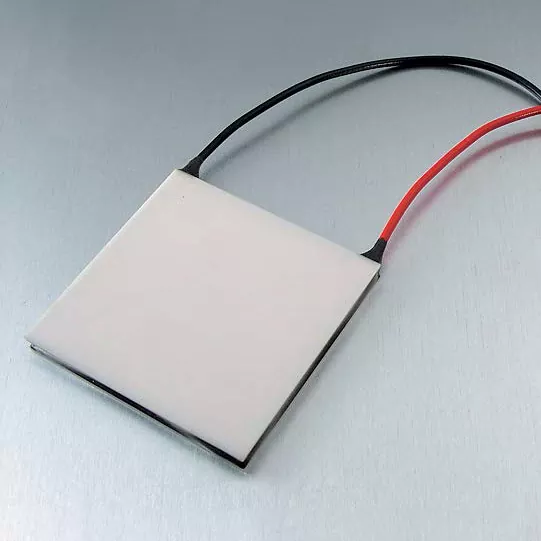

X-Meritannagbibigay ng mga General Thermoelectric Cooler para sa mga application na nangangailangan ng katamtamang heat pumping na walang compressor, refrigerant, o gumagalaw na bahagi. Saklaw ng kategoryang itokaraniwang thermoelectric modulesginagamit sa mga portable cooling box, maliliit na electronic enclosure, kagamitan sa laboratoryo, at mga katulad na gawain kung saan mahalaga ang pagiging simple at compact na sukat kaysa sa pinakamataas na pagganap.
Para sa mga heat load na higit sa humigit-kumulang 60 W, o para sa mga application na nangangailangan ng mas malaking pagkakaiba sa temperatura sa ilalim ng pagkarga, ang aming high-capacity na thermoelectric cooler series ay mas angkop. Nakatuon ang page na ito sa hanay ng pangkalahatang layunin.
Ang pangkalahatang TE cooler ay isang solid-state heat pump. Kapag ang direktang kasalukuyang dumaan sa module, ang isang ceramic na mukha ay sumisipsip ng init at ang isa ay naglalabas nito. Ang bahaging nagpapalabas ng init ay dapat na nakakabit sa isang heat sink. Kung walang tamang pag-aalis ng init, tumataas ang temperatura ng module at mabilis na bumababa ang pagganap ng paglamig.
Ang isang kumpletong sistema ng paglamig ay nangangailangan din ng isang DC power source at karaniwang isang fan. Kapag ang mga sangkap na ito ay pinagsama sa isang yunit, ito ay nagiging isang thermoelectric cooler assembly. Maaari naming ibigay ang module nang mag-isa o bilang isang pre-assembled unit na may kasamang heat sink at fan.
|
Parameter |
Saklaw o Opsyon |
Mga Tala |
|
Pinakamataas na heat pumping (Qmax) |
5 W hanggang 60 W |
Sinusukat sa 27°C mainit na bahagi, walang pagkakaiba sa temperatura |
|
Pinakamataas na pagkakaiba sa temperatura (ΔTmax) |
65K hanggang 72K |
Walang inilapat na pagkarga ng init |
|
Na-rate na boltahe |
3 V hanggang 24 V DC |
Mga karaniwang halaga: 5 V, 12 V, 24 V |
|
Na-rate ang kasalukuyang |
1 A hanggang 6 A |
Depende sa bilang at laki ng mga semiconductor pellets |
|
Mainit na gilid na limitasyon ng temperatura |
Hanggang 100°C |
Available ang mas matataas na rating kapag hiniling |
|
Ceramic na substrate |
Alumina (Al₂O₃) |
Standard para sa seryeng ito |
|
patag na ibabaw |
≤ 0.03 mm |
Sapat para sa karamihan ng mga paraan ng pag-mount |
|
Uri ng panghinang |
BiSn |
Walang lead; Opsyon ng PbSn para sa paggamit ng mataas na temperatura |
|
Perimeter seal |
Epoxy |
Moisture resistant, hindi hermetic |
|
bakas ng paa |
15×15 mm hanggang 40×40 mm |
Kapal 3.3 mm hanggang 4.0 mm |
|
Haba ng lead wire |
80 mm hanggang 200 mm |
PVC o Teflon insulation |
Ang lahat ng mga halaga ay sinusuri sa isang batch na batayan. Ang isang buod ng pagsubok ay maaaring ipadala sa bawat order.
Ang Qmax ay hindi katulad ng nagagamit na cooling power. Ang Qmax ay sinusukat kapag walang pagkakaiba sa temperatura sa pagitan ng dalawang panig. Sa totoong operasyon palaging may pagkakaiba. Halimbawa, ang isang module na na-rate sa 30 W Qmax ay maaaring maghatid lamang ng 14 W kapag ang malamig na bahagi ay 25 K sa ibaba ng mainit na bahagi. Gamitin ang performance curve para sa iyong operating point, hindi ang Qmax number lang.
Kapag ang application ay nangangailangan ng isang matatag na malamig na bahagi ng temperatura, ipares ang pangkalahatang TE cooler sa isang temperatura controller. Ang controller ay nagbabasa ng isang sensor tulad ng isang NTC thermistor at inaayos ang kasalukuyang o boltahe sa module. Binabayaran ng feedback loop na ito ang mga pagbabago sa temperatura ng kapaligiran at pagkarga ng init.
Ang isang simpleng on-off na thermostat ay sapat na para sa isang portable cooler. Inirerekomenda ang PID temperature controller para sa mga laboratory stage, sample holder, o anumang proseso na dapat magkaroon ng temperatura sa loob ng isang makitid na banda. Maaari kaming magrekomenda ng isang katugmang controller at sensor para sa iyong module at kumbinasyon ng heat sink.
Sa loob ng bawat module, ang mga thermoelectric na materyales na batay sa bismuth telluride ay bumubuo ng maraming maliliit na pares ng semiconductor. Ang mga pares na ito ay konektado sa elektrikal na serye at naka-sandwich sa pagitan ng dalawang ceramic plate. Ang mga plato ay nagbibigay ng electrical isolation at flat mounting surface.
Para sa karamihan ng mga pangkalahatang layunin sa pagpapalamig, gumagana nang maayos ang karaniwang komposisyon ng materyal. Kung ang iyong proyekto ay nangangailangan ng pagbabago sa pinakamainam na hanay ng temperatura ng pagpapatakbo, maaari naming ayusin ang formulation ng thermoelectric na materyal. Ito ay hindi pangkaraniwan para sa pang-araw-araw na paglamig ngunit available para sa mga custom na order.
Ang panloob na hanay ay protektado ng isang manipis na epoxy seal. Hinaharangan ng seal ang alikabok at bahagyang kahalumigmigan ngunit hindi idinisenyo para sa tuluy-tuloy na paghalay o direktang pagkakalantad sa tubig. Sa mahalumigmig o panlabas na kapaligiran, gumamit ng selyadong enclosure o humiling ng karagdagang encapsulation.
Ang X-Meritan ay gumawa ng mga thermoelectric cooler nang higit sa 10 taon. Ang lugar ng produksyon ay pinananatili bilang isang malinis na kapaligiran upang mabawasan ang alikabok sa mga ceramic surface at solder joints. Pinangangasiwaan ng awtomatikong kagamitan ang paglalagay ng pellet at paghihinang ng reflow.
Sinusubukan ang bawat batch sa isang nakalaang platform ng pagsubok na mas malamig na semiconductor. Kasama sa pamamaraan ng pagsubok ang:
|
Test Item |
Pamamaraan |
|
Qmax |
Thermal test station, 27°C mainit na bahagi, vacuum |
|
ΔTmax |
Walang-load na pagsubok |
|
Elektrisidad na paglaban |
Four-wire na pagsukat ng DC |
|
Visual na inspeksyon |
Pinalaking pagsuri para sa mga bitak, voids, at misalignment |
|
Paglaban sa pagkakabukod |
500 VDC sa pagitan ng mga terminal at ceramic |
Ang mga rekord ng produksyon ay iniingatan para masubaybayan. Maaari kaming magbigay ng isang batch na ulat sa bawat pagpapadala. Available ang mga sample ng pagsusuri bago ang dami ng order.
Bago pumili ng pangkalahatang TE cooler, kumpirmahin ang mga puntong ito:
1. Heat load – Tantyahin ang init na dapat alisin. Magdagdag ng margin na 50% hanggang 100% sa inaasahang halaga.
2. Malamig na temperatura sa gilid – Kung mas mababa ang target na temperatura kumpara sa ambient, mas mababa ang init na maibomba ng module.
3. DC boltahe – 12 V ay karaniwan para sa mobile na paggamit, 24 V para sa mga pang-industriyang cabinet, 5 V para sa maliliit na USB device.
4. Assembly space – Isama ang kapal ng module, heat sink, fan, at thermal interface na materyal sa kabuuang taas.
5. Kapaligiran – Ang kahalumigmigan, alikabok, at panginginig ng boses ay nakakaapekto sa sealing at habang-buhay.
Kung ang anumang punto ay hindi malinaw, ipadala sa amin ang mga detalye ng proyekto. Magrerekomenda kami ng isang module at ibigay ang curve ng pagganap.
Mga portable na cooler at cabinet ng alak Tahimik at compact na mga module para sa maliliit na insulated box at refrigerator ng kotse.
Mga electronic at control cabinet Spot cooling para sa mga power supply, mga compartment ng baterya, at mga selyadong controller kung saan hindi praktikal ang pagdaragdag ng bentilasyon.
Mga maliliit na kasangkapan Kadalasang gumagamit ng isang module na may heatsink at bentilador ang mga water dispenser, palamig ng inumin, at mga personal na kagamitan sa pagpapalamig.
Mga yugto ng laboratoryo at mga may hawak ng sample Kasama ng temperature controller at NTC thermistor, ang module ay may hawak na sample block sa isang nakapirming temperatura.
Hindi palagi. Maraming mga portable cooler ang patuloy na nagpapatakbo ng module mula sa isang DC source. Bumababa ang temperatura sa loob hanggang sa tumagas ang init ay katumbas ng init na nabomba palabas. Ang isang pangunahing thermostat ay nakakatipid ng lakas ng baterya at pinipigilan ang sobrang paglamig.
Ang mainit at malamig na panig ay nagpapalitan. Ang module ay hindi nasira hangga't ang kasalukuyang at boltahe ay nananatili sa loob ng mga rating. Ang tampok na ito ay kapaki-pakinabang para sa mga system na nangangailangan ng parehong pagpainit at paglamig.
Dapat mawala ng heat sink ang pumped heat kasama ang electrical input power. Ang isang praktikal na tuntunin ay sukatin ang heat sink para sa 1.5 hanggang 2 beses ang pinakamataas na kuryente ng module. Para sa 12 V, 4 A module (48 W electrical), magplano ng 70 hanggang 100 W ng kabuuang pag-aalis ng init.
Umiiral ang mga multi-stage na module ngunit hindi bahagi ng pangkalahatang hanay. Binabawasan ng stacking ang magagamit na pagkarga ng init at nagdaragdag ng pagiging kumplikado. Para sa karamihan ng mga pang-araw-araw na gawain sa pagpapalamig, mas gumagana ang isang module na may magandang heat sink. Maaari nating talakayin ang mga opsyon sa maraming yugto para sa mga espesyal na proyekto.
Ang karaniwang produksyon ay gumagamit ng lead-free solder at mga materyales na nakakatugon sa mga kinakailangan ng RoHS. Maaaring ibigay ang dokumentasyon kasama ng order.
Oo. Maaari tayong bumuo ng thermoelectric cooler assembly na may module, heat sink, fan, at mga kable. Ito ay kadalasang mas madali para sa mga customer na mas gusto na huwag hawakan ang thermal interface na materyal at sila mismo ang mag-mount.
