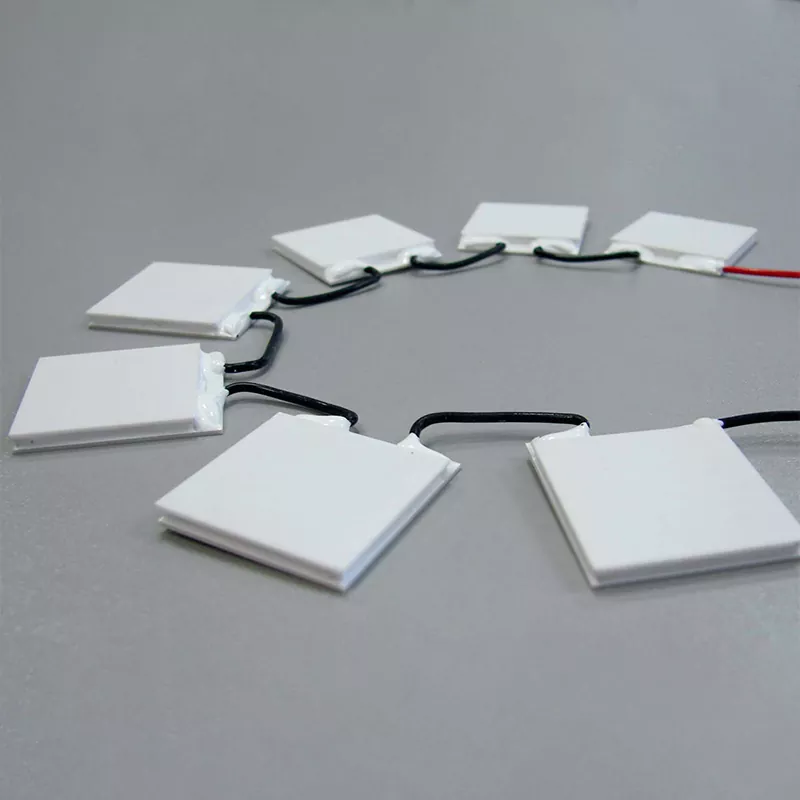

Mga TE Cooler na Mataas ang Kapasidad sa Paglamig para sa Pang-industriya

Nagbibigay ang X-Meritan ng mga thermoelectric cooler (TECs) na idinisenyo para sa tuluy-tuloy na heat pumping sa mga kagamitang pang-industriya. Gumagana ang mga module na ito sa epekto ng Peltier at walang mga compressor, nagpapalamig, o gumagalaw na bahagi. Ginagamit ang mga ito kung saan limitado ang pag-access sa pagpapanatili, hindi katanggap-tanggap ang vibration, o kailangan ang tumpak na kontrol sa temperatura.

Ang serye na may mataas na kapasidad ay nagta-target ng mga system na may makabuluhang pagkarga ng init. Kasama sa mga karaniwang halimbawa ang mga array ng laser diode, kagamitan sa proseso ng semiconductor, at mga instrumentong analytical na bumubuo ng tuluy-tuloy na thermal output.

Gumagawa kami ng High Cooling Capacity na TE Cooler para sa Industrial Applications sa sarili naming pasilidad. Kabilang dito ang paghahanda ng thermoelectric na materyal, pagproseso ng ingot, pellet dicing, pagpupulong ng module, at panghuling pagsubok. Ang kontrol sa mga hakbang na ito ay nagbibigay-daan sa amin na isaayos ang komposisyon ng materyal, geometry ng pellet, at pagpili ng solder upang tumugma sa mga partikular na kondisyon ng operating.

Teknikal na Pagtutukoy

Ang mga karaniwang module ay sumasaklaw sa isang hanay ng mga kapasidad ng paglamig. Inililista ng talahanayan sa ibaba ang mga karaniwang parameter. Available ang mga custom na configuration para sa iba't ibang boltahe, dimensyon, at mga kinakailangan sa mainit na bahagi ng temperatura.

Ang mga pagtutukoy ay na-verify sa isang batch na batayan gamit ang isang thermal test station. Maaaring magbigay ng test report sa bawat kargamento kapag hiniling.

Mahalagang paalala sa Qmax: Ang Qmax ay sinusukat na may zero na pagkakaiba sa temperatura sa pagitan ng mainit at malamig na panig. Sa totoong operasyon, ang malamig na bahagi ay palaging mas malamig kaysa sa mainit na bahagi, kaya ang aktwal na kapasidad ng pumping ng init ay mas mababa. Halimbawa, ang isang module na na-rate sa 200 W Qmax ay maaari lamang mag-alis ng 80 W kapag ang ΔT ay 30 K. Ang pagpili ay dapat na nakabatay sa aktwal na operating point, hindi ang Qmax na numero lamang.

Istraktura at Prinsipyo ng Pagpapatakbo

Ang isang High Cooling Capacity TE Coolers para sa Industrial Applications ay isang solid-state heat pump. Ang direktang kasalukuyang naglilipat ng init mula sa malamig na bahagi patungo sa mainit na bahagi. Ang mainit na bahagi ay dapat na konektado sa isang heat sink o malamig na plato upang tanggihan ang pumped heat kasama ang electrical input power. Kung ang mainit na bahagi ay hindi epektibong pinalamig, ang init ay dumadaloy pabalik sa malamig na bahagi at ang netong kapasidad ng paglamig ay bumaba.

1. Mga Ceramic Substrate

Ang mga panlabas na plato ay gawa sa alumina o aluminyo nitride. Nagbibigay sila ng electrical insulation habang nagsasagawa ng init. Kinokontrol ang flatness sa ibabaw upang matiyak ang magandang thermal contact sa pinagmumulan ng init at heat sink. Inirerekomenda ang isang thermal interface material (TIM) sa pagitan ng ceramic surface at ng mounting surface.

2. Semiconductor Pellets at Electrodes

Ang mga N-type at P-type na bismuth telluride pellets ay konektado sa serye ng mga bakas ng tansong elektrod. Tinutukoy ng bilang at laki ng mga pellet ang boltahe, kasalukuyang, at kapasidad ng paglamig ng module. Gumagamit kami ng multi-layer plating sa mga bakas ng tanso upang maiwasan ang oksihenasyon sa panahon ng pangmatagalang operasyon.

3. Hot Side Heat Rejection

Ang mainit na bahagi ng temperatura ay ang nag-iisang pinakamahalagang salik na nakakaapekto sa pagganap ng TEC. Bawat 10°C na pagtaas sa mainit na bahagi ng temperatura ay karaniwang binabawasan ang kapasidad ng paglamig ng 5–10% at pinabababa ang maximum na matamo na ΔT. Para sa mga module na may mataas na kapasidad, inirerekomenda ang forced air cooling, liquid cooling, o heat pipe assemblies. Ang mga passive heatsink ay bihirang sapat na higit sa 100 W ng kabuuang pagtanggi sa init.

4. Perimeter Seal

Ang isang moisture-resistant na epoxy seal ay pumapalibot sa panloob na hanay ng semiconductor. Ang seal na ito ay hindi nagbibigay ng hermetic sealing, ngunit pinoprotektahan nito ang mga pellets at electrodes mula sa condensation at airborne contaminants sa normal na pang-industriyang kapaligiran. Para sa mataas na kahalumigmigan, washdown, o mga kondisyon sa labas, kinakailangan ang karagdagang encapsulation.

Paggawa at Kontrol ng Kalidad

Gumagawa ang X-Meritan ng mga TEC module sa loob ng bahay. Ang pagkakasunud-sunod ng pagmamanupaktura ay:

Paghahanda ng thermoelectric material ingot

Extrusion at dicing ng mga semiconductor pellets

Awtomatikong paglalagay ng pellet at paghihinang

Metallization ng ceramic substrate

Panghuling pagpupulong at pagsusuri sa kuryente

Ang bawat production batch ay sinusuri para sa internal resistance, cooling capacity, at visual defects. Ang mga rekord ng pagsubok ay pinananatili para sa kakayahang masubaybayan. 建议插入工厂实拍照片或产线流程图片

Mga Paraan ng Pagsubok

Ang mga aktwal na pamantayan sa pagsubok at pamantayan sa pagtanggap ay napagkasunduan sa customer bago ang dami ng produksyon. Makipag-ugnayan sa amin upang talakayin ang iyong mga partikular na kinakailangan.

Mga Sertipikasyon at Pagsunod

Kasalukuyang ina-update ang mga sumusunod na certification at compliance statement.

● ISO 9001:2015 – Quality management system

● ISO 14001 – Environmental management system

● Pagsunod sa RoHS

● REACH pagsunod

● Pagmarka ng CE (kung naaangkop)

● UL certification (kung naaangkop)

Magbibigay kami ng mga kopya ng wastong mga sertipiko kapag hiniling. Mangyaring makipag-ugnay sa amin upang kumpirmahin ang kasalukuyang katayuan.

Mga Pagpipilian sa Pag-customize

Sinasaklaw ng mga karaniwang module ang maraming gawaing pang-industriya na pagpapalamig. Para sa mataas na dami o espesyal na proyekto, nag-aalok kami ng custom na engineering sa mga sumusunod na lugar:

● Custom na footprint at taas

● Mas mataas na temperatura na panghinang at mga substrate para sa Th > 150°C

● Multi-stage TEC modules para sa mas malalim na pagkakaiba sa temperatura

● Pre-mounted heat sinks o cold plates

● Mga pinagsamang sensor ng temperatura (NTC o RTD)

● Mga espesyal na pagsasaayos o konektor ng lead wire

Ang isang karaniwang custom na proyekto ay sumusunod sa prosesong ito:

1. Nagbibigay ang customer ng thermal load, malamig na temperatura sa gilid, kundisyon sa paligid, at mga hadlang sa espasyo.

2. Ginagaya ng aming mga engineer ang kinakailangang module at nagbibigay ng inirerekomendang configuration.

3. Gumagawa kami ng mga sample para sa pagpapatunay ng customer.

4. Sa pag-apruba, magpapatuloy kami sa mass production.

Bakit Pinipili ng Mga Inhinyero ang X-Meritan TEC Module

Sa halip na maglista ng mga generic na pakinabang, narito ang mga partikular na kakayahan na nagpapaiba sa aming mga module:

In-house na pagpoproseso ng thermoelectric na materyal

Kinokontrol namin ang proseso mula sa raw ingot hanggang sa tapos na device. Kabilang dito ang komposisyon ng materyal, laki ng pellet, at mga antas ng doping. Karamihan sa mga supplier ng TEC ay bumibili ng mga pre-made na pellets o wafers at nagbubuo lamang ng mga module. Dahil pinangangasiwaan namin ang materyal mismo, maaari naming ayusin ang halaga ng ZT at i-optimize para sa mga partikular na hanay ng temperatura.

Pagsubok sa pagganap sa antas ng batch

Ang bawat batch ng produksyon ay sinusuri para sa Qmax, ΔTmax, at panloob na pagtutol. Ang mga ulat sa pagsubok ay magagamit sa mga customer. Nagbibigay-daan ito sa iyong i-verify na natutugunan ng mga module ang iyong mga detalye bago isama ang mga ito sa iyong system.

Custom na engineering na walang minimum na parusa sa order

Maraming supplier ang nangangailangan ng malalaking minimum na order para sa mga custom na dimensyon o parameter. Pinapanatili namin ang flexible na pag-iiskedyul ng produksyon, kaya ang mga custom na proyekto na may katamtamang dami ay magagawa. Makipag-ugnayan sa amin para sa iyong pangangailangan kahit na ang inaasahang taunang dami ay ilang daang piraso lamang.

Direktang komunikasyon sa pangkat ng pagmamanupaktura

Kapag nakipag-ugnayan ka sa X-Meritan, nakikipag-usap ka sa mga inhinyero na may access sa data ng produksyon at mga resulta ng pagsubok. Binabawasan nito ang pabalik-balik na tipikal ng mga kumpanya ng pangangalakal at pinaikli ang ikot ng sample na pagsusuri.

Mga Karaniwang Aplikasyon

Ang mga module ng TEC na may mataas na kapasidad sa paglamig ay ginagamit sa mga kapaligiran kung saan hindi praktikal ang aktibong paglamig ng likido o kung saan kinakailangan ang tumpak na kontrol sa temperatura.

Industrial Electronics at Telecommunications

Paglamig para sa mga laser diode at photodetector sa fiber optic system

Thermal na pamamahala para sa mga panlabas na kabinet ng telecom

Pag-stabilize ng temperatura para sa mga power amplifier at RF module

Semiconductor at Laser Equipment

Paglamig ng mga wafer chuck at mga process chamber

Thermal control para sa laser marking at cutting heads

Pag-stabilize ng temperatura para sa mga optical na bangko

Mga Instrumentong Medikal at Analitikal

Mga PCR thermal cyclers at sample block cooling

Kontrol ng temperatura para sa mga compartment ng imbakan ng reagent

Paglamig ng mga sensor ng imahe ng CCD at CMOS

Transportasyon at Espesyal na Kagamitan

Paglamig para sa mga sensor ng LiDAR sa mga autonomous na sasakyan

Mga sistema ng bentilasyon ng upuan

Mga portable na pinalamig na lalagyan

Gabay sa Pagpili ng TEC

Upang tukuyin ang isang mataas na kapasidad na TEC, ihanda ang sumusunod na impormasyon bago makipag-ugnayan sa amin:

Kinakailangan ang cooling load (sa watts) sa malamig na bahagi. Ito ang init na nabuo ng sangkap na kailangan mong palamig.

I-target ang malamig na side temperature at tolerance. Halimbawa, 25°C ± 0.5°C.

Maximum na mainit na side temperature matatanggap mo, batay sa iyong heat sink at mga kondisyon sa paligid.

Ambient temperature range kung saan gagana ang system.

Available ang uri ng heat sink at thermal resistance. Sapilitang hangin, likidong paglamig, o tubo ng init.

Available ang DC boltahe at pinapayagan ang maximum na kasalukuyang draw.

Mga hadlang sa espasyo sa pag-install: haba, lapad, taas, at pattern ng mounting hole.

Mga kinakailangan sa thermal cycling: ilang cycle bawat araw, pag-indayog ng temperatura, at inaasahang habambuhay.

Mga kondisyon sa kapaligiran: halumigmig, alikabok, pagkakalantad sa kemikal, o paggamit sa labas.

Kapag naibigay mo na ang mga detalyeng ito, maaari kaming magrekomenda ng partikular na module o magdisenyo ng custom na solusyon. Magbibigay din kami ng mga curve ng pagganap na nagpapakita ng kapasidad ng paglamig kumpara sa pagkakaiba ng temperatura para sa inirerekomendang kasalukuyang operating.

Mga Madalas Itanong

Q: Paano ko pipiliin ang tamang TEC para sa aking aplikasyon?

A: Kailangan mong malaman ang heat load na aalisin (sa watts), ang maximum na pinapayagang temperatura para sa cooled object, ang ambient temperature, at ang available na heat sink performance sa mainit na bahagi. Ibigay ang mga halagang ito sa aming mga inhinyero, at magrerekomenda kami ng isang module at kasalukuyang tumatakbo.

Q: Ano ang pagkakaiba sa pagitan ng Qmax at aktwal na kapasidad ng paglamig?

A: Ang Qmax ay ang pinakamataas na kapasidad ng heat pumping kapag ang pagkakaiba ng temperatura sa pagitan ng mainit at malamig na panig ay zero. Sa totoong operasyon, palaging may pagkakaiba sa temperatura. Ang aktwal na kapasidad ng paglamig ay bumababa habang tumataas ang ΔT. Kasama sa aming mga datasheet ang mga curve ng pagganap para sa iba't ibang mga operating currents.

Q: Maaari bang mabigo ang isang TEC kung ang mainit na bahagi ay masyadong mainit?

A: Oo. Ang maximum na mainit na bahagi ng temperatura ay tinukoy para sa bawat module. Ang paglampas sa temperatura na ito ay maaaring magpapahina sa mga joint ng panghinang at mabawasan ang buhay ng module. Palaging idisenyo ang mainit na side heat sink para manatili ang Th sa loob ng na-rate na limitasyon sa ilalim ng pinakamasamang sitwasyon sa kapaligiran.

Q: Gaano katagal ang TEC modules?

A: Ang mga TEC module ay walang mga gumagalaw na bahagi, kaya ang mekanikal na pagkasuot ay hindi isang kadahilanan. Gayunpaman, ang thermal cycling ay nagdudulot ng stress sa solder joints at sa kalaunan ay maaaring humantong sa pagtaas ng panloob na resistensya. Nasuri ang mga napiling disenyong may mataas na kapasidad sa pamamagitan ng mga thermal cycling test. Ang aktwal na cycle ng buhay ay depende sa hanay ng temperatura, kasalukuyang, ramp rate, mounting stress, at operating humidity. Maaaring ibigay ang data ng pagsubok para sa mga kwalipikadong proyekto.

Q: Nagbibigay ka ba ng data ng pagsubok o mga ulat ng pagiging maaasahan?

A: Oo. Para sa bawat batch ng produksyon, maaari kaming magbigay ng buod ng mga nasubok na parameter. Para sa mas malalaking order, maaari kaming magsagawa ng karagdagang pagsubok sa pagiging maaasahan gaya ng thermal cycling, mataas na temperatura na storage, at humidity exposure sa bawat napagkasunduang protocol.

Q: Ang epoxy seal ba ay hindi tinatablan ng tubig?

A: Hindi. Ang karaniwang epoxy seal ay moisture-resistant ngunit hindi hermetic. Para sa mga application na may mataas na kahalumigmigan, condensation, o direktang pakikipag-ugnay sa tubig, kinakailangan ang karagdagang encapsulation o isang custom na pabahay.

Makipag-ugnayan at Suporta sa Engineering

Upang humiling ng rekomendasyon o sample, mangyaring ibigay ang sumusunod na impormasyon:

● Heat load na aalisin (W)

● Kinakailangan ang malamig na bahagi ng temperatura o pagkakaiba sa temperatura

● Ambient temperature range

● Magagamit na espasyo para sa TEC at heat sink

● Available ang boltahe ng power supply

● Inaasahang taunang dami

Tumutugon ang aming engineering team sa loob ng isang araw ng negosyo. Nagbibigay kami ng mga sample para sa pagsusuri bago ang dami ng mga order.
