Para sa mga aplikasyon sa fiber optic na komunikasyon, kagamitang medikal, automotive electronics, mga instrumento sa laboratoryo at iba pang mga sistema ng katumpakan, ang pagpili ng pagsasaayos ng TEC ay maaaring direktang makaapekto sa pagganap ng paglamig at pangkalahatang kahusayan ng system. Sinusuportahan ng X-Meritan ang mga series, parallel at mixed series-parallel na configuration, pati na rin ang mga customized na solusyon na binuo sa paligid ng mga drawing ng customer, sample at kondisyon ng application.
Ang isang thermoelectric cooling system ay hindi palaging may isang module na solusyon. Kapag tumaas ang kinakailangang kapasidad ng pagpapalamig o ang magagamit na supply ng kuryente at espasyo sa pag-install ay nagiging mas hinihingi, maaaring kailanganin ng ilang TE cooler na magtulungan.
Ang paraan ng pag-aayos ng mga cooler na ito ay nagiging isang mahalagang bahagi ng disenyo ng system.

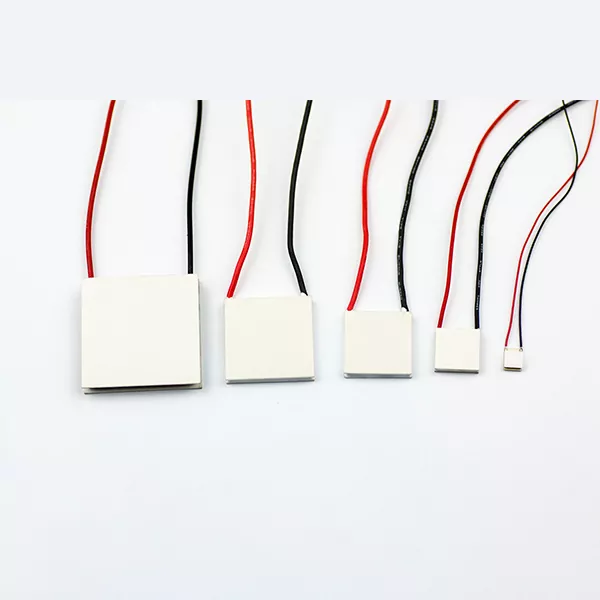

Ang X-Meritan General TE Cooler na may Serial o Parallel Connection para sa Mga Espesyal na Aplikasyon ay maaaring i-configure sa serye o parallel, na nagbibigay-daan sa mga inhinyero na pumili ng angkop na pagsasaayos ayon sa kinakailangang pagganap ng paglipat ng init, mga kondisyon ng daloy, pagbaba ng presyon at kapasidad ng system. Para sa mga application na may mas kumplikadong mga kinakailangan, maaari ding isaalang-alang ang isang halo-halong configuration.
Sa halip na ituring ang TEC module bilang isang nakahiwalay na bahagi, tinitingnan ng X-Meritan kung paano gumagana ang cooler sa loob ng kumpletong thermal management system.
Ang pagkakaiba sa pagitan ng serye at parallel na configuration ay pangunahing nauugnay sa kung paano pinangangasiwaan ng cooling system ang daloy at namamahagi ng thermal load.
Sa pamamagitan ng isang serye na pag-aayos, ang cooling medium ay dumadaan sa mga TE cooler nang isa-isa. Lumilikha ito ng medyo puro daloy ng landas at maaaring magbigay ng mas mataas na bilis ng daloy sa pamamagitan ng mga cooling channel.
Maaaring maging kapaki-pakinabang ang configuration na ito kapag ang application ay may kontroladong daloy ng daloy at nangangailangan ng epektibong paglipat ng init sa loob ng isang compact system. Ginagawa rin ng tuluy-tuloy na landas ng daloy ang pamamahagi ng daloy na medyo diretso.
Ang trade-off ay pressure drop. Habang mas maraming mga cooler ang konektado sa pagkakasunud-sunod, ang kabuuang paglaban ng daloy ay tumataas. Para sa mga system na nangangailangan ng mataas na daloy ng daloy, maaari itong magresulta sa mas malaking pangangailangan sa pumping at mas mataas na pagkonsumo ng enerhiya.
Sa parallel arrangement, ang daloy ay nahahati sa pagitan ng maraming TE cooler sa halip na dumaan sa bawat cooler nang sunud-sunod.
Binabawasan nito ang daloy ng daloy ng bawat sangay at maaaring makatulong na mapababa ang pangkalahatang pagbaba ng presyon. Ginagawa nitong partikular na kapaki-pakinabang ang parallel configuration kapag ang system ay nangangailangan ng mas malaking flow rate o kapag ang pagbabawas ng pumping energy ay isang mahalagang pagsasaalang-alang.
Ang pangunahing hamon ay ang pamamahagi ng daloy. Kung ang mga sanga ay hindi maayos na idinisenyo, ang iba't ibang mga cooler ay maaaring makatanggap ng iba't ibang mga rate ng daloy, na maaaring makaapekto sa pagkakapare-pareho ng pagganap ng thermal.
Para sa kadahilanang ito, ang pagpili sa pagitan ng serye at parallel ay hindi dapat nakabatay sa kapasidad ng paglamig lamang. Kailangan ding isaalang-alang ang mga kondisyon ng haydroliko at kumpletong disenyo ng system.
|
Configuration |
Daloy ng Daloy |
Mga Katangian ng Paglilipat ng init |
Pagbaba ng Presyon |
Karaniwang Kinakailangan |
|
Serye |
Ang cooling medium ay dumadaan sa bawat cooler nang sunud-sunod |
Ang mas mataas na bilis ng daloy ay maaaring suportahan ang epektibong paglipat ng init |
Tumataas habang mas maraming module ang konektado |
Controlled-flow at compact thermal system |
|
Parallel |
Ang daloy ay nahahati sa pagitan ng maraming mga cooler |
Ang pagganap ay nakasalalay sa balanseng pamamahagi ng daloy |
Sa pangkalahatan ay mas mababa kaysa sa isang katumbas na pag-aayos ng serye |
High-flow at mas malalaking thermal management system |
|
Mixed Series-Parallel |
Kumbinasyon ng sunud-sunod at hinati na mga landas ng daloy |
Maaaring balansehin ang paglipat ng init at mga kinakailangan sa daloy |
Maaaring i-optimize ayon sa disenyo ng system |
Kumplikado o lubos na na-customize na mga sistema |
Sa fiber optic na kagamitan sa komunikasyon, ang aming Mga Pangkalahatang TE Cooler na may Serial o Parallel na Koneksyon para sa Mga Espesyal na Aplikasyon ay maaaring gamitin kung saan mahalaga ang katatagan ng temperatura para sa mga optical na bahagi at mga device na nauugnay sa laser. Sa mga sistemang ito, ang mga compact na sukat at tumpak na thermal control ay kadalasang mas mahalaga kaysa sa kumbensyonal na kapasidad ng pagpapalamig.
Para sa medikal at pang-industriya na kagamitan, ang TEC cooling ay maaaring magbigay ng naisalokal na kontrol sa temperatura para sa mga sangkap na sensitibo sa temperatura at mga instrumentong katumpakan. Ang kakayahang i-customize ang configuration ay partikular na kapaki-pakinabang kapag limitado ang magagamit na espasyo sa pag-install.
Ang parehong prinsipyo ay nalalapat sa automotive electronics at LiDAR-related na kagamitan, kung saan ang mga electronic at optical na bahagi ay maaaring mangailangan ng matatag na temperatura ng pagpapatakbo sa loob ng isang compact system. Para sa mga kagamitan sa laboratoryo at pananaliksik, ang teknolohiya ng TEC ay nag-aalok ng isa pang praktikal na diskarte sa kontrolado at naisalokal na pamamahala ng temperatura.
Ang ilang mga thermal management system ay hindi maaaring maayos na matugunan ng isang karaniwang TEC module.
Maaaring gumana ang X-Meritan mula sa mga drawing, sample o mga detalye ng application ng customer para suriin ang kinakailangang TE cooler configuration. Depende sa proyekto, ang solusyon ay maaaring gumamit ng isang serye na pag-aayos, isang parallel na pag-aayos, o isang kumbinasyon ng pareho.
Sa yugto ng pag-unlad, maaaring isaalang-alang ang mga salik tulad ng kapasidad ng paglamig, mga kondisyon ng pagpapatakbo, mga sukat ng module, mga kinakailangan sa daloy at mga limitasyon sa pag-install. Pagkatapos makumpirma ang configuration, maaaring gumawa ng mga sample para sa pagsusuri ng customer bago lumipat sa volume production.
Ang diskarte na ito ay partikular na angkop para sa mga proyekto ng OEM at mga tagagawa ng kagamitan na bumubuo ng mga espesyal na sistema ng pamamahala ng thermal.
Ang isang serye na configuration ay nagpapadala ng cooling medium sa pamamagitan ng maraming TE cooler nang sunud-sunod, habang ang isang parallel na configuration ay naghahati sa daloy sa iba't ibang cooler. Ang mga pag-aayos ng serye ay maaaring magbigay ng mas puro daloy ng landas ngunit maaaring magdulot ng mas mataas na pagbaba ng presyon. Sa pangkalahatan, binabawasan ng mga parallel arrangement ang paglaban sa daloy ngunit nangangailangan ng wastong pagbabalanse ng daloy.
Maaaring isaalang-alang ang isang halo-halong configuration kapag kailangan ng system na balansehin ang performance ng heat transfer, flow rate at pressure drop. Sa pamamagitan ng pagsasama-sama ng mga parallel at series na seksyon, ang pangkalahatang sistema ng paglamig ay maaaring iakma nang mas tumpak sa mga kumplikadong kondisyon ng operating.
Oo. Maaaring bumuo ang X-Meritan ng mga TE cooler configuration batay sa mga drawing ng customer, sample at mga kinakailangan sa aplikasyon, kabilang ang mga proyektong nangangailangan ng mga partikular na dimensyon o series-parallel arrangement.
Ang mga kinakailangan sa pagpapalamig, temperatura ng pagpapatakbo, kinakailangang pagkakaiba sa temperatura, boltahe, kasalukuyang, mga kondisyon ng daloy, espasyo sa pag-install at mga kondisyon ng pagwawaldas ng init ay kapaki-pakinabang na mga panimulang punto. Ang mas detalyadong impormasyon ng application ay nagbibigay-daan sa X-Meritan na suriin ang configuration nang mas tumpak.
Oo. Ang thermoelectric cooling ay angkop para sa mga application na nangangailangan ng localized at stable na temperatura control ng optical at electronic na mga bahagi. Ang mga solusyon ng X-Meritan ay maaaring iakma sa mga partikular na pangangailangan sa espasyo at thermal.
