Custom Thermoelectric Cooler Assemblies: Engineering Guide para sa Precise Temperature Control

Ano ang Thermoelectric Cooler Assemblies at Paano Gumagana ang mga Ito

Ang thermoelectric cooler assembly ay higit pa sa isang koleksyon ng mga semiconductor pellets. Ito ay isang kumpletong thermal management subsystem na nagsasama ng mga thermoelectric na materyales, electrical interconnect, ceramic substrate, thermal interface, at madalas na kinokontrol ang electronics sa isang pakete na idinisenyo upang ilipat ang init nang may katumpakan. Ang pag-unawa sa kung paano gumagana ang mga assemblies na ito — at kung paano nakikipag-ugnayan ang kanilang mga bahagi — ay mahalaga para sa mga inhinyero na tumutukoy sa mga thermal solution sa space-constrained, vibration-sensitive, o precision-critical equipment.

Ang Peltier Effect sa Assembly Form

Kapag ang direktang kasalukuyang dumadaloy sa isang circuit na nabuo sa pamamagitan ng dalawang hindi magkatulad na materyales ng semiconductor, ang isang junction ay sumisipsip ng init habang ang isa ay naglalabas nito. Ang nababaligtad na kababalaghan na ito, na kilala bilang ang Peltier effect, ay bumubuo sa prinsipyo ng pagpapatakbo ng bawat thermoelectric cooling assembly. Ang pagbabalikwas sa kasalukuyang direksyon ay nagpapalit ng mainit at malamig na panig, na nagbibigay-daan sa isang pagpupulong na magbigay ng alinman sa paglamig o pag-init ayon sa kinakailangan sa kontrol.

Sa isang praktikal na pagpupulong, dose-dosenang hanggang daan-daang mga P-type at N-type na semiconductor pellets ang nakaayos nang elektrikal sa serye at thermally sa parallel. Ang mga pellets ay naka-sandwich sa pagitan ng mga ceramic na substrate na nagsasagawa ng init habang nagbibigay ng electrical insulation. Ang mga bakas ng metal at mga joint ng panghinang ay ikinonekta ang mga pellets sa isang tuluy-tuloy na circuit. Ang natapos na pagpupulong ay maaaring kasing liit ng ilang square millimeters o kasing laki ng ilang square centimeters, depende sa kinakailangang kapasidad ng paglamig.

Mula sa Material hanggang Module hanggang Assembly

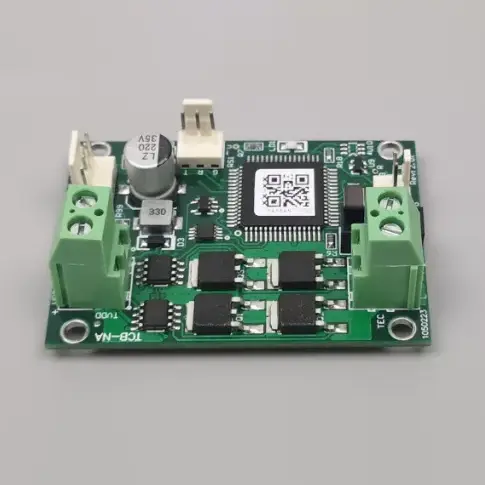

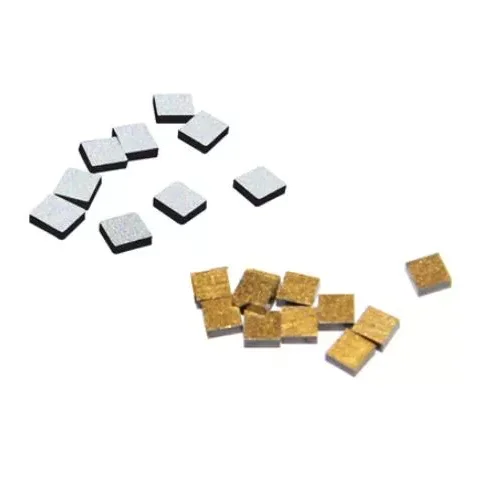

Ang pagkakaiba sa pagitan ng isang materyal, isang module, at isang pagpupulong ay mahalaga. Ang mga thermoelectric na materyales ay ang mga hilaw na semiconductor compound — mga extruded ingots, hiwa, o pellets — na nagpapakita ng Peltier effect. Ang isang module, na kadalasang tinatawag na TEC, ay binubuo ng mga pellet na ito na binuo sa pagitan ng mga ceramic plate na may mga koneksyong elektrikal. Nagdaragdag ang isang assembly ng mga elementong partikular sa application: mounting hardware, thermal interface material, heat sink, fan, temperature sensor, control electronics, at sealing o encapsulation para maprotektahan laban sa moisture at contamination.

Ang layered progress na ito ay nangangahulugan na ang pagganap sa antas ng pagpupulong ay nakasalalay hindi lamang sa mga intrinsic na katangian ng thermoelectric na materyal kundi pati na rin sa bawat interface, joint, at pagpapasya sa packaging na ginawa sa panahon ng pagsasama. Ang isang mahusay na materyal na ipinares sa isang mahinang thermal interface ay hindi gumaganap ng isang maliit na materyal na may isang na-optimize na pagpupulong. Ito ang dahilan kung bakit ang mga supplier na kumokontrol sa parehong materyal na pag-unlad at produksyon ng pagpupulong ay maaaring suriin ang pagganap sa konteksto ng panghuling aplikasyon sa halip na sa paghihiwalay.

Mga Pangunahing Sistemang Materyal sa Likod ng Mga Makabagong Asembly

Ang Bismuth telluride (Bi₂Te₃) at ang mga kaugnay nitong haluang metal ay nananatiling nangingibabaw na sistema ng materyal para sa thermoelectric cooling na malapit sa temperatura ng silid. Sa loob ng pamilyang ito, ang mga komposisyon ng Bi₂Te₃-Sb₂Te₃ ay malawakang ginagamit para sa mga elemento ng P-type, habang ang mga komposisyon ng Bi₂Te₃-Bi₂Se₃ ay nagsisilbi sa mga tungkuling N-type. Tinutukoy ng partikular na komposisyon, antas ng doping, at ruta ng pagproseso ang electrical conductivity, Seebeck coefficient, at thermal conductivity na sa huli ay namamahala sa performance ng assembly.

Mga Extruded Materials at High-Pressure Deformation

Ang high-pressure na plastic deformation extrusion ay gumagawa ng siksik, naka-texture na thermoelectric na materyales na may pinahusay na intergranular bonding. Sinusuportahan ng istrukturang ito ang mga kasunod na operasyon ng pagputol at pagnipis, na nagpapahintulot sa mga elemento na maproseso sa mga kapal hanggang sa 0.2 mm depende sa disenyo ng bahagi at mga kondisyon ng pagmamanupaktura. Ang proseso ng extrusion ay nagbubunga ng mga ingot na may diameter na 25 mm, 30 mm, o 35 mm at may haba na 120 mm o 240 mm, na nagbibigay ng kakayahang umangkop para sa iba't ibang mga kinakailangan sa pagpipiraso at machining.

Ang electrical conductivity para sa mga extruded na materyales na ito ay karaniwang umaabot mula 870 hanggang 1430 Ω⁻¹·cm⁻¹, isang window na tumatanggap ng iba't ibang disenyo ng module at drive electronics. Ang panghuling grado ng materyal, geometry ng elemento, at mga kundisyon sa pagpoproseso ay tinutukoy ayon sa partikular na disenyo ng thermoelectric cooler at ang nilalayon nitong aplikasyon, sa halip na ayusin lamang sa pamamagitan ng mga detalye ng catalog.

Kakayahang Manipis na Elemento

Ang kakayahang gumawa ng manipis na mga elemento ng thermoelectric ay may direktang implikasyon para sa disenyo ng pagpupulong. Binabawasan ng mga mas manipis na elemento ang thermal resistance sa buong module, pinapabuti ang bilis ng pagtugon at pinapagana ang mas compact form factor. Gayunpaman, ang mga manipis na elemento ay nagpapataw din ng mas mahigpit na mga kinakailangan sa mekanikal na paghawak, paghihinang, at katatagan ng interface. Ang isang materyal na istraktura na lumalaban sa pag-chip at pag-crack sa panahon ng pagproseso ay mahalaga para makamit ang maaasahang thin-element assemblies.

Mechanical at Thermal Properties na Mahalaga

Ang mga thermoelectric na materyales ay dapat makaligtas hindi lamang sa mga electrical at thermal load kundi pati na rin sa mga mekanikal na stress ng assembly, mounting, at thermal cycling. Ang compressive strength, shear strength, elastic modulus, at thermal expansion na pag-uugali ay lahat ay nakakaimpluwensya kung ang isang module ay nagpapanatili ng integridad nito sa libu-libong oras ng pagpapatakbo.

Lakas at Nababanat na Katangian

Ang P-type at N-type na mga materyales ay nagpapakita ng iba't ibang mekanikal na katangian. Sa mga extruded na Bi₂Te₃-Sb₂Te₃ system, ang P-type na materyal ay karaniwang nagpapakita ng compressive strength na humigit-kumulang 54.0 MPa at shear strength na 16.0 MPa, habang ang N-type na materyal ay umaabot sa 66.0 MPa compressive at 21.0 MPa shear. Ang mga halaga ng modulus ni Young — 47.0 GPa para sa P-type at 42.0 GPa para sa N-type — ay nagpapahiwatig ng higpit na namamahala sa pamamahagi ng stress sa panahon ng pag-mount at thermal expansion.

Ang ratio ng Poisson para sa parehong mga uri ay humigit-kumulang 0.30, ibig sabihin na ang axial compression ay gumagawa ng lateral expansion sa isang predictable ratio. Ang impormasyong ito ay kritikal kapag kinakalkula ang mounting pressure na kayang tiisin ng isang assembly nang hindi nabali ang ceramic substrate o nabibitak ang mga semiconductor pellets.

Coefficient ng Thermal Expansion

Ang thermal expansion mismatch sa pagitan ng thermoelectric material, solder joints, at ceramic substrates ay isang pangunahing driver ng pangmatagalang pagkasira. Ang koepisyent ng thermal expansion (CTE) ay nag-iiba sa temperatura at direksyon na nauugnay sa extrusion axis. Sa −25°C, ang N-type na materyal ay lumalawak sa 10.2 × 10⁻⁶/K kasama ang direksyon ng extrusion at 12.5 × 10⁻⁶/K sa kabuuan nito, habang ang P-type na materyal ay nagpapakita ng 10.6 × 10⁻⁶/K at 10.8⁶ 10/⁻. Sa +150°C, tumataas ang mga value na ito sa 15.5 × 10⁻⁶/K at 18.3 × 10⁻⁶/K para sa N-type, at 15.8 × 10⁻⁶/K at 19.9 × 10⁻⁶/K para sa P-type.

Ang mga halagang ito ay nagpapaalam sa pagpili ng mga solder alloy, ang disenyo ng mga sumusunod na interface, at ang katanggap-tanggap na hanay ng thermal cycling para sa isang partikular na pagpupulong. Ang pagtutugma ng CTE sa lahat ng materyales sa stack ay nagpapababa ng shear stress sa mga joints at nagpapahaba ng buhay ng pagpapatakbo.

Mga Domain ng Application sa Buong Industriya

Ang compact form factor at solid-state na operasyon ng mga modernong asembliya ay nagtulak sa pag-aampon sa isang kapansin-pansing magkakaibang hanay ng mga industriya. Ang bawat application ay nagpapataw ng mga natatanging hadlang sa laki, pagkonsumo ng kuryente, hanay ng temperatura, at proteksyon sa kapaligiran, ngunit lahat ay nakikinabang mula sa kawalan ng mga gumagalaw na bahagi at ang kakayahang lumipat sa pagitan ng pagpainit at paglamig sa elektronikong paraan.

Mga Komunikasyon sa Fiber Optic

Ang mga optical module at laser component ay sensitibo sa pagkakaiba-iba ng temperatura dahil nagbabago ang wavelength ng emission sa temperatura ng junction. Kahit na ang isang bahagi ng isang antas ng drift ay maaaring itulak ang isang laser sa labas ng tinukoy na channel nito. Ang mga thermoelectric assemblies ay nagbibigay ng localized temperature stabilization na nagpapanatili ng katumpakan ng wavelength sa mga ambient fluctuation, na sumusuporta sa siksik na wavelength-division multiplexing at high-speed optical transmission.

Medikal at Pang-industriya na Kagamitang

Ang mga instrumentong medikal na diagnostic, kagamitang pang-analytical, at mga sistema ng kontrol sa prosesong pang-industriya ay kadalasang nangangailangan ng kinokontrol na mga kondisyon ng temperatura sa loob ng mga istruktura ng compact na kagamitan. Ang mga polymerase chain reaction (PCR) thermocyclers, halimbawa, ay umaasa sa mabilis at tumpak na pag-ikot ng temperatura upang palakasin ang DNA. Ang solid-state thermoelectric na teknolohiya ay nagbibigay-daan sa mga rate ng pag-init at paglamig na hindi maaaring tugma ng mekanikal na pagpapalamig, habang pinapanatili ang pagkakapareho sa mga multi-well plate.

Smart Automotive Electronics

Ang mga automotive electronic system ay gumagana sa mga compact na espasyo at sa ilalim ng pagbabago ng mga kondisyon sa kapaligiran. Ang mga sensor ng LiDAR, module ng camera, at mga sistema ng radar ay naglalaman lahat ng mga bahagi na ang pagganap ay nag-iiba ayon sa temperatura. Maaaring bumuo ng mga thermoelectric assemblies para sa mga piling bahagi kung saan kailangan ang localized na thermal management, na nagpapatatag ng mga laser diode at mga sensor ng imahe laban sa matinding pag-indayog ng temperatura sa ilalim ng hood nang hindi nagpapakilala ng vibration na makakaistorbo sa optical alignment.

Consumer Electronics

Ang mga compact na elektronikong produkto ay kadalasang may limitadong espasyo para sa mga nakasanayang istruktura ng paglamig. Ang teknolohiyang Thermoelectric ay nagbibigay ng lokal na pamamahala ng temperatura nang walang mga mekanikal na gumagalaw na bahagi, na ginagawa itong angkop para sa mga portable na cooling device, mga bahagi ng computing na may mataas na pagganap, at mga naisusuot na thermal regulation system. Ang mababang operating boltahe ng mga thermoelectric assemblies ay nagbibigay-daan sa direktang pagpapagana mula sa mga pack ng baterya o mga electrical system ng sasakyan.

Pananaliksik at Kagamitang Laboratory

Ang mga kagamitan sa pananaliksik ay madalas na may mga kinakailangan sa temperatura na partikular sa aplikasyon na hindi matugunan ng mga karaniwang solusyon sa paglamig. Maaaring iakma ang mga pagsasaayos ng thermoelectric sa mga kinakailangang kondisyon ng pagpapatakbo at istraktura ng kagamitan, kung ang kailangan ay sub-ambient na paglamig para sa mga array ng detektor, matatag na kontrol sa temperatura para sa mga optical na eksperimento, o mabilis na thermal cycling para sa pananaliksik ng mga materyales.

Mga Pagsasaalang-alang sa Disenyo para sa Mga Custom na Assemblies

Kapag ang mga karaniwang module ay hindi nakakatugon sa mga kinakailangan ng isang partikular na thermal management architecture, ang mga custom na assemblies ay kinakailangan. Ang proseso ng disenyo ay nagsisimula sa isang masusing pagsusuri ng mga kinakailangan sa aplikasyon at nagpapatuloy sa pamamagitan ng pagpili ng materyal, disenyo ng bahagi, pagsasaayos ng pagpupulong, at pagsusuri ng sample bago ang produksyon ng volume. Ang pagtukoy ng custom na pagpupulong ay nangangailangan ng malinaw na mga sagot sa isang tinukoy na hanay ng mga teknikal na tanong.

Kailangan ng Impormasyon para sa Pagpili ng TEC

Ang pagguhit o pisikal na sanggunian ay mahalaga din kapag ang pagpupulong ay dapat tumugma sa isang umiiral na istraktura ng kagamitan. Para sa mga bagong proyekto, ang mga teknikal na kinakailangan ay sinusuri bago ang pagsasaayos ng pagpupulong ay pinal, na tinitiyak na ang pagpili ng materyal, geometry ng bahagi, at diskarte sa pamamahala ng thermal ay nakahanay sa mga nilalayong kundisyon sa pagpapatakbo.

Daloy ng Proseso ng Pag-unlad

Karaniwang sinusunod ng custom na pag-develop ang isang structured sequence na lumilipat mula sa pagsusuri ng application sa pamamagitan ng pagpili ng materyal, disenyo ng bahagi, configuration ng assembly, pagsusuri, at produksyon. Ang pag-unlad na ito ay nagbibigay-daan sa mga teknikal na panganib na matukoy at matugunan bago gumawa sa dami ng pagmamanupaktura. Para sa mga umiiral na bahagi, ang isang guhit o pisikal na sanggunian ay maaaring gamitin bilang batayan para sa pagpaparami o pagbabago. Para sa mga bagong disenyo, ang proseso ng pagsusuri ay nagtatatag ng mga kinakailangan na gagabay sa bawat kasunod na desisyon.

Kapag isinasaalang-alangThermoelectric Cooler Assembliespara sa isang custom na application, dapat ding suriin ng mga inhinyero kung kinakailangan ang sub-ambient na operasyon. Ang mga temperaturang mababa sa 0°C ay makakamit kapag ang configuration ng module, thermal load, hot-side na kondisyon, at control system ay angkop para sa kinakailangang hanay. Nagiging kritikal ang pamamahala ng condensation sa mga application na ito, na nangangailangan ng mga probisyon ng insulation, sealing, o drainage.

Kalidad, Produksyon, at Pagsunod

Ang kalidad ng pagpupulong ay nakasalalay sa pagkakapare-pareho ng materyal gayundin sa kontrol ng proseso sa panahon ng paghihinang, pag-reflow, dispensing, koneksyon sa kuryente, pag-seal, at inspeksyon. Maaaring makompromiso ng isang depekto sa alinman sa mga yugtong ito ang thermal performance, pagiging maaasahan ng kuryente, o pangmatagalang katatagan. Ang mga pasilidad ng produksyon para sa mga thermoelectric assemblies samakatuwid ay kinabibilangan ng mga espesyal na kagamitan para sa bawat hakbang ng pagkakasunud-sunod ng pagmamanupaktura.

Mga Kakayahang Produksyon

• Automated na proseso ng paghihinang at reflow para sa pare-parehong kalidad ng pinagsamang
• Precision dispensing para sa thermal interface at sealing materials
• Mga operasyon sa pagputol at pagnipis para sa mga configuration ng manipis na elemento
• Mga sistema ng sealing at curing para sa proteksyon ng kahalumigmigan
• Pagpi-print at mga kaugnay na operasyon ng pagpupulong para sa mga electrical interconnect
• Mga pasilidad ng inspeksyon at pagsubok upang i-verify ang pagganap bago ipadala

Mga Pamantayan at Dokumentasyon

Ang mga sistema ng pamamahala ng kalidad na sumusunod sa ISO 9001:2015 ay nagbibigay ng balangkas para sa pare-parehong produksyon at patuloy na pagpapabuti. Available ang impormasyon sa pagsunod sa RoHS at REACH para sa mga naaangkop na produkto at configuration, na may partikular na dokumentasyong nakumpirma ayon sa ibinigay na materyal o assembly. Ang mga pamantayang ito ay partikular na mahalaga para sa medikal, automotive, at consumer electronics na mga aplikasyon kung saan mahigpit ang mga kinakailangan sa regulasyon at mahalaga ang traceability.

X-Meritansumusuporta sa thermoelectric material development, component customization, at assembly design sa optical, medical, industrial, automotive, electronic, at research applications. Ang pinagsamang diskarte ay nagbibigay-daan sa materyal na pagganap na masuri kaugnay ng panghuling aplikasyon, na sumusuporta sa parehong karaniwang supply at naka-customize na mga solusyon batay sa mga guhit, prototype, o mga detalye ng aplikasyon.
