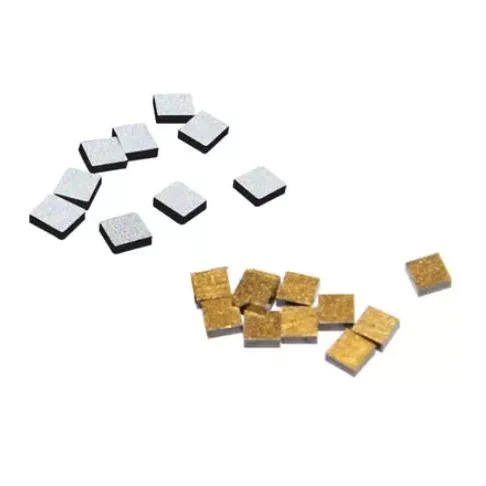

NTC na Naka-package ng Pelikula

Bumubuo ang X-Meritan ng mga compact temperature sensing component para sa electronics na nangangailangan ng mabilis na pagtugon, matatag na thermal detection, at environmental resistance. Ang multilayer na istraktura ay gumagamit ng transition metal oxides gaya ng manganese at nickel, na may sensitibong layer na ginawa ng magnetron sputtering.

Ang Film-Packaged NTC ay nagbibigay ng tipikal na thermal response sa loob ng 3 segundo, tumatakbo mula -40°C hanggang +125°C, at nagtatampok ng B value na 3950 K. Ang chemically inert na panlabas na pelikula nito ay nagbibigay ng resistensya sa mga acid, alkalis, at organic na solvents, na ginagawa itong angkop para sa pang-industriya, medikal, consumer electronics, at automotive application.

Mga Pangunahing Detalye

Pagganap

Mabilis na Thermal Response

Ang mababang kapasidad ng init na humigit-kumulang 1 J/K ay nagpapababa ng thermal lag at nagbibigay-daan sa karaniwang pag-stabilize ng temperatura sa loob ng 3 segundo. Ito ay kapaki-pakinabang para sa pagsubaybay sa baterya, mga medikal na instrumento, at power electronics kung saan kailangang matukoy ang mabilis na pagbabago ng temperatura.

Malawak na Saklaw ng Temperatura

Sinusuportahan ng operating range na -40°C hanggang +125°C ang mga application na nakalantad sa mga cold-start na kondisyon, mataas na temperatura sa paligid, at paulit-ulit na pagbabago sa thermal.

Paglaban sa kemikal

Pinoprotektahan ng inert outer film ang sensing structure laban sa acids, alkalis, at organic solvents. Para sa tuluy-tuloy na pagkakalantad sa mataas na concentrated corrosive vapors, inirerekomenda ang pagpapatunay na partikular sa application.

Katumpakan at Paglaban

Katumpakan ng Temperatura

Ang magagamit na impormasyon ng produkto ay hindi tumutukoy sa isang pangkalahatang pagtutukoy ng katumpakan gaya ng ±1°C o ±0.5°C. Ang aktwal na katumpakan ng system ay nakasalalay sa tolerance ng paglaban, tolerance ng B-value, disenyo ng circuit, resolution ng ADC, pag-install, at pagkakalibrate.

Para sa mga proyektong nangangailangan ng ±1°C o ±0.5°C, dapat na tukuyin ang target na katumpakan sa panahon ng RFQ upang masuri ng X-Meritan ang naaangkop na configuration.

Mga Pagpipilian sa Paglaban

Ang halaga ng paglaban ay dapat piliin ayon sa circuit ng pagsukat at hanay ng target na temperatura. Kasama sa mga karaniwang configuration ng NTC ang 10kΩ, 47kΩ, at 100kΩ, habang ang mga eksaktong available na value at tolerance ay dapat kumpirmahin para sa napiling modelong X-Meritan.

Ang mga halaga sa itaas ay mga halimbawa ng pagpili sa halip na mga pangkalahatang pagtutukoy. Dapat kumpirmahin ang mga huling parameter gamit ang naaangkop na datasheet.

Paghahambing ng Sensor

Paghahambing ng Teknolohiya

Para sa mga compact na electronic system sa loob ng tinukoy na hanay ng temperatura, nag-aalok ang thin-film structure ng praktikal na kumbinasyon ng mabilis na pagtugon, maliit na sukat, at madaling pagsasama ng circuit.

Mga Lugar ng Application

Kagamitang Pang-industriya

Maaaring subaybayan ng NTC ang Film-Packaged ang temperatura sa mga motor, transformer, at power supply equipment. Ang malawak na saklaw ng pagpapatakbo nito at mabilis na pagtugon ay sumusuporta sa real-time na thermal monitoring.

Mga Medical Device

Maaaring makinabang ang mga digital thermometer at diagnostic equipment mula sa mababang kapasidad ng init at mabilis na pagtugon sa thermal. Para sa mga medikal na aplikasyon na may mahigpit na mga kinakailangan sa katumpakan, ang kumpletong sistema ng pagsukat ay dapat na mapatunayan.

Consumer Electronics

Ang slim na istraktura ay angkop para sa mga smartphone, naisusuot na device, mga sistema ng pamamahala ng baterya, at iba pang mga high-density assemblies kung saan limitado ang espasyo sa pag-install.

Automotive Electronics

Ang sensor ay maaaring gamitin para sa engine compartment at pagsubaybay sa battery pack. Ang istraktura ng Mn/Ni/Co oxide ay idinisenyo para sa mga application na kinasasangkutan ng pagkakaiba-iba ng temperatura at thermal stress.

Mga Tala sa Pagsasama

Pag-init sa sarili

Ang kasalukuyang pagpapatakbo ay dapat manatili sa loob ng tinukoy na mga limitasyon. Ang sobrang agos ay maaaring magdulot ng self-heating at magpakilala ng mga error sa pagsukat ng temperatura.

Mechanical Handling

Iwasan ang matalim na baluktot, labis na presyon, o makunat na diin sa katawan ng pelikula sa panahon ng pag-install. Ang manipis na functional layer ay nangangailangan ng kontroladong paghawak.

Paghihinang

Gumamit ng naaangkop na pang-industriya na panghinang na profile upang mabawasan ang thermal shock sa multilayer na istraktura. Ang mga kondisyon ng paghihinang ng produksyon ay dapat na mapatunayan bago ang paggawa ng masa.

Mga Kinakailangan sa RFQ

Para sa OEM at maramihang pagbili, dapat ibigay ng mga mamimili ang kinakailangang halaga ng paglaban, tolerance ng paglaban, halaga ng B, temperatura ng pagpapatakbo, katumpakan ng target, oras ng pagtugon, mga dimensyon, paraan ng koneksyon, kapaligiran ng aplikasyon, at tinantyang dami.

Halimbawa, maaaring tukuyin ng isang RFQ ang: 10kΩ o 100kΩ nominal resistance, ±1% tolerance, -40°C hanggang +125°C na operasyon, at ±0.5°C na katumpakan ng system. Maaaring suriin ng X-Meritan ang naaangkop na pagsasaayos ayon sa aktwal na aplikasyon.

Sinusuportahan ng X-Meritan ang mga kinakailangan sa temperature sensing para sa mga electronic na manufacturer at mga proyekto ng OEM, kabilang ang paglaban, tolerance, mga sukat, at mga kinakailangan sa performance na partikular sa application.

Mga Madalas Itanong

Anong mga halaga ng paglaban ang magagamit?

Kasama sa mga karaniwang opsyon sa paglaban sa NTC ang 10kΩ, 47kΩ, at 100kΩ. Dapat kumpirmahin ang available na resistance value, tolerance, at B value ayon sa napiling modelo ng X-Meritan at mga kinakailangan sa application.

Makakamit ba ng NTC ang ±1°C o ±0.5°C na katumpakan?

Ang panghuling katumpakan ng temperatura ay nakasalalay sa tolerance ng paglaban, tolerance ng B-value, disenyo ng circuit, resolution ng ADC, pag-install, at pagkakalibrate. Para sa mga application na nangangailangan ng ±1°C o ±0.5°C na katumpakan ng system, maaaring suriin ng X-Meritan ang naaangkop na configuration batay sa mga kinakailangan ng customer.

Ano ang saklaw ng operating temperatura?

Ang tinukoy na hanay ng temperatura ng pagpapatakbo ay -40°C hanggang +125°C, na ginagawang angkop ang sensor para sa maraming pang-industriya, automotive, baterya, medikal, at consumer electronics application.

Gaano kabilis tumugon ang sensor sa mga pagbabago sa temperatura?

Ang karaniwang thermal response time ay ≤3 segundo. Ang aktwal na tugon ay maaaring mag-iba depende sa paraan ng pag-install, thermal contact, airflow, at kapaligiran sa paligid.

Maaari bang magbigay ang X-Meritan ng mga customized na configuration ng NTC?

Oo. Para sa OEM at maramihang proyekto, maaaring tukuyin ng mga customer ang halaga ng paglaban, pagpapaubaya, halaga ng B, hanay ng temperatura, target na katumpakan, mga dimensyon, paraan ng koneksyon, at iba pang mga kinakailangan sa aplikasyon para sa pagsusuri ng configuration.
