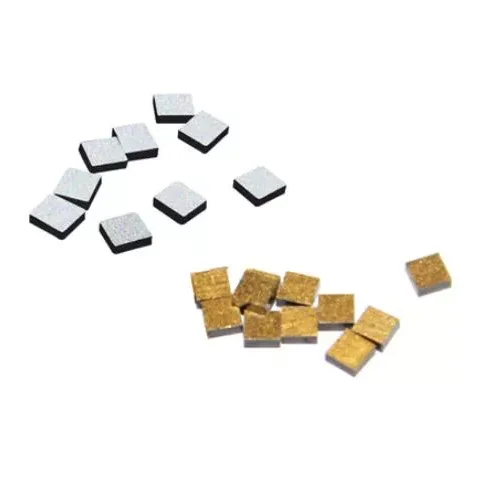

Ang Low-Temperature NTC thermistors mula sa X-Meritan ay idinisenyo para sa temperature sensing sa mababang temperatura at cryogenic na kapaligiran kung saan kinakailangan ang isang tinukoy na tugon sa temperatura ng resistensya. Ang elemento ng sensing ay ginawa mula sa isang sintered composite ng mga metal oxide, na nagbibigay ng negatibong koepisyent ng temperatura na kailangan upang makita ang mga pagbabago sa temperatura sa pamamagitan ng pagkakaiba-iba ng resistensya.
Ang thermistor ay maaaring i-configure para sa mga application kabilang ang cryogenic liquid level detection, motor winding temperature monitoring, bagong kagamitan sa enerhiya, industriyal na automation, at espesyal na laboratoryo o mga medikal na sistema. Ang mga katangian ng paglaban, mga sukat ng sensor, encapsulation, mga lead wire, at iba pang mga detalye ay maaaring iakma sa mga kinakailangan ng kagamitan.
Ang NTC ay kumakatawan sa Negative Temperature Coefficient. Ang pangunahing katangian nito ay ang mga de-koryenteng paglaban ay nagbabago nang kabaligtaran sa temperatura.
Mababang Temperatura → Mas Mataas na Paglaban
Mas Mataas na Temperatura → Mababang Paglaban
Kapag nagbabago ang temperatura sa paligid, nagbabago ang resistensya ng sintered metal-oxide sensing material nang naaayon. Tinutukoy ng measurement circuit ang temperatura sa pamamagitan ng pagsukat sa resistensyang ito at paghahambing nito sa tinukoy na resistance-temperature (R/T) na katangian ng thermistor.
Ang de-koryenteng pag-uugali ng thermistor ay tinutukoy ng ugnayan ng paglaban-temperatura nito at ang mga pagpapaubaya na nauugnay sa mga tinukoy na parameter.
|
Parameter |
Paglalarawan |
|
R25 |
Ang nominal na pagtutol ay sinusukat sa 25°C |
|
B Halaga |
Nailalarawan ang ugnayan ng paglaban-temperatura sa isang tinukoy na hanay ng temperatura |
|
Pagpaparaya sa Paglaban |
Pinahihintulutang paglihis mula sa nominal na pagtutol |
|
B-Value Tolerance |
Pinahihintulutang paglihis ng halaga ng B |
|
Operating Temperatura |
Tinukoy na hanay ng temperatura ng sensing |
|
Na-rate na Kapangyarihan |
Pinakamataas na pinapahintulutang kapangyarihan sa ilalim ng mga tinukoy na kundisyon |
Ang mga aktwal na halaga ay dapat kunin mula sa naaangkop na detalye ng produkto o data ng pagsubok para sa napiling configuration. Para sa mga application na mababa ang temperatura, ang mga katangiang elektrikal ay dapat suriin sa aktwal na hanay ng sensing sa halip na mula sa 25°C resistance value lamang.
Maaaring i-configure ang thermistor para sa pagtuklas ng antas ng likido sa cryogenic media gaya ng likidong nitrogen at likidong oxygen.
Ang prinsipyo ng pagtuklas ay batay sa mga pagbabago sa thermal condition sa paligid ng sensing element. Kapag ang elemento ay nagbabago sa pagitan ng mga kondisyon na natatakpan ng likido at nakalantad sa singaw, ang paglaban nito ay nagbabago nang naaayon. Maaaring gamitin ng measurement o control circuit ang resistance variation na ito upang matukoy ang kaukulang kondisyon sa antas ng likido.
Para sa application na ito, ang sensing position, target na hanay ng temperatura, R/T na katangian, encapsulation, at paraan ng pag-install ay kailangang isaalang-alang nang magkasama. Ang pagsasaayos ay dapat ding suriin laban sa aktwal na istraktura ng daluyan at kagamitan, lalo na para sa mga aplikasyon na kinasasangkutan ng mga cryogenic na likido.
Ang thermistor ay maaaring i-embed sa loob ng mga windings ng motor upang masubaybayan ang mga pagbabago sa temperatura sa panahon ng operasyon.
Naka-install malapit sa paikot-ikot, ang NTC ay nagbibigay ng de-koryenteng signal na nakadepende sa temperatura na maaaring ikonekta sa isang proteksyon o control circuit. Ang mga pagbabago sa paikot-ikot na temperatura ay gumagawa ng kaukulang mga pagbabago sa paglaban, na nagpapahintulot sa system na matukoy ang mga abnormal na kondisyon ng thermal at simulan ang kinakailangang pagsubaybay o pagtugon sa proteksyon.
Ang mga application ng motor ay nangangailangan ng maingat na pagsasaalang-alang ng mga sukat ng sensor, mga kinakailangan sa pagkakabukod, pagbuo ng lead-wire, mga katangian ng paglaban, at posisyon ng pag-install. Ang sensor ay dapat magkasya sa loob ng magagamit na paikot-ikot na espasyo habang pinapanatili ang kinakailangang pagkakabukod ng kuryente at pagkakaayos ng koneksyon.
Ang thermistor ay maaari ding isama sa mga kagamitan kung saan ang mababang temperatura na feedback ay kinakailangan para sa kontrol ng proseso, proteksyon, o thermal management.
Kabilang sa mga naaangkop na lugar ang mga bagong kagamitan sa enerhiya, mga sistema ng automation ng industriya, kagamitan sa laboratoryo, mga sistema ng paglamig ng medikal, at mga espesyal na module ng paglamig. Ang naaangkop na configuration ay depende sa operating temperature, electrical interface, mga kondisyon ng pag-install, at mga kinakailangang katangian ng sensing.
Ang X-Meritan ay may higit sa 10 taong karanasan sa semiconductor thermal management, na may mga kakayahan na sumasaklaw sa pagbuo ng materyal, paggawa ng bahagi, pagpupulong, pagsubok, at disenyo ng solusyon sa pamamahala ng thermal.
Ang mga pasilidad sa produksyon at pagsubok nito ay sumusuporta sa mga proseso kabilang ang paghihinang, reflow, dispensing, pagputol, pagbubuklod, paggamot, at pag-print. Ang pagsusuri sa kalidad ng thermistor ay maaaring magsama ng materyal na inspeksyon, paggawa ng elemento, sintering, encapsulation, electrical testing, R/T testing, dimensional inspection, at final verification ayon sa naaangkop na mga kinakailangan sa produkto.
Ang karaniwang pagkakasunod-sunod ng produksyon at inspeksyon ay:
Paghahanda ng Materyal → Produksyon ng Elemento → Sintering → Encapsulation → Electrical Testing → R/T Testing → Final Inspection
Ang sistema ng pamamahala ng kalidad ng kumpanya ay na-certify sa ISO 9001:2015. Maaaring ibigay ang pagsunod sa RoHS at REACH para sa mga naaangkop na produkto at configuration.
Ang mga guhit at sample ng customer ay maaari ding gamitin bilang mga sanggunian sa pag-unlad kapag ang isang karaniwang pagsasaayos ay hindi nakakatugon sa mga kinakailangan ng target na kagamitan. Maaaring kumpletuhin ang sample na pag-verify bago ang volume production para kumpirmahin ang mga kinakailangang electrical at mechanical specifications.
Ang NTC ay kumakatawan sa Negative Temperature Coefficient. Ang isang NTC thermistor ay may resistensya na bumababa habang tumataas ang temperatura at tumataas habang bumababa ang temperatura. Ang predictable na relasyon na ito ay nagbibigay-daan sa bahagi na magamit para sa pagsukat ng temperatura, pagsubaybay, at proteksyon.
Ang R25 ay ang nominal na paglaban na sinusukat sa 25°C, habang ang halaga ng B ay naglalarawan ng ugnayan ng paglaban-temperatura sa isang tinukoy na hanay ng temperatura. Parehong ginagamit kasama ng naaangkop na R/T na katangian kapag sinusuri ang isang thermistor.
Ang isang NTC ay maaaring i-configure para sa cryogenic liquid level detection kapag ang mga katangian ng resistance-temperature, packaging, posisyon ng pag-install, at electrical interface ay angkop para sa application. Ang huling configuration ay dapat na ma-verify laban sa kinakailangang operating temperatura, medium, at mga kondisyon ng kagamitan.
Oo. Ang isang thermistor ay maaaring idisenyo para sa naka-embed na pagsubaybay sa temperatura ng motor-winding kapag ang mga sukat nito, pagkakabukod, pagsasaayos ng lead, hanay ng temperatura, at mga katangiang elektrikal ay tugma sa istruktura ng motor.
