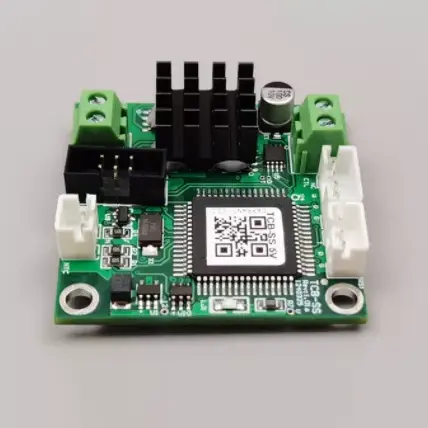

TCB-SS Temperature Controller na may Ultra-Compact na Sukat at Dinisenyo para sa mga Micro TEC

Gumagawa ang X-Meritan ng TCB-SS Temperature Controller na may Ultra-Compact Size at Dinisenyo para sa mga Micro TECs application kung saan kailangang isaalang-alang ang board space, katatagan ng temperatura, at kontroladong TEC output. Pinagsasama ng TCB-SS ang temperature sensing at TEC na pagmamaneho sa isang maliit na control board, na nagpapahintulot sa isang Micro TEC na makontrol sa pamamagitan ng feedback-based na temperature control loop.

Ang controller ay idinisenyo sa paligid ng isang compact na format ng board sa halip na isang pangkalahatang layunin na arkitektura ng pagkontrol sa temperatura. Gumagamit ito ng 10K NTC sensor bilang default temperature sensing input at sumusuporta sa default na TEC na boltahe na 4.5V na may pinakamataas na TEC current na 3A, na ginagawang angkop ang board para sa mga miniature na thermal management system.

Mga Parameter

Istruktura ng Kontrol

Feedback sa Temperatura

Nakikita ng 10K NTC ang mga pagbabago sa temperatura at ipinapadala ang signal sa controller.

Kontrol ng PID

Inihahambing ng controller ang sinusukat na temperatura sa target na halaga at kinokontrol ang output ng Micro TEC sa pamamagitan ng kontrol ng PID.

Tuloy-tuloy na Pagmamaneho

Inaayos ng tuluy-tuloy na output ang TEC drive sa panahon ng operasyon sa halip na umasa lamang sa simpleng on/off switching.

Mga Pangunahing Tampok

Ultra-Compact Board

May sukat na 4 cm × 4 cm × 1.28 cm, ang TCB-SS Temperature Controller na may Ultra-Compact Size at Designed for Micro TECs ay idinisenyo para sa mga Micro TEC system na may limitadong espasyo sa pag-install.

0.01°C Pagkontrol sa Temperatura

Nagbibigay ang controller ng 0.01°C temperature control accuracy at 0.01°C set temperature accuracy para sa tumpak na thermal regulation.

>94% Output Efficiency

Sa kahusayan ng output na higit sa 94%, ang controller ay nagbibigay ng mahusay na TEC na pagmamaneho sa mga compact temperature control system.

4.5V TEC Output, 3A Max.

Ang default na boltahe ng TEC ay 4.5V, na may pinakamataas na kasalukuyang TEC na 3A, para sa mga katugmang Micro TEC na application.

10K NTC Temperature Sensing

Ang default na sensor ay isang 10K NTC na may B-value na 3950, na nagbibigay ng feedback sa temperatura para sa control loop.

-60°C hanggang +170°C Pagsukat

Ang hanay ng pagsukat ng temperatura control ay -60°C hanggang +170°C, habang ang tinukoy na hanay ng temperatura ng kontrol ay -20°C hanggang +100°C.

Pinagsamang Proteksyon

Kasama sa mga built-in na function ang overcurrent, overvoltage, temperature limiting, at TEC open/short circuit detection upang subaybayan ang controller at konektadong TEC habang tumatakbo.

Pagkakatugma

Bago ang pagsasama, ang mga kinakailangan sa elektrikal ng TEC, mga katangian ng NTC, target na temperatura, at supply ng board ay dapat suriin laban sa mga detalye ng controller.

Mga Lugar ng Application

Precision Optical Module

Ang TCB-SS Temperature Controller na may Ultra-Compact Size at Designed for Micro TECs ay nagbibigay ng compact temperature control para sa optical modules kung saan kinakailangan ang matatag na thermal condition.

Mga Sistema ng Laser Diode

Maaari itong magmaneho ng isang katugmang Micro TEC upang i-regulate ang temperatura ng mga laser diode sa mga compact optical system.

Miniature Laboratory Equipment

Ang compact controller ay angkop para sa mga instrumento sa laboratoryo na nangangailangan ng Micro TEC-based na regulasyon ng temperatura sa loob ng limitadong espasyo sa pag-install.

Portable Diagnostic Equipment

Sinusuportahan ng TCB-SS ang pagkontrol sa temperatura sa mga compact diagnostic device kung saan ang laki ng board at thermal regulation ay mahalagang mga salik sa disenyo.

Mga Infrared at CCD Sensor

Maaaring isama ang controller sa mga Micro TEC system para sa regulasyon ng temperatura ng mga sensitibong temperatura ng infrared detector at mga sensor ng CCD.

FAQ

Q1: Anong uri ng TEC ang idinisenyo ng controller?

A1: Ang TCB-SS Temperature Controller na may Ultra-Compact na Sukat at Idinisenyo para sa mga Micro TEC ay idinisenyo para sa mga Micro TEC na application. Ang konektadong TEC ay dapat suriin laban sa tinukoy na 4.5V default na boltahe ng TEC at 3A maximum na kasalukuyang.

Q2: Anong configuration ng sensor ng NTC ang ginagamit?

A2: Ang default na configuration ng temperature sensing ay isang 10K NTC na may B-value na 3950. Dapat na kumpirmahin ang iba pang kinakailangan ng sensor sa panahon ng detalye ng proyekto.

Q3: Ano ang pagkakaiba sa pagitan ng hanay ng pagsukat at hanay ng kontrol?

A3: Ang hanay ng pagsukat ng temperatura control ay -60°C hanggang +170°C, habang ang tinukoy na hanay ng temperatura ng kontrol ay -20°C hanggang +100°C. Ang hanay ng pagsukat ay nagpapahiwatig ng kakayahan sa pagdama ng temperatura, samantalang ang hanay ng kontrol ay tumutukoy sa tinukoy na hanay ng regulasyon ng temperatura.

Q4: Anong power supply ang kailangan ng board?

A4: Ang boltahe ng supply ng board ay 5V ±10% DC. Ang system ay dapat magbigay ng angkop na pinagmumulan ng kuryente na nananatili sa loob ng tinukoy na saklaw ng input na ito.

Q5: Ano ang maximum na kasalukuyang magagamit para sa TEC?

A5: Ang pinakamataas na tinukoy na kasalukuyang TEC ay 3A, na may default na boltahe ng TEC na 4.5V. Ang aktwal na konektadong TEC ay dapat mapili ayon sa mga pangangailangang elektrikal nito at ang mga limitasyon ng controller.

Q6: Anong katumpakan ng temperatura ang maibibigay ng controller?

A6: Ang tinukoy na katumpakan ng pagkontrol sa temperatura ay 0.01°C, at ang nakatakdang katumpakan ng temperatura ay tinukoy din bilang 0.01°C.

Q7: Anong mga function ng proteksyon ang kasama?

A7: Kasama sa controller ang overcurrent protection, overvoltage protection, temperature limiting, at TEC open-circuit at short-circuit detection.
