Ang isang inhinyero ng disenyo ay nagpo-prototyp ng isang compact na medikal na sample cooler na ginagamitMga Thermoelectric Cooler. Ang malamig na bahagi ay umabot sa target na temperatura sa loob ng ilang minuto sa panahon ng bench testing. Ngunit kapag ang yunit ay naka-install sa enclosure nito, ang malamig na bahagi ng temperatura ay magsisimulang mag-drift paitaas at hindi kailanman magpapatatag. Sinusuri ng inhinyero ang kasalukuyang TEC, ang pagkakabukod, at ang control loop. Mukhang tama ang lahat. Ang problema ay wala sa malamig na bahagi sa lahat. Ito ay nasa mainit na bahagi. Ang init na tinanggihan ng TEC ay hindi mabisang tinanggal, at ang init na iyon ay bumabalik sa module, na nagpapababa sa kapasidad ng paglamig nito. Ito ang nag-iisang pinakakaraniwang pagkakamali sa disenyo ng thermoelectric cooling, at ito ay isang magastos. Para sa mga inhinyero sa pagkuha at mga developer ng produkto, ang pag-unawa kung bakit kritikal ang pagtanggi sa init sa mainit na bahagi ay ang pagkakaiba sa pagitan ng isang produkto na gumagana at isa na nabigo sa larangan.
Ang gabay na ito ay isinulat para sa mga mamimili at inhinyero na kumukuha ng mga Thermoelectric Cooler at ang nauugnay na mga bahagi ng thermal management. Ipapaliwanag namin ang thermal balance ng isang TEC, kung bakit ang mainit na bahagi ay ang limiting factor sa cooling performance, kung paano nakakaapekto ang heat sink at pagpili ng fan sa resulta, anong mga detalye ang isasama sa isang purchase order, at kung paano susuriin ang isang supplier. Magbibigay din kami ng mga detalyadong parameter ng produkto mula sa aming pabrika sa Fuzhou X-Meritan Technology Co., Ltd. Nagdidisenyo ka man ng pampalamig ng inumin, isang laser module, isang medikal na aparato, o isang electronics enclosure, tutulungan ka ng gabay na ito na tukuyin ang isang thermoelectric cooling system na gumagana nang maaasahan.

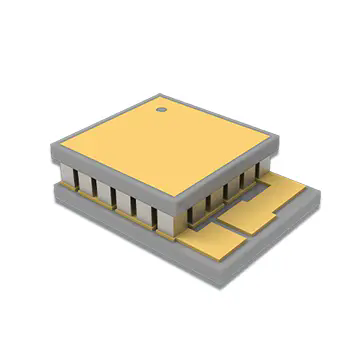

Ang Thermoelectric Cooler, na kilala rin bilang isang Peltier module, ay isang solid-state heat pump na naglilipat ng init mula sa isang gilid ng device patungo sa isa pa kapag may electric current. Ang module ay binubuo ng isang hanay ng mga semiconductor pellet, karaniwang bismuth telluride, na nasa pagitan ng dalawang ceramic na substrate. Kapag ang kasalukuyang dumadaloy sa mga pellets, ang mga electron ay sumisipsip ng init sa isang junction at ilalabas ito sa isa pa. Ang panig na sumisipsip ng init ay nagiging malamig, at ang panig na naglalabas ng init ay nagiging mainit. Walang gumagalaw na bahagi, walang nagpapalamig, at walang mga compressor. Ang module ay compact, tahimik, at maaaring kontrolin nang may katumpakan. Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing katangian ng pagpapatakbo ng isang Thermoelectric Cooler.
| Parameter | Paglalarawan | Karaniwang Halaga |
| Prinsipyo ng Pagpapatakbo | Peltier effect (heat pumping sa pamamagitan ng current) | Solid-state, walang gumagalaw na bahagi |
| Malamig na Gilid | Sumisipsip ng init mula sa pagkarga | Temperatura sa ibaba ng kapaligiran |
| Mainit na Gilid | Naglalabas ng init sa kapaligiran | Temperatura sa itaas ng kapaligiran |
| Heat Pumped (Qc) | Kapasidad ng paglamig | Depende sa laki at kasalukuyang module |
| Input Power (Pin) | Natupok ang kuryente | Depende sa boltahe at kasalukuyang |
| Tinanggihan ng init (Qh) | Qc + Pin | Laging mas malaki kaysa sa Qc |
| COP | Qc / Pin | Karaniwang 0.3 - 0.7 |
SaFuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay gumagawa ng Thermoelectric Cooler para sa malawak na hanay ng mga cooling application. Naiintindihan namin na ang module ay isang bahagi lamang ng system. Ang pagtanggi sa init sa mainit na bahagi ay pantay na mahalaga, at nakikipagtulungan kami sa aming mga customer upang matiyak na ang buong thermal system ay idinisenyo para sa tagumpay.
Ang pangunahing dahilan kung bakit ang mainit na bahagi ay ang limiting factor ay ang unang batas ng thermodynamics. Ang Thermoelectric Cooler ay hindi nakakasira ng init; ginagalaw nito. Ang init na hinihigop sa malamig na bahagi (Qc) kasama ang kuryenteng natupok ng module (Pin) ay dapat tanggihan sa mainit na bahagi (Qh). Simple lang ang relasyon: Qh = Qc + Pin. Nangangahulugan ito na ang mainit na bahagi ay palaging may mas maraming init na tinatanggihan kaysa sa malamig na bahagi na sumisipsip. Sa isang karaniwang module na tumatakbo sa COP na 0.5, ang init na tinanggihan sa mainit na bahagi ay tatlong beses ang kapasidad ng paglamig. Kung ang mainit na bahagi ay hindi maaaring tanggihan ang init na ito, ang temperatura ng mainit na bahagi ay tumataas. At habang tumataas ang mainit na bahagi ng temperatura, tumataas ang pagkakaiba ng temperatura sa buong module, na nagpapababa sa kapasidad ng paglamig at kahusayan ng module. Ang talahanayan sa ibaba ay naglalarawan ng thermal balance para sa isang tipikal na TEC.
| Parameter | Halaga | Tandaan |
| Kapasidad ng Paglamig (Qc) | 50 W | Ang init ay hinihigop sa malamig na bahagi |
| Input Power (Pin) | 100 W | Electrical power sa module |
| Tinanggihan ng init (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Ratio ng Pagtanggi sa init | 3:1 | Qh / Qc |
Sa aming pabrika, tinutulungan namin ang aming mga customer na maunawaan ang thermal balance na ito. Nagbibigay kami ng mga detalyadong curve ng pagganap na nagpapakita kung paano nagbabago ang kapasidad ng paglamig sa mainit na bahagi ng temperatura. Nagbibigay din kami ng gabay sa pagpapalaki ng heat sink at pagpili ng fan para matiyak na maaaring tanggihan ng mainit na bahagi ang kinakailangang init. Ang aming layunin ay tulungan ang aming mga customer na magdisenyo ng isang sistema na nakakamit ng maaasahang malamig na temperatura sa gilid.
Kapag hindi sapat ang pagtanggi ng init sa mainit na bahagi, nangyayari ang isang kaskad ng mga negatibong epekto. Ang unang epekto ay isang pagtaas sa mainit na bahagi ng temperatura. Binabawasan nito ang pagkakaiba sa temperatura na maaaring mapanatili ng module, na nangangahulugang tumataas ang malamig na bahagi ng temperatura. Ang pangalawang epekto ay isang pagbawas sa kapasidad ng paglamig. Habang tumataas ang mainit na bahagi ng temperatura, bumababa ang kakayahan ng module na magbomba ng init. Ang ikatlong epekto ay isang pagtaas sa pagkonsumo ng kuryente. Ang module ay dapat na gumana nang mas mahirap upang mapanatili ang malamig na bahagi ng temperatura, na nagpapataas ng lakas ng input. Ang ikaapat na epekto ay isang pagbawas sa pagiging maaasahan. Ang mataas na mainit na bahagi ng temperatura ay nagpapabilis sa pagkasira ng module at ng mga thermal interface na materyales. Sa matinding mga kaso, ang module ay maaaring mag-overheat at mabigo. Ang talahanayan sa ibaba ay nagbubuod ng mga epekto ng hindi sapat na pagtanggi sa init.
| Epekto | Dahilan | Bunga |
| Pagtaas ng Hot Side Temperature | Hindi sapat ang heat sink o kapasidad ng fan | Nabawasan ang pagganap ng paglamig |
| Pagbaba ng Kapasidad ng Paglamig | Tumaas na pagkakaiba sa temperatura | Hindi maabot ng malamig na bahagi ang target na temperatura |
| Pagtaas ng Pagkonsumo ng kuryente | Ang module ay gumagana nang mas mahirap upang makabawi | Mas mataas na gastos sa pagpapatakbo, mas init na tanggihan |
| Pagkasira ng Module | Thermal stress sa mga pellets at solder joints | Nabawasan ang buhay, napaaga na pagkabigo |
| Pagkabigo sa Thermal Interface | Ang mataas na temperatura ay nagpapababa ng thermal grease | Tumaas na thermal resistance, karagdagang pagkawala ng pagganap |
Sa X-Meritan, nakita namin ang maraming kaso kung saan nabigo ang isang sistema hindi dahil hindi sapat ang TEC, ngunit dahil hindi sapat ang pagtanggi sa init. Nakikipagtulungan kami sa aming mga customer upang maiwasan ang mga problemang ito sa pamamagitan ng pagbibigay ng kumpletong mga thermal solution, kabilang ang mga heat sink, fan, at thermal interface na materyales. Matutulungan ka ng aming engineering team na kalkulahin ang kinakailangang kapasidad ng pagtanggi sa init at piliin ang mga tamang bahagi.
Ang pagtukoy sa tamang sistema ng pagtanggi sa init ay nangangailangan ng isang sistematikong diskarte. Ang unang hakbang ay upang matukoy ang kabuuang init na tatanggihan (Qh). Ito ang kabuuan ng cooling capacity (Qc) at ang input power (Pin). Ang ikalawang hakbang ay upang matukoy ang maximum na pinapayagang mainit na bahagi ng temperatura. Ito ay karaniwang ang temperatura sa paligid at ang pagtaas ng temperatura sa heat sink. Ang ikatlong hakbang ay ang pumili ng isang heat sink na may thermal resistance na maaaring makamit ang kinakailangang pagtaas ng temperatura sa magagamit na airflow. Ang ikaapat na hakbang ay ang pumili ng fan na nagbibigay ng sapat na airflow at static pressure. Ang ikalimang hakbang ay ang pumili ng thermal interface na materyal na nagpapaliit sa contact resistance sa pagitan ng module at ng heat sink. Ang talahanayan sa ibaba ay nagbubuod sa proseso ng pagtutukoy.
| Hakbang | Aksyon | Key Parameter |
| 1 | Tukuyin ang kabuuang init na tatanggihan | Qh = Qc + Pin |
| 2 | Tukuyin ang pinapayagang mainit na bahagi ng temperatura | Th = Tamb + ΔT |
| 3 | Piliin ang heat sink thermal resistance | Rth = ΔT / Qh |
| 4 | Piliin ang daloy ng hangin ng fan at static na presyon | CFM, Pa |
| 5 | Pumili ng materyal na thermal interface | Thermal conductivity (W/m·K) |
Sa aming pabrika, nagbibigay kami ng kumpletong mga thermal solution para sa aming Thermoelectric Cooler. Maaari kaming mag-supply ng mga heat sink na may naka-optimize na fin geometry, mga fan na may mababang ingay at mataas na airflow, at mga thermal interface na materyales na may mataas na conductivity. Ang aming koponan sa engineering ay maaaring tumulong sa proseso ng pagtutukoy at magbigay ng mga detalyadong kalkulasyon ng thermal para sa iyong aplikasyon.
Ang pagsusuri sa isang supplier ng Thermoelectric Cooler at mga bahagi ng thermal management ay nangangailangan ng pagtuon sa kalidad ng produkto, thermal expertise, kakayahan sa pagsubok, at teknikal na suporta. Ang tagapagtustos ay dapat na may kakayahan na gumawa ng mga module na may pare-parehong pagganap. Dapat silang magkaroon ng kadalubhasaan sa disenyo ng thermal system. Dapat ay mayroon silang kagamitan upang subukan ang mga module at system na nasa ilalim ng pagkarga. At dapat silang magbigay ng teknikal na suporta upang matulungan kang pumili ng mga tamang bahagi. Ang talahanayan sa ibaba ay nagbubuod sa mga pamantayan sa pagsusuri na ito.
| Pamantayan sa Pagsusuri | Ano ang Hahanapin | Bakit Ito Mahalaga |
| Kalidad ng Module | Pare-parehong pagganap, pagsubok sa pagiging maaasahan | Tinitiyak na ang module ay nakakatugon sa mga pagtutukoy |
| Thermal Expertise | Kakayahang disenyo ng system, thermal simulation | Tinitiyak na gumagana ang kumpletong sistema |
| Kakayahang Pagsubok | Pagsubok sa pagganap sa ilalim ng pagkarga, pagsubok sa buhay | Bine-verify ang pagganap at pagiging maaasahan |
| Teknikal na Suporta | Application engineering, thermal kalkulasyon | Tumutulong sa pagpili ng mga tamang bahagi |
| Pagganap ng Paghahatid | Sa oras na rekord ng paghahatid, kakayahan sa imbentaryo | Pinapanatiling tumatakbo ang iyong linya ng produksyon |
Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay gumagawa ng mga Thermoelectric Cooler at mga thermal solution sa loob ng mahigit isang dekada. Mayroon kaming malawak na karanasan sa disenyo at pagsubok ng thermal system. Kami ay sertipikadong ISO 9001, at pinapanatili namin ang mga detalyadong talaan ng lahat ng inspeksyon. Ang aming teknikal na koponan ay magagamit upang tumulong sa mga thermal kalkulasyon at pagpili ng bahagi. Inaanyayahan ka naming suriin kami laban sa mga pamantayang ito at isaalang-alang kami bilang iyong kasosyo para sa mga thermoelectric cooling solution.
Ang sumusunod na talahanayan ay nagbibigay ng mga pangunahing parameter ng produkto para sa aming Thermoelectric Cooler. Idinisenyo ang mga module na ito para sa mga cooling application mula sa mga produkto ng consumer hanggang sa mga medikal na device. Ang aming pabrika ay maaari ding magbigay ng mga katugmang heat sink, fan, at thermal interface na materyales.
| Parameter | Saklaw ng Pagtutukoy | Mga Tala |
| Kapasidad ng Paglamig (Qc) | 10 W - 200 W | Depende sa laki at kasalukuyang module |
| Max Temperature Differential (ΔTmax) | 60°C - 75°C | Sa Th = 27°C, walang load |
| Na-rate na Boltahe | 5 V - 24 V | Available ang mga custom na boltahe |
| Na-rate na Kasalukuyan | 2 A - 15 A | Depende sa laki ng module |
| COP | 0.3 - 0.7 | Depende sa operating point |
| Laki ng Module | 20 x 20 mm hanggang 62 x 62 mm | Available ang mga custom na laki |
| Uri ng Heat Sink | Aluminum extruded, skived, bonded | Pinili para sa thermal resistance |
| Uri ng Fan | Axial, blower | Pinili para sa daloy ng hangin at ingay |
| Thermal Interface Material | Thermal grease, pagbabago ng phase, pad | Pinili para sa kondaktibiti at kapal |
| MOQ | 100 piraso | Negotiable para sa malalaking order |
| Lead Time | 2 - 4 na linggo | Depende sa dami at pagpapasadya |
Sa aming pabrika, ginagawa namin ang aming Thermoelectric Cooler upang matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang kapasidad ng paglamig, boltahe, kasalukuyang, at laki upang umangkop sa iyong mga partikular na pangangailangan. Nagbibigay din kami ng kumpletong thermal solution, kabilang ang mga heat sink, fan, at thermal interface na materyales. Ang aming layunin ay bigyan ang aming mga customer ng maaasahang, mataas na pagganap na mga solusyon sa paglamig.
Tanong 1: Gaano karaming init ang dapat tanggihan sa mainit na bahagi ng isang TEC?
Sagot: Ang init na tinanggihan sa mainit na bahagi (Qh) ay ang kabuuan ng kapasidad ng paglamig (Qc) at ang input power (Pin). Para sa isang module na gumagana sa isang COP na 0.5, ang init na tinanggihan ay tatlong beses ang kapasidad ng paglamig. Nangangahulugan ito na para sa bawat watt ng paglamig, tatlong watts ng init ang dapat alisin. Kung hindi matatanggihan ng mainit na bahagi ang init na ito, bababa ang pagganap ng module. Maaaring kalkulahin ng aming engineering team ang eksaktong Qh para sa iyong aplikasyon.
Tanong 2: Ano ang mangyayari kung gumamit ako ng heat sink na masyadong maliit?
Sagot: Kung ang heat sink ay masyadong maliit, ang thermal resistance nito ay magiging masyadong mataas, at ang mainit na side temperature ay tataas. Binabawasan nito ang kapasidad ng paglamig at pinatataas ang pagkonsumo ng kuryente. Sa matinding mga kaso, ang module ay maaaring mag-overheat at mabigo. Palaging sukatin ang heat sink batay sa kabuuang init na tatanggihan at ang pinapayagang pagtaas ng temperatura. Matutulungan ka ng aming pabrika na piliin ang tamang heat sink para sa iyong aplikasyon.
Tanong 3: Maaari ba akong gumamit ng bentilador upang mapabuti ang pagtanggi sa init?
Sagot: Oo, ang isang fan ay maaaring makabuluhang mapabuti ang pagtanggi sa init sa pamamagitan ng pagtaas ng daloy ng hangin sa ibabaw ng heat sink. Ang sapilitang convection ay binabawasan ang thermal resistance ng heat sink, na nagpapababa sa mainit na bahagi ng temperatura. Ang bentilador ay dapat mapili upang magbigay ng sapat na airflow at static na presyon para sa disenyo ng heat sink. Nag-aalok kami ng magkatugmang kumbinasyon ng fan at heat sink para sa aming Thermoelectric Cooler.
Tanong 4: Ano ang pinakamahusay na materyal na thermal interface para sa isang TEC?
Sagot: Ang pinakamahusay na materyal ng thermal interface ay nakasalalay sa aplikasyon. Ang thermal grease ay nag-aalok ng pinakamababang thermal resistance ngunit maaaring magulo at maaaring matuyo sa paglipas ng panahon. Ang mga materyales sa pagbabago ng yugto ay nag-aalok ng mahusay na pagganap at mas madaling ilapat. Ang mga thermal pad ay maginhawa ngunit may mas mataas na thermal resistance. Para sa mga application na may mataas na pagganap, inirerekomenda namin ang thermal grease o isang materyal na pagbabago ng bahagi. Ang aming teknikal na koponan ay maaaring magpayo sa pinakamahusay na materyal para sa iyong aplikasyon.
Tanong 5: Paano ko malalaman kung ang aking heat rejection system ay sapat?
Sagot: Upang matukoy kung ang iyong sistema ng pagtanggi sa init ay sapat, sukatin ang mainit na bahagi ng temperatura sa ilalim ng buong pagkarga at ihambing ito sa target ng disenyo. Kung ang mainit na bahagi ng temperatura ay mas mataas kaysa sa inaasahan, ang pagtanggi sa init ay hindi sapat. Maaari mo ring sukatin ang kapasidad ng paglamig at ihambing ito sa curve ng pagganap. Kung ang kapasidad ay mas mababa kaysa sa inaasahan, ang mainit na bahagi ng temperatura ay malamang na masyadong mataas. Matutulungan ka ng aming engineering team na masuri at malutas ang mga problema sa pagtanggi sa init.
Ang epektibong pagtanggi sa init sa mainit na bahagi ay mahalaga para sa pagganap at pagiging maaasahan ng Thermoelectric Cooler. Dapat tanggihan ng mainit na bahagi ang kapasidad ng paglamig kasama ang kapangyarihan ng pag-input, na karaniwang tatlong beses ang kapasidad ng paglamig. Kung hindi sapat ang pagtanggi sa init, tumataas ang temperatura ng mainit na bahagi, bumababa ang kapasidad ng paglamig, tumataas ang konsumo ng kuryente, at nababawasan ang buhay ng module. Para sa mga mamimili at inhinyero, ang pag-unawa sa thermal balance na ito ay ang susi sa pagdidisenyo ng matagumpay na thermoelectric cooling system. Sa Fuzhou X-Meritan Technology Co., Ltd., ang aming pabrika ay may kadalubhasaan at mga produkto upang matulungan kang makamit ang epektibong pagtanggi sa init. Nag-aalok kami ng mga Thermoelectric Cooler, heat sink, fan, at thermal interface na materyales, kasama ng suporta sa engineering upang matiyak na gumagana ang iyong system ayon sa disenyo.
Nagdidisenyo ka man ng pampalamig ng inumin, isang medikal na aparato, isang laser module, o isang electronics enclosure, iniimbitahan ka naming makipag-ugnayan sa amin upang talakayin ang iyong mga kinakailangan. Maaari kaming magbigay ng mga sample, thermal calculation, at customized na solusyon. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga negosyo sa buong mundo.
Makipag-ugnayan sa Fuzhou X-Meritan Technology Co., Ltd. ngayonpara talakayin ang iyong mga kinakailangan sa Thermoelectric Cooler at tuklasin kung paano mapapahusay ng aming mga thermal solution ang iyong cooling performance.
