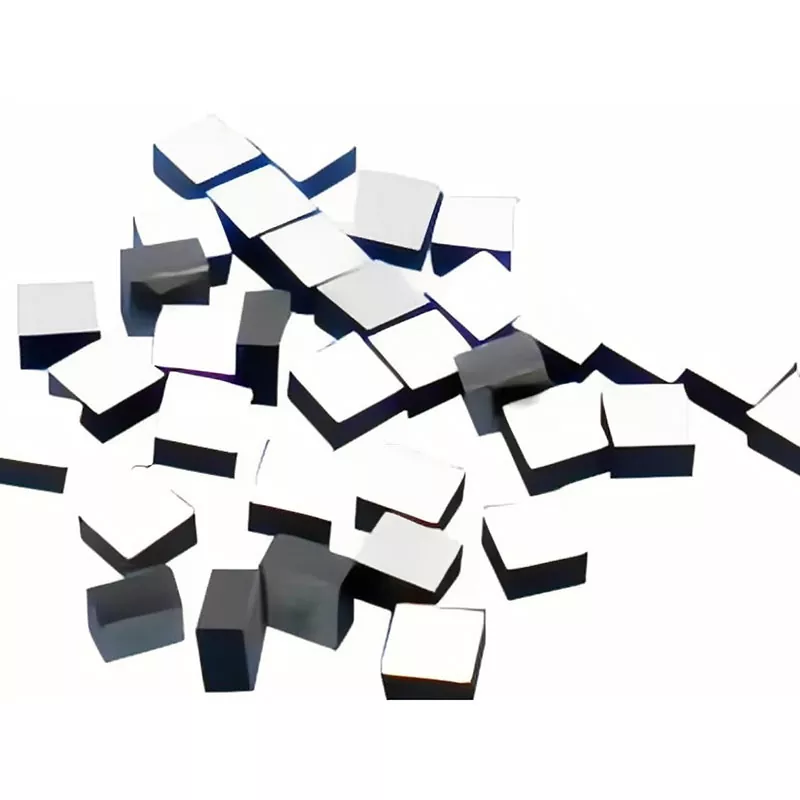

NTC Thermistor para sa Infrared Thermopile

Ang NTC Thermistor para sa Infrared Thermopile ay nagbibigay ng karagdagang signal ng temperatura sa pamamagitan ng pagbabago ng resistensya nito ayon sa temperatura ng sensor. Ang signal ng thermopile at signal ng NTC ay maaaring iproseso nang magkasama upang mabayaran ang pagkakaiba-iba na nauugnay sa temperatura. Ginagawa nitong mahalagang pansuportang bahagi ang NTC sa mga infrared thermopile system kung saan kinakailangan ang katatagan at pag-uulit ng pagsukat.

Paano ito Gumagana

Ang pangunahing relasyon sa pagtatrabaho ay maaaring maunawaan bilang:

Infrared Radiation
↓
Ang Thermopile ay Bumubuo ng Electrical Output
↓
Mga Pagbabago sa Temperatura ng Ambient o Sensor
↓
Mga Pagbabago sa Paglaban sa NTC
↓
Ang Impormasyon sa Temperatura ay Binabasa ng Circuit
↓
Inilapat ang Temperature Compensation
↓
Mas Matatag na Pagsukat ng Thermopile

Kapag ang infrared radiation ay umabot sa thermopile, ang sensor ay bumubuo ng isang de-koryenteng output na nauugnay sa pagkakaiba ng temperatura sa pagitan ng sensing element at ng reference na kapaligiran nito.

Kasabay nito, maaaring baguhin ng mga pagbabago sa temperatura ng kapaligiran ang temperatura ng thermopile package at mga nakapaligid na bahagi. Ang NTC thermistor ay tumutugon sa pagbabago ng temperatura na ito sa pamamagitan ng kaukulang pagbabago sa resistensya.

Ang signal-processing circuit ay gumagamit ng NTC resistance information para tantiyahin ang temperature-related effect at ilapat ang kabayaran sa thermopile output. Ang layunin ay hindi upang taasan ang mismong infrared na signal, ngunit upang bawasan ang pagkakaiba-iba ng pagsukat na nauugnay sa mga pagbabago sa thermal environment ng sensor.

Bakit Mahalaga ang Temperature Compensation

Ang NTC Thermistor para sa Infrared Thermopile ay naiimpluwensyahan ng higit pa sa target na bagay. Ang mga pagbabago sa temperatura ng sensor assembly ay maaari ding makaapekto sa output signal.

Ang relasyon ay maaaring buod bilang:

Teknikal na Pagtutukoy

Mga aplikasyon

Mga Non-Contact Infrared Thermometer

Ang mga infrared thermometer ay gumagamit ng mga elemento ng thermopile sensing upang makita ang thermal radiation nang walang direktang kontak sa target. Ang isang NTC ay maaaring magbigay ng impormasyon sa temperatura para sa pagpunan ng mga variation na dulot ng mga pagbabago sa thermal environment ng sensor.

Pagsukat ng Medikal na Temperatura

Ang mga sistema ng pagsukat ng temperatura na nakabatay sa Thermopile, kabilang ang mga thermometer ng tainga at iba pang kagamitan sa temperaturang medikal na hindi nakikipag-ugnayan, ay nangangailangan ng matatag na output ng sensor sa ilalim ng pagbabago ng mga kondisyon sa kapaligiran. Sinusuportahan ng NTC ang proseso ng kompensasyon sa pamamagitan ng pagsubaybay sa mga nauugnay na pagbabago sa temperatura sa paligid ng sensor.

Infrared Detection Equipment

Ang mga infrared detection system ay maaaring makaranas ng pagkakaiba-iba ng output habang nagbabago ang temperatura ng sensor. Ang isang katugmang NTC ay nagbibigay ng sanggunian sa temperatura na kinakailangan para sa pagwawasto ng mga epekto na umaasa sa temperatura sa sistema ng pagtuklas.

HVAC at Environmental Sensing

Maaaring gumana ang mga kagamitan sa Smart HVAC at mga device sa pagsubaybay sa kapaligiran sa ilalim ng patuloy na pagbabago ng mga kondisyon sa kapaligiran. Ang kabayaran sa temperatura ng NTC ay makakatulong sa mga module ng infrared sensing na nakabatay sa thermopile na mapanatili ang mas pare-parehong mga sukat.

Mga Kagamitan sa Bahay

Ang mga compact infrared sensing module ay ginagamit sa iba't ibang smart appliances para sa pagtukoy at pagsubaybay sa temperatura. Maaaring isama ang NTC sa thermopile assembly kung saan kinakailangan ang kabayaran sa temperatura sa loob ng limitadong espasyo sa pag-install.

Mga Instrumentong Pananaliksik at Siyentipiko

Ang pang-agham at laboratoryo na kagamitan sa pagsukat ng infrared ay maaaring mangailangan ng kontrolado at paulit-ulit na pagganap ng sensor. Ang isang maayos na katugmang NTC ay maaaring magbigay ng sanggunian sa temperatura na kailangan para sa thermopile compensation at pagkakalibrate.

Bakit Pumili ng X-Meritan para sa Thermopile NTC Solutions?

Ang bentahe ng X-Meritan ay hindi limitado sa pagbibigay ng indibidwal na thermistor. Gumagana ang kumpanya sa mga thermoelectric na materyales, pangunahing bahagi, pagsubok at mga solusyon sa pamamahala ng thermal, na nagbibigay ng mas malawak na teknikal na batayan para sa pagpapasadya ng bahagi.

Kakayahang Materyal at Bahagi

Ang X-Meritan ay may karanasan sa mga thermoelectric na materyales at mga bahagi ng thermal management ng semiconductor, na sumusuporta sa mga customer na nagtatrabaho sa mga proyektong may kinalaman sa pagkontrol sa temperatura at sensing.

Customized Component Development

Ang paglaban, halaga ng B, mga sukat at pagpapaubaya ay maaaring talakayin ayon sa mga kinakailangan ng thermopile assembly o electronic circuit ng customer.

Quality Control at Pagsubok

Ang mga proseso ng produksyon at pagsubok ay ginagamit upang suriin ang pagganap ng bahagi at pagkakapare-pareho ng batch, na sumusuporta sa matatag na supply para sa pag-verify ng prototype at kasunod na produksyon.

Sample Verification Bago ang Mass Production

Ang mga customer ay maaaring magbigay ng mga guhit, sample o teknikal na kinakailangan. Maaaring ipaalam ng X-Meritan ang mga teknikal na detalye, ayusin ang sample na pag-verify at magpatuloy sa mass production pagkatapos ng kumpirmasyon.

Suporta sa Teknikal na Pagsasama

Para sa mga customer na bumubuo ng bagong thermopile module, maaaring lumahok ang X-Meritan sa pagpili ng bahagi at teknikal na komunikasyon upang tumulong na itugma ang NTC sa sensor at compensation system.

FAQ

Ano ang function ng isang NTC Thermistor para sa Infrared Thermopile sa isang infrared thermopile?

Ang thermistor ng NTC ay nagbibigay ng impormasyon sa temperatura para sa pagpunan ng mga pagbabagong nauugnay sa temperatura sa output ng thermopile. Ito ay karaniwang ginagamit bilang isang sanggunian sa temperatura o bahagi ng kabayaran kaysa sa pangunahing infrared detector.

Bakit kailangan ng infrared thermopile ang temperature compensation?

Ang output ng Thermopile ay maaaring maapektuhan ng mga pagbabago sa temperatura ng pakete ng sensor at nakapaligid na kapaligiran. Kung walang angkop na kabayaran, ang mga pagbabagong ito ay maaaring magpakilala ng pagkakaiba-iba ng pagsukat kahit na ang target na temperatura ay nananatiling hindi nagbabago.

Paano binabayaran ng NTC ang isang thermopile sensor?

Ang NTC ay nagbabago ng resistensya habang nagbabago ang temperatura nito. Binabasa ng thermopile system ang resistensyang ito at ginagamit ang nagreresultang impormasyon ng temperatura sa signal-processing circuit nito o compensation algorithm upang itama ang pagkakaiba-iba ng output na nauugnay sa temperatura.

Paano ko pipiliin ang halaga ng paglaban ng isang NTC para sa isang thermopile?

Ang kinakailangang paglaban ay nakasalalay sa thermopile circuit, temperatura ng sanggunian, paraan ng kompensasyon at inaasahang saklaw ng pagpapatakbo. Dapat piliin ang NTC kasama ang thermopile at ang disenyo ng pagpoproseso ng signal nito.

Nakakaapekto ba ang halaga ng B sa thermopile temperature compensation?

Oo. Tinutukoy ng halaga ng B ang ugnayan ng paglaban-temperatura ng NTC at samakatuwid ay nakakaapekto sa impormasyon ng temperatura na ginagamit ng sistema ng kompensasyon.

Maaari bang ipasadya ang paglaban ng NTC at B value?

Oo. Maaaring talakayin ng X-Meritan ang customized na resistensya at mga halaga ng B ayon sa mga kinakailangan ng thermopile system.

Maaari bang ipasadya ang mga sukat ng thermopile NTC?

Oo. Maaaring masuri ang mga sukat at pisikal na pagsasaayos ayon sa thermopile housing, espasyo sa pag-install at mga kinakailangan sa pagpupulong.

Maaari bang bumuo ng NTC ang X-Meritan batay sa isang drawing o sample?

Oo. Ang mga customer ay maaaring magbigay ng mga guhit, sample o teknikal na detalye para sa pagsusuri. Maaaring kumpletuhin ang sample na pag-verify bago ang mass production.

Angkop ba ang NTC na ito para sa mga medikal na infrared thermometer?

Ang mga thermistor ng NTC ay maaaring gamitin bilang mga bahagi ng kompensasyon sa temperatura sa mga thermopile-based na infrared thermometer, kabilang ang mga kagamitan sa pagsukat ng temperaturang medikal. Ang tiyak na pagtutol, halaga ng B, pagpapaubaya at pisikal na pagsasaayos ay dapat piliin ayon sa disenyo ng sensor.
