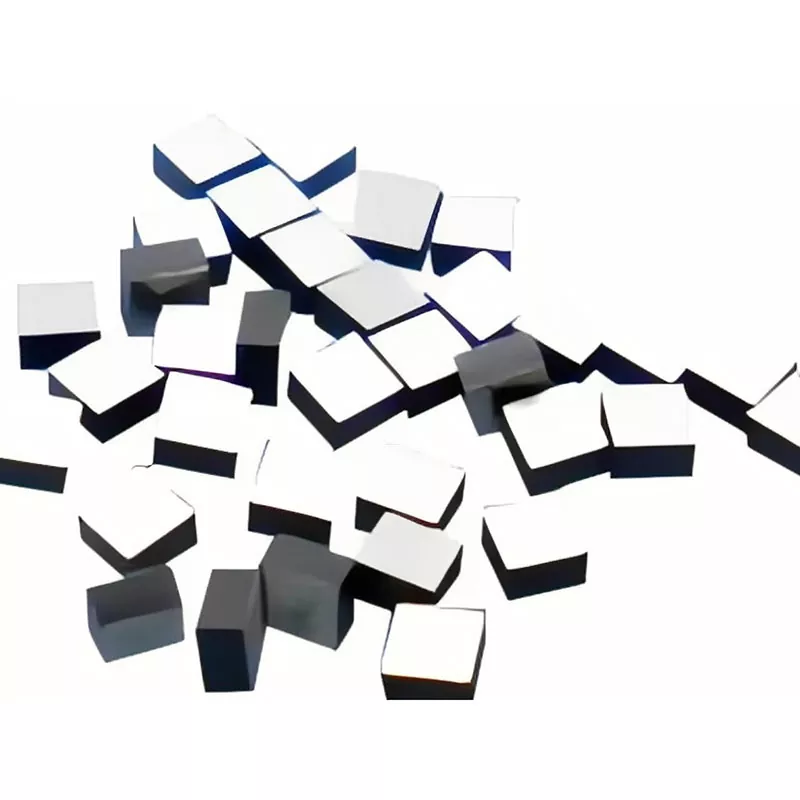

High-Precision NTC Thermistor Chip

Gumagamit ang mga thermistor ng NTC ng negatibong katangian ng koepisyent ng temperatura, ibig sabihin, nagbabago ang kanilang resistensya habang nagbabago ang temperatura. Sa isang sensing circuit, ang pagkakaiba-iba ng paglaban ay maaaring ma-convert sa impormasyon ng temperatura para sa pagsubaybay at kontrol.

Para sa mga application ng chip, direktang nakakaapekto sa pagtutugma at pag-assemble ng circuit ang pagpili ng R25, B value, resistance tolerance, dimensyon ng chip, at electrode structure. Ang R25 ay tumutukoy sa nominal na pagtutol sa 25°C, habang ang halaga ng B ay naglalarawan sa katangian ng paglaban-temperatura ng thermistor.

Ang High-Precision NTC Thermistor Chip ay inilaan para sa mga application kung saan kailangang ilagay ang sensing element malapit sa isang temperature-sensitive na component habang pinananatiling maliit ang inookupahang espasyo.

Mga Teknikal na Parameter

Ang mga sumusunod na modelo ay kumakatawan sa mga magagamit na detalye ng produkto. Ang mga halaga at sukat ng elektrikal ay dapat piliin ayon sa mga kinakailangang katangian ng circuit at paraan ng pagpupulong.

Mga karagdagang available na hanay

Maliit na Sukat

Ang High-Precision NTC Thermistor Chip ay available sa mga compact na istruktura para sa mga application kung saan ang isang naka-package na sensor ng temperatura ay kukuha ng masyadong maraming espasyo. Ang mga napiling modelo sa kasalukuyang hanay ay kasing liit ng 0.45 × 0.45 mm, habang ang mga naka-customize na dimensyon ng chip ay maaaring masuri mula sa mga drawing o sample ng customer.

Ang maliit na istraktura ng chip ay angkop para sa paglalagay ng sensing element malapit sa optical, electronic, o iba pang mga sangkap na sensitibo sa temperatura. Ang mga huling sukat ay dapat kumpirmahin ayon sa mga kinakailangang katangian ng kuryente at proseso ng pagpupulong.

Wire Bonding

Ang chip ay maaaring ibigay sa ginto o pilak na tubog na mga electrodes para sa wire bonding. Maaaring suportahan ang ginto, aluminyo, at pilak na wire bonding depende sa pagsasaayos ng electrode at proseso ng pagpupulong.

Ang istraktura na ito ay angkop para sa mga compact hybrid module at iba pang mga assemblies kung saan ang thermistor ay kailangang direktang isama sa sensing area. Ang mga kinakailangan sa electrode material at bonding ay maaaring kumpirmahin sa panahon ng sample na pagsusuri.

Ginagamit din ang wire-bondable NTC thermistors sa mga compact optical transceiver application, kung saan ang sensing element ay nakaposisyon malapit sa temperature-sensitive optical components.

Paglaban at B Value

Ang paglaban at halaga ng B ay dapat piliin bilang isang katugmang kumbinasyon sa halip na ituring bilang ganap na independiyenteng mga parameter. Ang available na resistance range ay 1kΩ hanggang 1000kΩ, habang ang B value range ay 3200K hanggang 4500K.

Para sa disenyo ng circuit, ang nominal na resistensya sa 25°C, B value, tolerance, at kinakailangang hanay ng sensing ay dapat isaalang-alang nang magkasama. Available ang mga karaniwang kumbinasyon, at maaaring masuri ang hindi karaniwang mga kinakailangan batay sa aplikasyon.

Karaniwang tinutukoy ang halaga ng B kasama ng saklaw ng reference na temperatura nito, gaya ng B25/50 o B25/85, kaya dapat kumpirmahin ang eksaktong kahulugan sa naaangkop na detalye ng produkto bago ang pag-calibrate ng circuit. Ang data ng produkto ng komersyal na chip NTC mula sa mga pangunahing tagagawa ay katulad na tumutukoy sa mga halaga ng R25 at B na may tinukoy na mga temperatura ng sanggunian.

Pagpaparaya sa Paglaban

Ang mga piling modelo ay maaaring bigyan ng mga opsyon sa resistance tolerance na ±0.5% at ±1%. Inilalarawan ng detalyeng ito ang pinapayagang paglihis ng nominal na halaga ng paglaban at hindi dapat ipakita bilang pangkalahatang katumpakan ng pagsukat ng temperatura.

Para sa mga circuit na sensitibo sa temperatura, ang resistance tolerance, B-value tolerance, disenyo ng circuit, paraan ng pagkakalibrate, at mga kondisyon ng pagpapatakbo ay maaaring makaapekto sa panghuling resulta ng pagsukat ng temperatura. Samakatuwid, ang kinakailangang pagpapaubaya ay dapat piliin ayon sa kumpletong sistema ng sensing.

Thermal na Tugon

Ang thermal time constant ng mga nakalistang modelo ay ≤2 s o ≤3 s, depende sa istraktura at modelo ng chip. Ang isang mas maliit na thermal time constant sa pangkalahatan ay nagpapahiwatig na ang thermistor ay umabot sa thermal equilibrium sa mga nakapaligid na kondisyon nito nang mas mabilis.

Ang aktwal na tugon sa isang naka-assemble na module ay nakasalalay din sa paraan ng pag-mount, thermal coupling, mga materyales sa paligid, at daloy ng hangin. Para sa kadahilanang ito, ang detalye ng chip ay dapat suriin kasama ang aktwal na istraktura ng pag-install.

Mga aplikasyon

Optical na Komunikasyon

Ang High-Precision NTC Thermistor Chip ay maaaring isama sa optical communication modules at optical transceiver para sa pagsubaybay sa temperatura. Ang compact na istraktura nito ay nagbibigay-daan sa sensing element na iposisyon malapit sa mga optical na bahagi na sensitibo sa temperatura nang hindi nagdaragdag ng isang kumbensyonal na panlabas na pakete ng sensor.

Partikular na nauugnay ito sa mga optical assemblies kung saan limitado ang available na espasyo sa pag-install at kailangang subaybayan ang mga pagbabago sa temperatura malapit sa kinokontrol na bahagi. Ang mga wire-bondable na NTC thermistors ay partikular na ginagamit para sa temperature sensing sa mga optical transceiver na disenyo.

Kagamitang Medikal

Ang mga compact NTC chips ay maaaring isama sa mga medikal na instrumento at kagamitan sa laboratoryo kung saan kailangang magkasya ang elemento ng temperature sensing sa isang restricted installation area. Ang iba't ibang mga halaga ng paglaban, mga halaga ng B, at mga pagpipilian sa pagpapaubaya ay nagbibigay-daan sa bahagi na maitugma sa iba't ibang mga sensing circuit.

Ang huling detalye ay dapat piliin ayon sa kinakailangang hanay ng temperatura, mga katangian ng circuit, paraan ng pag-install, at naaangkop na mga kinakailangan sa kagamitan.

Automotive Radar

Ang mga module ng automotive radar ay naglalaman ng mga compact electronic na bahagi na maaaring mangailangan ng pagsubaybay sa temperatura habang tumatakbo. Ang maliit na form factor ng NTC chip ay nagbibigay-daan sa temperature sensing na maisama sa mga high-density electronic assemblies.

Para sa mga automotive application, ang kinakailangang operating temperatura, mga katangian ng paglaban, tolerance, mekanikal na istraktura, at mga kinakailangan sa pagiging maaasahan ay dapat kumpirmahin bago piliin ang huling modelo.

Kagamitan sa Laboratory

Ang chip ay maaari ding gamitin sa laboratoryo at testing equipment kung saan kinakailangan ang compact temperature sensing element. Maaaring piliin ang paglaban at halaga ng B ayon sa sensing circuit, habang ang mga sukat ng chip ay maaaring isaalang-alang kasama ng magagamit na espasyo sa pag-install.

Para sa prototype o customized na kagamitan, maaaring suriin ng X-Meritan ang mga kinakailangan batay sa mga drawing o sample ng customer bago ang produksyon.

Pagpapasadya

Mga Parameter ng Elektrisidad

Maaaring suriin ang High-Precision NTC Thermistor Chip para sa mga customized na kinakailangan sa kuryente. Ang mga available na halaga ng paglaban ay sumasaklaw sa 1kΩ hanggang 1000kΩ, na may mga halagang B mula 3200K hanggang 4500K. Ang mga opsyon sa paglaban sa paglaban na ±0.5% at ±1% ay magagamit para sa mga napiling detalye.

Kapag humihiling ng naka-customize na modelo, maaaring ibigay ng mga customer ang kinakailangang halaga ng R25, B, pagpapaubaya, mga kondisyon sa pagpapatakbo, at target na aplikasyon. Nakakatulong ang mga parameter na ito na matukoy kung magagamit ang isang kasalukuyang modelo o dapat suriin ang isang bagong detalye.

Mga Dimensyon ng Chip

Maaaring masuri ang mga sukat ng chip ayon sa magagamit na espasyo sa pag-install at proseso ng pagpupulong. Kasama sa mga kasalukuyang modelo ang mga compact na istruktura gaya ng 0.45 × 0.45 × 0.20 mm at 0.45 × 0.45 × 0.25 mm.

Para sa mga di-karaniwang dimensyon, maaaring suriin ng X-Meritan ang mga guhit o sample ng customer at kumpirmahin ang maaabot na istraktura kasama ang mga kinakailangang parameter ng kuryente.

Mga Pagpipilian sa Electrode

Available ang mga opsyon sa electrode na may ginto o pilak na plated para sa iba't ibang kinakailangan sa pagbubuklod. Ang materyal na elektrod ay dapat mapili kasama ang nilalayon na materyal ng kawad at proseso ng pagbubuklod.

Sa panahon ng pag-develop ng sample, ang istruktura ng elektrod, paraan ng pagbubuklod, mga sukat ng chip, at mga katangiang elektrikal ay maaaring suriin bago ang mass production.

Paggawa at Sample na Suporta

Gumagawa ang X-Meritan ng mga materyales at sangkap na nauugnay sa semiconductor at nagbibigay ng suporta sa produksyon para sa mga customized na electronic na bahagi. Kasama sa magagamit na kagamitan sa produksyon ang mga vibration jig machine, welding machine, awtomatikong packaging machine, at precision cutting equipment.

Para sa customized na NTC thermistor chips, maaaring suriin ang produksyon mula sa mga sample o drawing ng customer. Bago ang mass production, maaaring gumamit ng sample confirmation stage para i-verify ang mga dimensyon, electrical parameters, electrode requirements, at assembly compatibility.

Ang prosesong ito ay nagbibigay sa mga customer ng isang tinukoy na punto upang suriin ang produkto laban sa kanilang mga kinakailangan sa aplikasyon bago maglabas ng mas malaking order ng produksyon.

FAQ

Anong paglaban at mga halaga ng B ang magagamit?

Ang magagamit na hanay ng paglaban ay 1kΩ hanggang 1000kΩ, na may mga halagang B mula 3200K hanggang 4500K. Kasama sa mga karaniwang modelo ang mga halaga ng paglaban ng 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ, at 100kΩ.

Anong resistance tolerance ang available?

Ang mga piling detalye ay available na may ±0.5% at ±1% na resistensya. Ang kinakailangang pagpapaubaya ay dapat piliin ayon sa mga kinakailangan sa circuit at temperatura sensing.

Pwede bang wire bonded ang chip?

Oo. Available ang mga opsyon sa electrode na may ginto o silver plated. Maaaring masuri ang ginto, aluminyo, at pilak na wire bonding ayon sa pagsasaayos ng elektrod at proseso ng pagpupulong.

Ano ang pinakamaliit na magagamit na laki ng chip?

Kasama sa hanay ng produkto ang mga compact na modelo gaya ng 0.45 × 0.45 × 0.20 mm at 0.45 × 0.45 × 0.25 mm. Maaaring suriin ang mga customized na dimensyon mula sa mga guhit o sample ng customer, na may panghuling sukat depende sa kinakailangang mga detalye ng elektrikal at istruktura.

Oo. Maaaring suriin ng X-Meritan ang customized na resistensya, halaga ng B, mga sukat, tolerance, at mga kinakailangan sa elektrod. Maaaring gamitin ang mga drawing o sample ng customer bilang batayan para sa pagsusuri ng produkto at pagkumpirma ng sample.

Paano ako pipili ng NTC thermistor chip?

Magsimula sa kinakailangang resistance sa 25°C, B value, temperature sensing range, resistance tolerance, available na installation space, at bonding method. Para sa mga customized na application, ang pagbibigay ng mga kinakailangan sa circuit, pagguhit ng pag-install, o umiiral na sample ay makakatulong sa pagtukoy ng angkop na detalye.

Tungkol sa X-Meritan

Ang X-Meritan ay isang manufacturer na nakabase sa China na nagdadalubhasa sa mga materyales, bahagi, at mga produkto ng thermal management na nauugnay sa semiconductor. Saklaw ng mga kakayahan nito ang pagbuo ng materyal, paggawa ng bahagi, pasadyang produksyon, at suporta sa aplikasyon.

Naghahain ang kumpanya ng mga application kabilang ang optical communication, sensing, medical equipment, automotive electronics, at consumer electronics. Ang mga produkto ay ibinibigay sa Europe, North America, South America, Southeast Asia, at iba pang internasyonal na merkado.

Para sa High-Precision NTC Thermistor Chip, ang X-Meritan ay nagbibigay ng suporta mula sa pagpili ng detalye at pagsusuri ng sample hanggang sa customized na produksyon. Ang mga customer ay maaaring magbigay ng mga guhit, sample, o mga kinakailangan sa elektrikal para sa teknikal na pagsusuri bago ang produksyon
