Gumagawa ang X-Meritan ng mga thermoelectric na materyales, mga cooler, mga bahagi ng NTC at mga temperature controller para sa semiconductor thermal management. Pinagsasama ng ATC-M1 Temperature Controller na may Short-Cycle PID ang isang compact na 34mm x 20mm board na may short-cycle na PID control, 10K NTC temperature feedback at TEC output control para sa mga micro object na may mababang thermal inertia. Gumagana ito sa 3.0V–5.0V DC, sumusuporta sa isang default na hanay ng temperatura na +10 hanggang +40 degrees C, at may factory default na set na temperatura na 25 degrees C. Maaaring i-adjust ang temperatura sa pamamagitan ng W9 potentiometer o analog input, na may tinukoy na temperature control stability na 0.001 degree C.
Ang ATC-M1 Temperature Controller na may Short-Cycle PID ay gumagamit ng short-cycle na PID feedback approach na idinisenyo para sa mga micro object na may mababang thermal inertia. Ang madalas na pagwawasto ay tumutulong sa controller na tumugon sa mga pagbabago sa thermal condition ng kinokontrol na bagay nang hindi umaasa sa mas malaking thermal response na nauugnay sa mga conventional system.

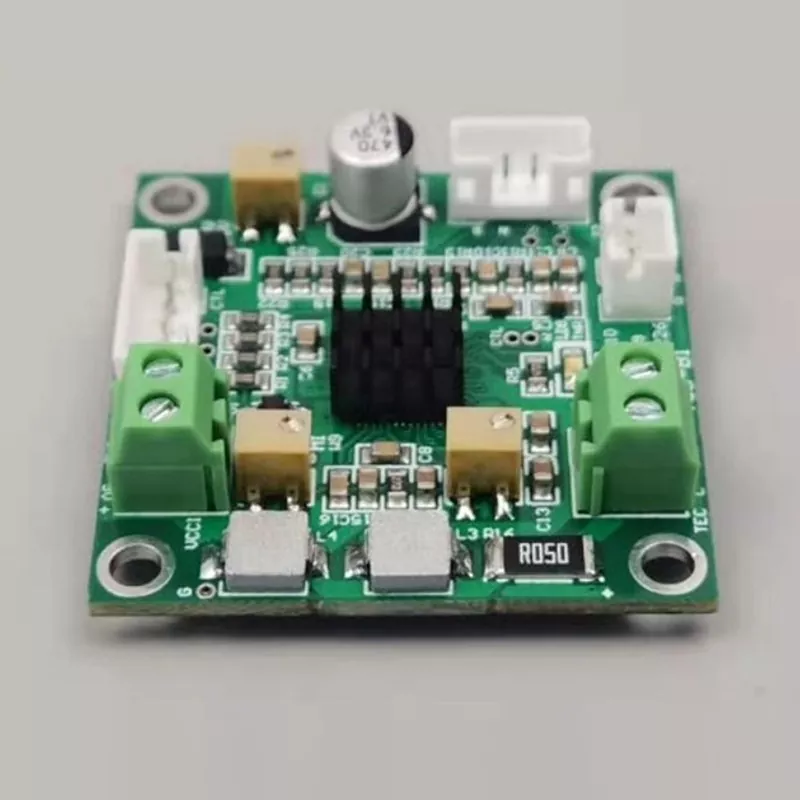

Sa mga sukat na 34mm x 20mm lamang at kabuuang taas na 15.5mm, ang ATC-M1 ay angkop sa mga compact thermal-control assemblies. Ang maliit na form factor nito ay partikular na nauugnay sa maliliit na optical, sensing at electronic na istruktura kung saan limitado ang available na panloob na espasyo.
Ang controller ay idinisenyo upang gumana sa mga bahagi ng thermoelectric cooling. Ang pinakamataas na kasalukuyang TEC nito ay 2.5A, habang ang pinakamataas na boltahe ng TEC ay 4.3V sa isang 5V na supply o 2.5V sa isang 3.3V na supply. Ang mga tinukoy na limitasyon ay nagbibigay ng malinaw na batayan para sa pagtutugma ng controller sa nauugnay na TEC system.
Ginagamit ang 10K NTC sensor para sa pagsukat ng temperatura at feedback. Ang tinukoy na katatagan ng pagkontrol sa temperatura ay 0.001 degree C, na nagbibigay ng katumpakan na kinakailangan para sa mga application kung saan maaaring makaapekto ang maliliit na pagkakaiba-iba ng temperatura sa kondisyon ng pagpapatakbo ng mga bahaging sensitibo sa temperatura.
|
Parameter |
Kinakailangang Teknikal / Halaga |
|
Pangalan ng Produkto |
Temperature Control Panel |
|
Numero ng Modelo |
ATC-M1 |
|
Board Supply Voltage (DC) |
3.0V - 5.0V |
|
Kahusayan ng Output |
humigit-kumulang 80% |
|
Pinakamataas na Boltahe ng TEC |
4.3V (sa 5V supply) / 2.5V (sa 3.3V supply) |
|
Pinakamataas na Kasalukuyang TEC |
2.5A |
|
Uri ng Temperature Sensor |
10K NTC |
|
Katatagan ng Pagkontrol sa Temperatura |
0.001 degree C |
|
Paraan ng Pagtatakda ng Temperatura |
Potentiometer o Analog Input |
|
Default na Saklaw ng Pagkontrol sa Temperatura |
+10 hanggang +40 degrees C |
|
Factory Default na Set Temperatura |
25 degrees C |
|
Default ng Pabrika Max Output Voltage |
2.0V |
|
Factory Default Max Output Current |
1.0A |
|
Paraan ng Pagsasaayos |
W9 Potensyomiter |
|
Saklaw ng Operating Temperatura |
-40 hanggang +45 degrees C |
|
Mga Dimensyon (L x W) |
34mm x 20mm |
|
Kabuuang Taas |
15.5mm |
|
Taas ng Pin |
5.5mm |
|
item |
ATC-M1 |
Pangkalahatang Tagakontrol ng Temperatura |
|
Pamamaraan ng kontrol |
Ang short-cycle na PID ay idinisenyo para sa mga micro object |
Pangkalahatang diskarte sa pagkontrol sa temperatura |
|
Target na thermal load |
Mga micro object na may mababang thermal inertia |
Mas malawak na mga application sa pagkontrol sa temperatura |
|
Mga sukat ng board |
34mm x 20mm |
Depende sa disenyo ng controller |
|
Sensor ng temperatura |
10K NTC |
Depende sa configuration ng system |
|
Setting ng temperatura |
Potentiometer o analog input |
Depende sa disenyo ng controller |
|
maximum na kasalukuyang TEC |
2.5A |
Depende sa disenyo ng controller |
1. Photonics: Kinikilala ng X-Meritan ang mga photonics application kasama ang detector cooling. Ang compact controller structure at temperature feedback function ay nagbibigay ng angkop na control element para sa maliliit na thermoelectric cooling assemblies.
2. Telekomunikasyon: Kabilang sa hanay ng aplikasyon ng kumpanya ang thermal stabilization at paglamig ng mga bahagi ng telecom. Ang tumpak na regulasyon ng temperatura ay maaaring isama sa mga compact thermal-management architecture.
3. Kagamitang Medikal: Inililista ng X-Meritan ang mga PCR amplifier at mga application na nauugnay sa temperatura sa loob ng gamot. Ang pagkontrol sa temperatura ay isang mahalagang bahagi ng mga system kung saan nakadepende ang mga kondisyon ng pagpapatakbo sa mga kinokontrol na thermal environment.
4. Aerospace Sensing: Kasama sa mga aerospace application ng kumpanya ang mga ice detection sensor, heat flux sensor, at IR sensor. Ang mga compact na thermal-control na bahagi ay maaaring maging bahagi ng temperatura-sensitive sensing system.
5. Automotive Electronics: Natutukoy din ng X-Meritan ang thermal stabilization para sa LiDAR, AR at mga detector, na nagpapalawak ng kaugnayan ng compact thermoelectric control sa mga automotive at electronic sensing application. Ang ATC-M1 Temperature Controller na may Short-Cycle PID ay maaaring isaalang-alang para sa mga compact na thermal-management architecture kung saan ang kinokontrol na bagay ay may maliit na thermal mass.
1. TEC Electrical Limits: Ang ATC-M1 Temperature Controller na may Short-Cycle PID ay gumagana sa loob ng tinukoy na maximum na boltahe at kasalukuyang mga halaga.
2. Feedback sa Temperatura: Ang 10K NTC input ay nagbibigay ng path ng feedback sa temperatura para sa control system.
3. Saklaw ng Temperatura: Ang default na hanay ng kontrol ng temperatura ay +10 hanggang +40 degrees C, na may factory default na set na temperatura na 25 degrees C.
4. Mga Setting ng Output: Ang factory default maximum output voltage ay 2.0V, habang ang factory default maximum output current ay 1.0A.
5. Paraan ng Pagsasaayos: Maaaring isagawa ang pagsasaayos ng temperatura sa pamamagitan ng W9 potentiometer, at sinusuportahan din ang analog temperature input.
6. Configuration ng Produkto: Para sa mga application na nangangailangan ng ibang configuration, isinasaad ng X-Meritan na maaaring gawin ang mga produkto ayon sa mga drawing o sample. Kasama sa proseso ng serbisyo ang maagang yugto ng komunikasyon, pagkumpirma ng sample at paggawa pagkatapos ng kumpirmasyon.
Ang ATC-M1 ay bahagi ng portfolio ng thermoelectric na teknolohiya ng X-Meritan, na sumasaklaw sa mga thermoelectric na materyales, thermoelectric cooler, TEC assemblies, mga bahagi ng NTC at temperature controller. Ikinokonekta ng istruktura ng produktong ito ang temperature-control board sa mga thermoelectric na bahagi at sensing element na ginagamit sa mga compact thermal-management system.
Ang mga kakayahan ng X-Meritan ay sumasaklaw sa pagbuo ng thermoelectric na materyal, pag-customize ng pangunahing bahagi at disenyo ng solusyon sa init-dissipation. Para sa ATC-M1, ang teknikal na saklaw na ito ay direktang nauugnay sa TEC output control, NTC temperature feedback at ang mga kinakailangan sa thermal-management ng mga compact electronic at optical assemblies.
Ang X-Meritan ay nag-uulat ng mga aplikasyon sa limang pangunahing larangan: fiber optic na komunikasyon, pang-industriya na kagamitang medikal, matalinong automotive electronics, consumer electronics at mga institusyong pananaliksik. Nagbibigay ang mga lugar ng application na ito ng may-katuturang teknikal na background para sa ATC-M1, partikular na kung saan kinakailangan ang compact thermoelectric cooling at kinokontrol na operating temperature.
Sinasabi ng X-Meritan na nakikipagtulungan ito sa Fortune 500 na kumpanya at ilang pambansang pangunahing laboratoryo. Ang karanasang ito ay may kaugnayan sa pagbuo at paggamit ng mga bahagi ng thermoelectric at mga teknolohiya sa pagkontrol sa temperatura na ginagamit sa mga espesyal na sistema ng electronic at thermal-management.
Ang mga kagamitan sa produksyon na nakalista ng X-Meritan ay kinabibilangan ng mga tin dipping furnace, vibration swing mold machine, welding machine, oven, dispensing machine, automatic sealing machine, reflow soldering equipment at ganap na awtomatikong printing machine. Sinusuportahan ng mga prosesong ito sa pagmamanupaktura ang paggawa ng mga sangkap na nauugnay sa thermoelectric at mga produktong pangkontrol sa temperatura ng elektroniko.
Ang X-Meritan ay nag-uulat na ang Europa ay kumakatawan sa 55% ng internasyonal na pamamahagi ng merkado nito, habang ang North America ay nagkakahalaga ng 15%, Southeast Asia 15% at iba pang mga merkado 15%. Sinusuportahan ng background ng internasyonal na application ang karanasan ng kumpanya sa pagbibigay ng mga produkto ng thermoelectric at temperature-management para sa iba't ibang teknikal na kapaligiran.
Higit pa sa mga indibidwal na bahagi ng pagkontrol sa temperatura, ang X-Meritan ay nagbibigay ng disenyo ng solusyon sa pagwawaldas ng init at suporta sa pagpili ng produkto. Nagbibigay-daan ito sa ATC-M1 Temperature Controller na may Short-Cycle PID na maisaalang-alang kasama ang kaukulang thermoelectric cooler, bahagi ng NTC at mga kinakailangan sa thermal-management sa halip na bilang isang nakahiwalay na control board.
A: Gumagamit ito ng 10K NTC temperature sensor para sa pagsukat ng temperatura at feedback.
A: Ang tinukoy na temperatura control stability ay 0.001 degree C.
A: Ang pinakamataas na kasalukuyang TEC ay 2.5A.
A: Ang ATC-M1 Temperature Controller na may Short-Cycle PID ay may mga sukat ng board na 34mm x 20mm, na may kabuuang taas na 15.5mm.
A: Ang factory default set temperature ay 25 degrees C, na may default na control range na +10 hanggang +40 degrees C.
A: Oo. Sinasabi ng X-Meritan na maaari itong gumawa ng mga produkto ayon sa mga guhit o sample, na may sample confirmation bago ang produksyon.
