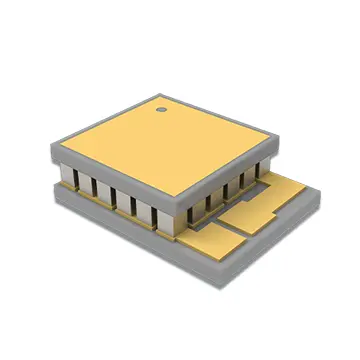

Ang X-meritan's Micro Thermoelectric Coolers para sa Detectors ay mga pangunahing bahagi ng thermal management na idinisenyo para sa high-precision detection equipment. Ginawa gamit ang proprietary extruded thermoelectric na materyales at inaalis ang mga mekanikal na istruktura na makikita sa tradisyonal na mga sistema ng paglamig, nagbibigay sila ng matatag at malalim na paglamig na kapaligiran para sa iba't ibang mga sistema ng pagtuklas ng katumpakan.
May kakayahang gumana sa mga nakakulong na espasyo at mga kapaligirang may mataas na temperatura, epektibong nireresolba ng mga cooler na ito ang mga hamon sa industriya gaya ng interference ng thermal noise, hindi sapat na katumpakan ng imaging, at mababang sensitivity. Malawakang ginagamit ang mga ito sa mga larangan kabilang ang optoelectronic detection, infrared sensing, LiDAR, at scientific precision instrumentation, na nagsisilbing mahahalagang bahagi ng pagkontrol sa temperatura para sa high-end na kagamitan sa pagtukoy ng katumpakan.
Ang mga Micro Thermoelectric Cooler para sa Detectors na ito ay binuo batay sa klasikong Peltier thermoelectric effect, na gumagamit ng solid-state semiconductor heat exchange na prinsipyo upang makamit ang kontrol sa temperatura nang hindi nangangailangan ng cooling media.
Ang core ng device ay binubuo ng mga thermocouple arm na ginawa mula sa dalawang magkaibang materyal na semiconductor; kapag ang kasalukuyang dumadaloy sa junction, nangyayari ang reversible heat transfer, na nagreresulta sa paglamig (heat absorption) sa isang dulo at pag-init (heat dissipation) sa kabilang dulo.
Sa pamamagitan ng tumpak na pag-regulate ng direksyon at magnitude ng kasalukuyang, ang aparato ay maaaring flexible na lumipat sa pagitan ng mga cooling at heating mode, na tinitiyak ang tumpak at pare-pareho ang kontrol ng temperatura. Ang proseso ay hindi nagsasangkot ng mga nagpapalamig, mekanikal na gumagalaw na bahagi, o nasusuot na dulot ng vibration, na ginagawa itong perpektong solusyon sa pagkontrol ng temperatura na mababa ang interference para sa mga kagamitan sa pagtukoy ng katumpakan.
Espesyal na na-optimize para sa space-constrained application gaya ng mga optoelectronic na device, LiDAR, at micro-detector, ang mga cooler na ito ay gumagamit ng proprietary chip module technology, na nakakakuha ng minimum na kapal na 0.2 mm lang.
Sa pamamagitan ng pag-optimize sa structural layout ng mga thermoelectric na bahagi, ang mga device ay naghahatid ng mataas na kahusayan ng heat pumping na mga kakayahan sa loob ng napakaliit na footprint. Sinusuportahan nito ang lubos na pinagsama-samang mga disenyo ng kagamitan at perpektong nakakatugon sa mga kinakailangan sa pag-install ng mga micro-precision device.
May kakayahang makamit ang malalim na paglamig para sa mga materyales sa core sensing—gaya ng Mercury Cadmium Telluride (MCT)—mabisang pinipigilan ng mga cooler na ito ang interference ng thermal noise habang tumatakbo at pinapaliit ang pagkawala ng signal. Sa pamamagitan ng paggamit ng isang matatag na cryogenic na kapaligiran, makabuluhang pinahuhusay ng system ang resolution ng detector imaging at mga ratio ng signal-to-noise habang pinapabilis ang mga bilis ng pagtugon, sa gayon ay komprehensibong ino-optimize ang pangunahing pagganap ng kagamitan sa pag-detect.
Nakakamit ang ultra-high-precision constant temperature control (±0.1°C), tinitiyak na ang mga kagamitang sensitibo sa temperatura, mga compact thermostatic na instrumento, at precision detection module ay mananatili sa loob ng kanilang pinakamainam na hanay ng temperatura ng pagpapatakbo sa mahabang panahon.
Gumagamit ng solid-state na heat exchange na disenyo na hindi nangangailangan ng mga nagpapalamig at nag-aalis ng mekanikal na pagkasira at pagkagambala sa panginginig ng boses, na nakakatugon sa mga mahigpit na hinihingi para sa mataas na katumpakan at katatagan.
Nagtatampok ng end-to-end in-house na pamamahala sa produksyon—pagkokontrol sa bawat hakbang mula sa raw material synthesis hanggang sa huling pagproseso ng produkto—upang matiyak ang pare-parehong performance at mahabang buhay ng serbisyo sa bawat batch.
|
Parameter |
Halaga / Saklaw |
|
Maximum Cooling Capacity (Qcmax) |
≥ 5.0 W (@Th=27°C, ΔT=0) |
|
Pinakamataas na Pagkakaiba sa Temperatura (ΔTmax) |
≥ 70°C (@Th=27°C, I=Imax) |
|
Maximum Operating Current (Imax) |
1.8 A ± 5% |
|
Pinakamataas na Operating Voltage (Umax) |
4.2 V |
|
Pinakamababang Kapal |
0.2 mm (nako-customize) |
|
Katumpakan ng Pagkontrol sa Temperatura |
± 0.1°C |
|
Inirerekomendang Temperatura ng Paghihinang |
≤ 180°C (katugmang walang lead) |
|
Saklaw ng Temperatura ng Imbakan |
-40°C ~ +80°C |
Nagbibigay ng deep-cooling na suporta para sa iba't ibang infrared at high-definition imaging detector, na epektibong nagpapahusay ng resolution at signal-to-noise ratio; angkop para sa mga application na may mataas na pagganap tulad ng pang-industriyang imaging, pagsubaybay sa seguridad, at precision sensing.
Angkop para sa cryogenic measurement device, compact precision thermostatic instruments, at laboratory testing apparatus; nagpapanatili ng pare-parehong temperatura ng pagpapatakbo upang maalis ang mga error sa pagsukat na dulot ng mga pagbabago sa temperatura, na tinitiyak ang katumpakan at katatagan ng data.
Ang mga Micro Thermoelectric Cooler para sa mga Detector ay partikular na idinisenyo para sa optoelectronic detection, LiDAR, at mga miniature na naka-embed na detection system. Ang kanilang ultra-compact na laki ay nagbibigay-daan sa mahusay na pagpapalitan ng init, paglutas ng mga hamon sa industriya patungkol sa pagkawala ng init at pagkontrol sa temperatura sa miniaturized na precision na kagamitan, na ginagawa itong perpekto para sa mga high-density integrated system.
Higit pa sa mga kagamitan sa pag-detect, natutugunan ng mga solusyong ito ang mga pangangailangan sa pagkontrol sa temperatura sa iba't ibang mga aplikasyon—kabilang ang katumpakan na mga bahagi ng consumer electronics, mga instrumento sa siyentipikong pananaliksik, at mga kagamitan sa pagsusuring biomedical—na nagpapakita ng pambihirang versatility at kakayahang umangkop.
Bilang isa sa ilang domestic manufacturer na may kumpletong thermoelectric cooling supply chain, pinangangasiwaan ng X-meritan ang buong proseso ng produksyon sa loob ng bahay—kabilang ang thermoelectric material synthesis, pagpoproseso ng chip, packaging ng device, at custom na pagbuo ng solusyon—na tinitiyak ang katumpakan at kontrol sa kalidad mula sa pinagmulan.
Nag-aalok ang X-meritan ng pag-customize para sa mga hindi karaniwang dimensyon, mga parameter ng kapangyarihan, at mga espesyal na coating batay sa mga drawing o sample ng kagamitan ng customer, na nakakatugon sa mga partikular na pangangailangan sa pagsasama ng iba't ibang modelo ng detector.
Nagbibigay din kami ng mga propesyonal na serbisyo para sa pagtutugma ng thermal resistance at pagpili ng bahagi sa antas ng system, na tumutulong sa mga customer na paikliin ang kanilang mga ikot ng pagbuo ng produkto.
Ang mga istrukturang disenyo ay na-optimize para sa mataas na temperatura na pang-industriya na kapaligiran at kumplikadong mga kondisyon sa labas. Nagtatampok ang aming mga produkto ng mataas na mekanikal na lakas at malakas na panlaban sa interference, na tinitiyak ang pangmatagalan, matatag na operasyon sa malupit na kapaligiran habang natutugunan ang mga pangangailangan ng mga aplikasyon ng sibil, industriyal, at siyentipikong pananaliksik.
Ang mga produktong X-meritan ay nakakatugon sa mga internasyonal na pamantayan ng kalidad at iniluluwas sa mga merkado kabilang ang Europa, Hilagang Amerika, at Timog-silangang Asya; kasama sa aming client base ang Fortune 500 na kumpanya at pambansang pangunahing laboratoryo. Sinusuportahan kami ng isang propesyonal na technical team na nagsasalita ng English, na tinitiyak ang tuluy-tuloy na teknikal na komunikasyon at komprehensibong after-sales na suporta.
Ang pasilidad ng pagmamanupaktura ng X-meritan ay na-certify sa ilalim ng ISO 9001:2015 at IATF 16949 (naaangkop para sa mga automotive-grade detector). Ang lahat ng produkto ng micro-TEC ay sumusunod sa mga regulasyong pangkapaligiran ng RoHS at REACH. Maaaring ma-verify ang thermal performance at pagiging maaasahan laban sa mga pamantayan ng pagsubok sa MIL-STD-883 kapag hiniling.
Ang serye ng mga cooler na ito ay walang mga gumagalaw na mekanikal na bahagi—gaya ng mga gear o bearings—at walang pagkasira, na nagreresulta sa napakahabang buhay ng serbisyo at hindi nangangailangan ng kumplikadong regular na pagpapanatili. Kailangan lang ng mga user na mahigpit na sumunod sa mga pamantayan ng parameter ng device at iwasang lumampas sa maximum operating current (Imax) para epektibong maiwasan ang mga isyu tulad ng pagka-burnout ng device o pagkasira ng performance, sa gayo'y matiyak ang pangmatagalan, stable na operasyon.
Pangunahing batay ang pagpili sa tatlong pangunahing parameter: una, maximum cooling capacity (Qcmax)—ang limitasyon ng kakayahan sa paglamig kapag ang pagkakaiba ng temperatura sa pagitan ng mainit at malamig na panig ay 0°C, na tumutukoy sa limitasyon ng paglamig ng device; pangalawa, maximum allowable operating current (Imax)—na dapat tumugma sa mga parameter ng power supply system upang maiwasan ang overloading; at pangatlo, mga pisikal na dimensyon—na dapat mahigpit na akma sa mga limitasyon ng espasyo sa pag-install ng kagamitan. Para sa tumpak na pagpili, maaari mong ibigay ang mga kondisyon ng pagpapatakbo ng iyong kagamitan at mga parameter ng pag-install, at mag-aalok kami ng libre, propesyonal na solusyon sa pagpili.
Sinusuportahan namin ang komprehensibo, hindi karaniwang pag-customize, na nagbibigay-daan sa paggawa ng mga micro-TEC device na may mga partikular na dimensyon, power rating, at coatings batay sa mga drawing o sample ng customer. Nagbibigay kami ng mga sample testing services bago ang mass production; Magsisimula lamang ang paggawa ng volume pagkatapos makumpirma ng customer na natutugunan ng sample ang mga detalye ng pagganap, na tinitiyak ang pagiging tugma at kalidad ng produkto sa buong proseso.
Gamit ang sarili naming malalaking pasilidad sa pagmamanupaktura, tinitiyak namin ang matatag at nakokontrol na mga iskedyul ng paghahatid. Ang lahat ng mga produkto ay sumasailalim sa maraming pag-ikot ng pagsubok para sa katumpakan, katatagan, at tibay ng kapaligiran bago umalis sa pabrika, na mahigpit na sumusunod sa mga pamantayan ng sistema ng kalidad ng ISO. Kung sakaling magkaroon ng mga isyu sa kalidad na hindi dulot ng user, nagbibigay kami ng warranty compensation at teknikal na remediation, kasama ng full-lifecycle na teknikal na suporta.
Para sa mga hindi karaniwang laki o coatings, nagbibigay kami ng libreng engineering evaluation sa loob ng 2 araw ng trabaho. Ang paggawa ng sample ay karaniwang tumatagal ng 10–15 araw ng trabaho; ang mass production (MOQ = 100 pcs) ay tumatagal ng 20–25 araw ng trabaho pagkatapos ng sample na pag-apruba. Ang mga singil sa NRE (Non-Recurring Engineering) ay tinatalikuran para sa mga order na higit sa 500 pcs.
