Ang laser transmitter sa loob ng Micro Thermoelectric Coolers para sa LiDAR ay bumubuo ng init sa panahon ng operasyon, habang ang nakapalibot na temperatura ay maaaring mag-iba nang malaki sa pagitan ng iba't ibang operating environment. Kung ang temperatura ng laser ay nagbabago nang lampas sa kinakailangang saklaw ng pagpapatakbo nito, maaaring hindi mapanatili ng optical device ang kinakailangang kondisyon ng pagpapatakbo.
Maaaring direktang i-install ang Micro-TEC sa laser module upang aktibong mag-pump ng init palayo sa sangkap na sensitibo sa temperatura. Hindi tulad ng isang passive heat sink, hindi lamang ito umaasa sa natural o sapilitang pag-alis ng init.
Para sa mga compact na LiDAR assemblies, ang pangunahing value ng application ay localized temperature control. Ang palamigan ay maaaring iposisyon malapit sa pinagmumulan ng laser nang hindi nangangailangan ng compressor, nagpapalamig na circuit, o gumagalaw na mga mekanikal na bahagi.
|
item |
Magagamit na Configuration |
|
produkto |
Micro Thermoelectric Cooler / Micro-TEC |
|
Teknolohiya ng Paglamig |
Paglamig ng Semiconductor Peltier |
|
Sukat |
Mga micro-sized na configuration hanggang sa ilang millimeters |
|
Pagkonsumo ng kuryente |
Mas mababa sa 1 W sa mga naaangkop na configuration |
|
Istruktura |
Solid-state, walang compressor o gumagalaw na mekanikal na bahagi |
|
Nagpapalamig |
wala |
|
Pag-mount |
Standard o customized |
|
Header |
Available para sa mga naaangkop na configuration |
|
Pagpapasadya |
Mga sample at drawing na suportado |
|
Aplikasyon |
Mga module ng laser ng LiDAR at mga bahaging optoelectronic na sensitibo sa temperatura |
Ang aktwal na kapasidad ng paglamig, kasalukuyang, boltahe, mga dimensyon, at pagganap ng thermal ay nakadepende sa napiling Micro-TEC configuration at ang heat load ng LiDAR component.
Ang mga Micro Thermoelectric Cooler para sa LiDAR ay may limitadong panloob na espasyo dahil ang laser, detector, optical component, electronic circuits, at heat dissipation structures ay isinama sa isang assembly.
Ang aming mga Micro-TEC ay maaaring gawin sa mga micro-sized na configuration hanggang sa ilang millimeters. Nagbibigay-daan ito sa palamigan na iposisyon malapit sa laser o iba pang bahaging sensitibo sa init sa halip na mag-okupa ng espasyo bilang isang hiwalay na sistema ng pagpapalamig.
Para sa mga customized na LiDAR assemblies, maaaring suriin ang mga sukat ng produkto ayon sa magagamit na espasyo sa pag-install, posisyon ng bahagi, istraktura ng pag-mount, at interface ng kuryente.
Ang pagkonsumo ng kuryente ay isang mahalagang parameter ng disenyo kapag ang Micro-TEC ay isinama sa isang sasakyan na LiDAR o iba pang compact electronic system.
Ang aming mga Micro Thermoelectric Cooler ay maaaring gumana nang mas mababa sa 1 watt sa mga naaangkop na configuration. Ang aktwal na kinakailangan ng kuryente ay depende sa napiling disenyo ng produkto at ang thermal load na kailangang kontrolin.
Para sa pagsusuri sa engineering, dapat ibigay ng mga customer ang target na temperatura ng paglamig, pagkarga ng init, available na boltahe, at mga sukat ng pag-install upang mapili ang naaangkop na configuration ng Micro-TEC.

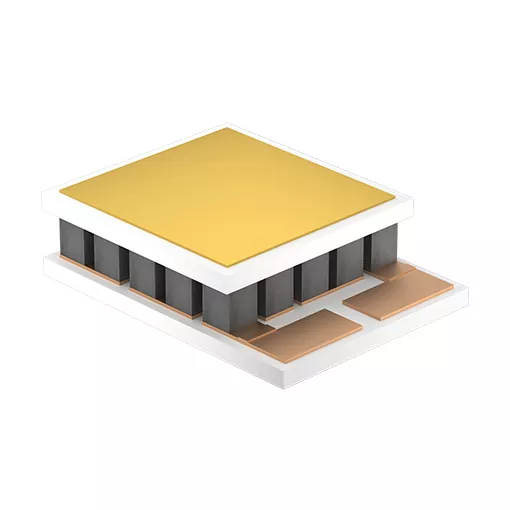

Gumagamit ang Micro Thermoelectric Coolers para sa LiDAR ng mga semiconductor thermoelectric na materyales sa pagitan ng mga ceramic na substrate upang maglipat ng init kapag inilapat ang electrical current.
Ang sangkap ay may:
● Walang compressor
● Walang nagpapalamig
● Walang mekanikal na gumagalaw na bahagi
● Compact solid-state construction
● Direktang kontrol sa kuryente
Ang istraktura na ito ay kapaki-pakinabang para sa mga module ng LiDAR kung saan ang bahagi ng paglamig ay kailangang i-install malapit sa laser at isama sa isang limitadong espasyo sa makina.
Ang Micro-TEC ay ginagamit upang kontrolin ang temperatura ng target na bahagi sa halip na ibaba lamang ang temperatura ng buong LiDAR housing.
Kapag ang kuryente ay inilapat, ang init ay inililipat mula sa malamig na bahagi patungo sa mainit na bahagi. Ang malamig na bahagi ay inilalagay malapit sa laser o iba pang sangkap na sensitibo sa temperatura, habang ang mainit na bahagi ay dapat na konektado sa isang epektibong landas sa pagwawaldas ng init.
Samakatuwid, ang thermal na disenyo ay kailangang isaalang-alang ang magkabilang panig ng Micro-TEC:
Target na Bahagi → Micro-TEC Cold Side → Micro-TEC Hot Side → LiDAR Heat Dissipation Structure
Kung hindi maalis ng mainit na bahagi ang inilipat na init nang epektibo, mababawasan ang pagganap ng paglamig ng buong sistema.

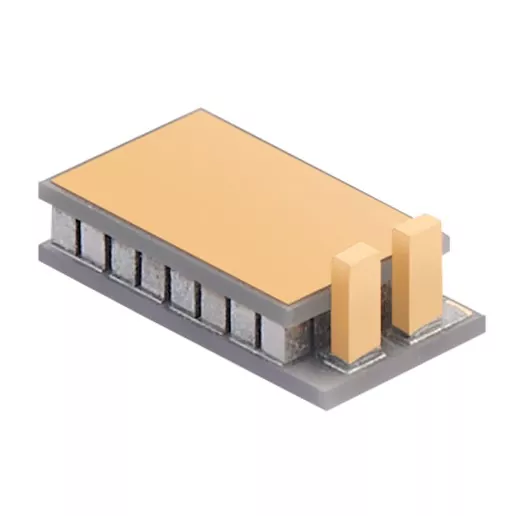

Para sa mga disenyo ng LiDAR na nangangailangan ng tinukoy na mekanikal na interface, maaari kaming magbigay ng mga Micro Thermoelectric Cooler na may mga header.
Maaaring masuri ang configuration ng header ayon sa:
● Available na espasyo sa pag-install
● Mounting structure
● Posisyon ng bahagi
● Elektrisidad na koneksyon
● Mga kinakailangan sa pagtitipon
Para sa mga hindi karaniwang istruktura, ang mga customer ay maaaring magbigay ng isang umiiral na sample o engineering drawing. Sinusuri namin ang istraktura bago ang paggawa ng sample.
Maaaring hindi tumugma ang karaniwang Micro-TEC sa mga sukat o thermal na kinakailangan ng isang partikular na module ng LiDAR. Sinusuportahan namin ang mga naka-customize na produkto batay sa mga sample o drawing ng customer.
Maaaring saklawin ng proseso ng pagpapasadya ang:
Mga Dimensyon → Mga Electrical Parameter → Mounting Structure → Header Configuration → Thermal Requirements
Bago ang mass production, ang mga sample ay ginawa para sa kumpirmasyon ng customer. Nagbibigay-daan ito sa Micro-TEC na masuri laban sa aktwal na pagpupulong ng LiDAR bago ilabas ang dami ng produksyon.
Para sa isang bagong LiDAR cooling project, maaaring ibigay ng mga customer ang sumusunod na impormasyon:
|
Kinakailangang Impormasyon |
Layunin |
|
Laser o mga sukat ng bahagi |
Tinutukoy ang magagamit na lugar ng contact sa paglamig |
|
Pagkarga ng init |
Tinutukoy ang kinakailangang kapasidad ng paglamig |
|
Target na temperatura |
Tinutukoy ang kinakailangang kondisyon ng pagkontrol sa temperatura |
|
Magagamit na boltahe |
Tinutukoy ang electrical configuration |
|
Pinakamataas na pinapayagang kasalukuyang |
Tinutukoy ang limitasyon sa pagpapatakbo |
|
Puwang sa pag-install |
Tinutukoy ang mga sukat ng Micro-TEC |
|
Pag-mount na istraktura |
Tinutukoy ang mekanikal na pagsasaayos |
|
Paraan ng hot-side heat dissipation |
Tinutukoy ang pagganap ng thermal sa antas ng system |
|
Umiiral na sample o drawing |
Ginagamit para sa pasadyang pagsusuri ng disenyo |
Kung ang ilang mga parameter ay hindi pa magagamit, ang isang umiiral na Micro-TEC sample o LiDAR assembly drawing ay maaaring gamitin bilang panimulang punto para sa teknikal na pagsusuri.
Ang thermal interface sa pagitan ng Micro-TEC at ng laser module ay direktang nakakaapekto sa paglipat ng init.
Ang malamig na bahagi ay dapat mapanatili ang sapat na pakikipag-ugnayan sa target na bahagi, at isang naaangkop na thermal interface material (TIM) ay maaaring gamitin kapag kinakailangan ng disenyo ng assembly.
Ang mainit na bahagi ay nangangailangan ng isang epektibong landas sa pagwawaldas ng init. Ang isang heat sink, housing, o iba pang istraktura ng paglamig ay dapat na idinisenyo upang alisin ang init na inililipat ng Micro-TEC.
Ang Micro-TEC ay dapat ding patakbuhin sa loob ng tinukoy nitong mga parameter ng kuryente. Ang pinakamataas na kasalukuyang IMAX ay hindi dapat lumampas, dahil ang labis na kasalukuyang ay maaaring makapinsala sa thermoelectric semiconductor junction.
Gumagawa ang X-Meritan ng mga Micro Thermoelectric Cooler at kinokontrol din ang paghahanda ng mga upstream na thermoelectric na materyales.
Ang aming mga kakayahan sa produksyon ay sumasaklaw sa:
● Paghahanda ng thermoelectric na materyal
● Katumpakan ang pagpoproseso ng bahagi
● Welding
● Assembly
● Micro-packaging
● Na-customize na produksyon ng Micro-TEC
Sinusuportahan ng istrukturang pagmamanupaktura na ito ang mga proyektong nangangailangan ng hindi karaniwang mga dimensyon ng Micro-TEC, mga mounting structure, o mga electrical configuration.
Para sa mga naka-customize na LiDAR application, ang produkto ay maaaring mabuo mula sa antas ng materyal at bahagi sa halip na maging limitado sa isang umiiral nang karaniwang cooler.
Para sa customized na LiDAR cooling projects, sinusunod namin ang isang sample-based na proseso ng development:
Pagguhit / Sample ng Customer → Teknikal na Pagsusuri → Disenyo ng Produkto → Sample na Produksyon → Sample Confirmation → Mass Production
Ang sample na yugto ng kumpirmasyon ay nagbibigay-daan sa mga sukat, mounting structure, electrical connection, at assembly compatibility na masuri bago ang mass production.
Maaaring gamitin ang mga Micro Thermoelectric Cooler para sa pagkontrol ng temperatura ng:
● LiDAR laser transmitter
● Mga bahaging optoelectronic na sensitibo sa temperatura
● Mga compact na optical module
● Mga Automotive LiDAR assemblies
● Iba pang maliliit na electronic na bahagi na nangangailangan ng localized na aktibong paglamig
Ang X-Meritan ay may higit sa 10 taong karanasan sa miniature semiconductor cooling at nagbibigay ng mga produktong Micro-TEC para sa mga internasyonal na merkado.
Ang kumpanya ay nakakuha ng mga ISO at CE na certification at nag-export ng mga produkto sa Europe, North America, South America, Southeast Asia, at iba pang mga merkado.
Sinasaklaw ng aming teknikal na karanasan ang mga komunikasyon sa optical fiber, pang-industriya na kagamitang medikal, smart automotive electronics, consumer electronics, at mga aplikasyon sa pananaliksik.
Ang pinakakapaki-pakinabang na impormasyon ay kinabibilangan ng bahagi ng pagkarga ng init, target na temperatura, magagamit na boltahe, maximum na kasalukuyang, mga sukat ng pag-install, istraktura ng pag-mount, at paraan ng pag-alis ng init sa gilid ng init. Ang isang drawing o umiiral na Micro-TEC sample ay maaari ding gamitin para sa pagsusuri.
Ang X-Meritan ay maaaring gumawa ng mga Micro-TEC configuration hanggang sa ilang milimetro, depende sa kinakailangang istraktura at pagganap. Ang mga huling sukat ay kailangang kumpirmahin ayon sa aplikasyon.
Oo. Sinusuportahan namin ang pag-customize batay sa mga drawing o sample ng customer. Ang produkto ay na-sample at nakumpirma bago ang mass production.
Oo. Available ang mga configuration ng header para sa mga application na nangangailangan ng tinukoy na istraktura ng pag-mount o koneksyon. Ang eksaktong disenyo ng header ay nakumpirma ayon sa LiDAR assembly.
Oo, ang mga naaangkop na configuration ay maaaring gumana nang mas mababa sa 1 W. Ang aktwal na pagkonsumo ng kuryente ay depende sa disenyo ng Micro-TEC, mga kondisyon ng pagpapatakbo, at thermal load.
Ang dalawang pinakamahalagang punto ay ang cold-side thermal contact at hot-side heat dissipation. Ang malamig na bahagi ay nangangailangan ng epektibong pakikipag-ugnay sa target na bahagi, habang ang mainit na bahagi ay dapat magkaroon ng sapat na landas upang alisin ang inilipat na init.
Ang tuluy-tuloy na operasyon ay depende sa napiling Micro-TEC configuration at sa tinukoy nitong electrical at thermal operating condition. Ang produkto ay dapat na pinapatakbo sa loob ng tinukoy na boltahe at kasalukuyang mga limitasyon, at ang mainit na bahagi ay dapat na sapat na pinalamig.
Ang paglampas sa tinukoy na IMAX current ay maaaring magdulot ng labis na electrical at thermal stress at maaaring makapinsala sa thermoelectric semiconductor junction. Samakatuwid, ang Micro-TEC ay dapat na patakbuhin sa loob ng tinukoy nitong hanay ng kuryente.
Nagbibigay ang X-Meritan ng mga Micro Thermoelectric Cooler para sa LiDAR na may mga micro-sized na structure, solid-state na Peltier cooling, customized na mounting configuration, at sample-based na development.
Para sa isang bagong proyekto sa paglamig ng LiDAR, ipadala sa amin ang iyong drawing, sample, mga sukat ng pag-install, pagkarga ng init, target na temperatura, o umiiral na detalye ng Micro-TEC. Maaari naming suriin ang mga kinakailangan at bumuo ng kaukulang Micro-TEC para sa sample confirmation bago ang mass production.
