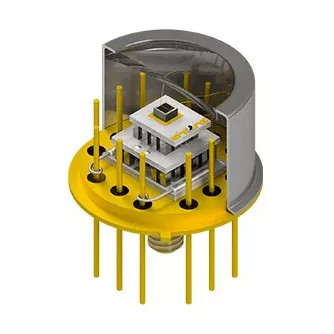

Mga Customized na Header na may Thermoelectric Cooler

Gumagawa ang X‑Meritan ng mga espesyal na Customized Header na may Thermoelectric Cooler upang malutas ang mga thermal bottleneck sa precision electronics. Pagsasama ng mga micro Peltier module, custom na header, at thermistor sa iisang sub-assembly, ang solusyon na ito ay nagbibigay ng direktang spot cooling nang walang mga organic na pandikit o fluid loop. Pinoprotektahan nito ang mga laser diode, APD, at sensor mula sa wavelength drift at ingay.

Nalutas ang mga Thermal na Hamon

Ang tradisyonal na discrete TEC mounting sa optical at microelectronic packaging ay nagpapakilala ng mataas na thermal contact resistance, panganib ng adhesive outgassing sa loob ng hermetic packages, at kumplikadong manual assembly. Direktang tinutugunan ng Mga Customized na Header ng X‑Meritan na may Thermoelectric Cooler ang mga bottleneck na ito sa packaging sa pamamagitan ng pagsasama-sama ng mga micro Peltier module, custom na base ng header, at thermal sensor sa iisang sub-assembly:

1. Zero Outgassing sa Hermetic Enclosures: Ang lahat ng micro‑TEC ay naka-mount sa mga header gamit ang gold‑tin (AuSn) eutectic soldering sa halip na conductive epoxies, na pumipigil sa volatile organic compounds mula sa fogging optical windows o kontaminahin ang laser facet.

2. Mababang Interface Thermal Resistance: Ang paghihinang ng TEC element nang direkta sa package header substrate ay nagbibigay ng metallic thermal path, na lubhang nagpapababa ng junction-to-case thermal resistance (Rth).

3. Controlled Inert Assembly: Nagaganap ang die placement, wire bonding, at paunang sealing sa mga automated inert gas environment para maalis ang oxidation at internal moisture trapping.

4. Mataas na Densidad ng Mekanikal: Paggamit ng proprietary extruded materials, ang mga micro-element na kasingninipis ng 0.2mm ay maaaring ilagay sa mga pinaghihigpitang espasyo ng pabahay tulad ng TO‑46 o mga miniature na Butterfly package.

5. Mga Flexible na Format ng Paghahatid: Inihahatid bilang mga semi-tapos na header (mga pre-bonded na TEC na handa para sa customer die‑attach at wire bonding) o ganap na selyadong mga sub-assembly ayon sa iyong mga kinakailangan sa downstream na linya ng packaging.

Pag-customize at Mga Parameter ng Engineering

Inihanda para mag-order, ang bawat Customized na Header na may Thermoelectric Coolers assembly ay precision-matched sa iyong optical o IC na layout:

• Mga Estilo ng Header Package: TO‑39, TO‑8, TO‑3, TO‑46, 14‑pin Butterfly (BTF), BOX package, o custom na copper/ceramic na header.

• Mga Substrate at Plating: Kovar, Copper‑Tungsten (CuW), AlN/ ceramics na may electroplated Au over Ni layer para sa gold wire bonding.

• TEC Staging & Geometry: Single‑stage micro‑modules para sa moderate , o multi-stage pyramid structures para sa mga kinakailangan sa malalim na paglamig (ΔT>70∘C).

• Integrated Feedback Sensors: Surface-mounted NTC thermistors o PT100/PT1000 RTDs na inilagay sa tabi ng malamig na substrate para sa mahigpit na closed-loop na kontrol.

• Mga Electrical Interface: Mga custom na bilang ng lead pin, pin array pitch, mga haba ng lead, at wire bonding pad arrangement.

Pangunahing Target na Aplikasyon

Optical na Komunikasyon

Pag-stabilize ng wavelength para sa mga TOSA/ROSA transceiver, EML, pump laser, at mga bahagi ng DWDM.

LiDAR at Autonomous Sensing

Thermal control para sa avalanche photodiodes (APD) at pulsed laser diodes na napapailalim sa pabagu-bagong kondisyon sa paligid.

Medikal na Diagnostics

Sub‑millimeter temperature regulation sa microfluidic PCR, spectroscopy, at bio‑chip sensors.

Pang-industriya at Aerospace Sensing

Spot cooling para sa mga high-power na IC, night-vision focal plane arrays (FPA), at gas analysis detector.

Bakit Kasosyo sa X‑Meritan?

Pagsasama ng Turnkey Packaging:

Ang mga header ng package, mga micro‑TEC, at mga sensor ng temperatura ay inengineered at isinama bilang isang solong sub-assembly.

Pagmamay-ari na Materyal na Pakinabang:

Ang mga in-house na extruded thermoelectric na materyales ay nagbibigay ng pambihirang mekanikal na lakas para sa ultra-manipis at multi-stage na mga disenyo ng TEC.

Hermetic-Grade Quality Control:

Tinitiyak ng eutectic bonding at inert atmosphere wire bonding ang pangmatagalang pagiging maaasahan at zero outgassing.

Prototype sa Volume Manufacturing:

Kumpletuhin ang suporta sa engineering mula sa thermal simulation at custom na tooling sa sample na prototyping at full-scale na produksyon.

Mga Madalas Itanong

T: Bakit pumili ng isang TEC na paunang isinama sa isang header sa halip na bumili ng mga standalone na TEC?

A: Ang isang pre-integrated na header ay nag-aalis ng manu-manong TEC‑to-header na paghihinang sa iyong pasilidad, tinitiyak ang factory-tested eutectic bond integrity, at ginagarantiyahan ang zero outgassing sa loob ng iyong hermetic package.

T: Maaari ba kaming magsagawa ng sarili naming laser die attach sa iyong mga semi-tapos na header?

A: Oo. Karamihan sa mga customer ay nag-order ng mga semi-tapos na header na may mga pre-bonded na TEC at wire bonding pad. Maaari kang magpatuloy sa iyong karaniwang die attach, gold wire bonding, at lid sealing operation nang direkta sa aming sub-assembly.

T: Ano ang bentahe ng Customized Header na may Thermoelectric Cooler kaysa sa zone-melted na materyales para sa micro-TECs?

A: Ang mga extruded na materyales na Bi2Te3 ay nagtatampok ng mas mataas na mekanikal na lakas at pinong-butil na mga istraktura, na nagbibigay-daan sa paghiwa ng mga ultra-thin na elemento ng TEC (hanggang sa 0.2 mm) nang walang pag-crack sa panahon ng mga proseso ng high-stress packaging.

T: Paano tayo magpapasimula ng isang pasadyang pagsusuri sa disenyo?

A: Ibigay ang iyong target na heat load (Qc), kinakailangang temperature differential (ΔT), enclosure style o CAD model, ambient temperature range, at mga limitasyon sa pagmamaneho ng kuryente. Kakalkulahin ng aming engineering team ang thermal fit at output na iminungkahing mga header drawing.
