Mga Assemblies na may Micro Thermoelectric Cooler

Gumagawa ang X-Meritan ng precision Assemblies na may mga Micro Thermoelectric Cooler upang alisin ang mga thermal bottleneck, mga panganib sa outgassing, at mga kumplikadong assembly na nauugnay sa pag-mount ng mga discrete cooling component. Sa pamamagitan ng pagsasama ng mga elemento ng micro-Peltier, mga custom na base ng header (Kovar, CuW, HTCC/LTCC), at mga thermistor ng feedback sa ilalim ng mga kondisyon ng malinis na silid, ang solusyon na ito ay bumubuo ng turn-key sub-assembly na handa para sa die-attach. Ang aktibong paglamig ng lugar na direkta sa ilalim ng optical chip ay nagpapaliit ng madilim na ingay sa mga array ng sensor at nakakandado sa mga wavelength ng emission para sa mga high-power na laser diode.

Mga Format ng Package at Substrate Engineering

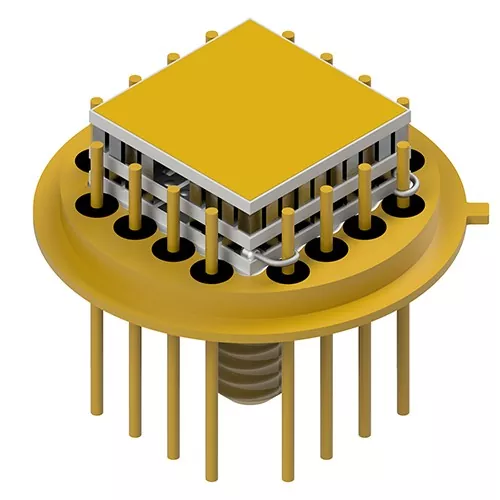

Mga Header ng Transistor Outline (TO-Can).

Malawakang ginagamit sa mga telecom transceiver, VCSEL, at miniature spectroscopic sensor. Nagtatampok ang mga base ng header ng nickel/gold-plated na Kovar o steel na may custom na pin geometry (cylindrical, flattened na dulo, o nail-head) para i-streamline ang internal wire bonding.

Mga Optoelectronic na Pabahay na Mataas ang Integridad

Ininhinyero para sa mga multi-watt na thermal load at siksik na photodetector array kung saan ang structural rigidity at tumpak na co-planarity ang pinakamahalaga.

Pangunahing Pagganap

Eutectic Micro-Bonding: Ang mga sub-modules ay ibinebenta gamit ang AuSn eutectic preform nang direkta sa mga header ng package, inaalis ang conductive epoxies at pag-iwas sa organic outgassing sa hermetic seal.

Dark Noise Suppression: Pinapababa ng active spot cooling ang mga temperatura ng photodetector array junction, binabawasan ang thermal dark current at pinapabuti ang pangkalahatang signal-to-noise ratio (S/N).

Mga Configuration ng Flexible na Lead Frame: Maaaring mabago ang mga header pin gamit ang mga flattened surface o spiked na tip para mapababa ang loop inductance at pasimplehin ang mga automated na proseso ng wire-bonding.

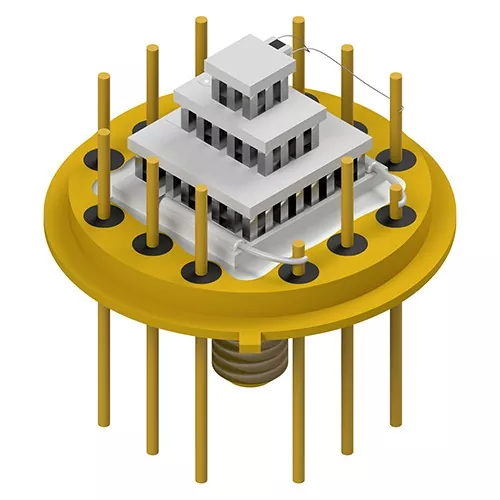

Multi-Stage Staging Capabilities: Tumatanggap ng single-stage hanggang 4-stage na micro-TEC configuration para sa mga application na nangangailangan ng deep cooling differentials (ΔT>70∘C).

Co-Developed Packaging (JDP): Full application engineering support mula sa thermal CAD modeling at material selection hanggang sa mabilis na sample prototyping at mass volume manufacturing.

Mga Domain ng Pangunahing Application

Optical Communications at Photonics

Nagbibigay ng wavelength stabilization para sa TOSA/ROSA transceiver, EML lasers, at DWDM network sa pamamagitan ng pag-lock ng laser junction temperature sa ilalim ng variable na temperatura ng case.

Infrared at XRF Spectroscopy

Ang Assemblies with Micro Thermoelectric Coolers ay nagbibigay ng mga cold-substrate platform para sa X-ray fluorescence (XRF) at non-dispersive infrared (NDIR) sensor, na pumipigil sa pag-anod ng signal sa panahon ng pagsusuri sa kapaligiran.

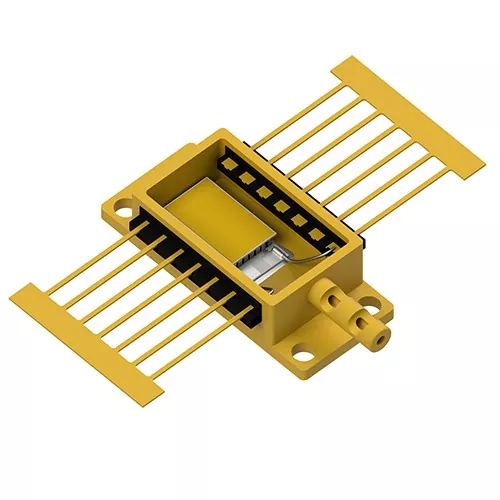

High-Power Industrial Laser

Pinamamahalaan ang heat flux sa loob ng Butterfly (BTF) at High Heat Load (HHL) na mga pakete, pinapanatili ang kalidad ng beam at pinapahaba ang buhay ng diode.

Aerospace at Defense Sensing

Paglamig para sa focal plane arrays (FPA), night-vision detector, at optical guidance sensors na sumailalim sa matinding mechanical vibration at thermal shock.

Pagpapatunay ng Kalidad

In-House Cleanroom Packaging: Ang lahat ng micro-TEC placement, wire bonding, at sealing operation ay nagaganap sa mga kinokontrol na kapaligiran upang maiwasan ang oxidation at moisture trapping.

100% Parameter Screening: Bawat Assemblies na may Micro Thermoelectric Cooler ay sumasailalim sa pagsubok para sa AC resistance (Rac), insulation resistance, thermal response, at dimensional tolerances bago ipadala.

Nasusubaybayang Integridad ng Supply Chain: Ang direktang pakikipagsosyo sa mga validated na tagagawa ng header ay nagsisiguro ng gold-plating adhesion, vacuum tightness, at mahigpit na pagsunod sa mga pamantayan ng ISO9001.

Mga Madalas Itanong

Ano ang pakinabang ng pagbili ng pre-assembled TEC-on-header kaysa sa pag-mount ng discrete TECs in-house?

Ang mga pre-integrated na assemblies ay nag-aalis ng kumplikadong manual micro-soldering, ginagarantiyahan ang factory-verify na eutectic bond integrity (Rth minimization), at pinipigilan ang outgassing contamination sa loob ng mga selyadong pakete.

Maaari bang i-mount ng X-Meritan ang mga micro-TEC sa mga custom na header na ibinigay ng customer?

Oo. Sa pamamagitan ng aming Joint Development Packaging (JDP) program, maaaring pumili ang mga customer mula sa aming karaniwang Kovar/CuW header o ship proprietary housing para sa factory TEC integration at wire-bonding.

Paano nagpapabuti sa pagiging maaasahan ng package ang gold-tin (AuSn) eutectic bonding?

Hindi tulad ng mga organic na adhesive o karaniwang soft solder, ang AuSn eutectic bonding ay nagbibigay ng mas mataas na thermal conductivity, zero organic outgassing, at malakas na joint strength na lumalaban sa mga high-temperature die-attach na operasyon sa ibaba ng agos.

Anong data ang kinakailangan upang suriin ang isang custom na disenyo ng micro-TEC package?

Mangyaring magbigay ng istilo ng target na pakete (hal., TO-8, BTF), pag-load ng init (Qc), pagkakaiba ng target na temperatura (ΔT), mga kinakailangan sa configuration ng pin, at mga gustong limitasyon sa boltahe/kasalukuyang pagmamaneho.
