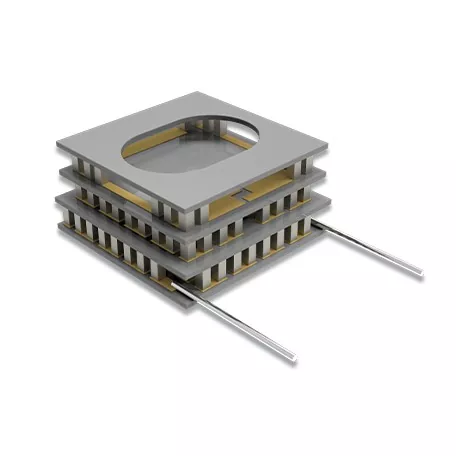

Dalawang-Yugtong Thermoelectric Cooler

Gumagamit ang X-Meritan's Two-Stage Thermoelectric Cooler  ng two-stage series structure kung saan ang unang thermoelectric stage ay nagbibigay ng intermediate cooling stage para sa pangalawa. Sa ilalim ng angkop na mga kondisyon sa pagpapatakbo, ang pagsasaayos ng cascade na ito ay maaaring makamit ang isang mas malaking pagkakaiba sa temperatura kaysa sa isang solong yugto na TEC.

Ang mga module ay gumagamit ng solid-state thermoelectric na elemento at DC power, na walang mga compressor o iba pang gumagalaw na mekanikal na bahagi. Angkop ang mga ito para sa naisalokal na kontrol sa temperatura kung saan kailangan ang compact na konstruksyon, mababang vibration, at kontroladong operasyon sa mababang temperatura.

Dalawang-Yugto na Istraktura

Ang dalawang yugto na TEC ay binubuo ng dalawang thermoelectric na yugto na konektado sa pamamagitan ng intermediate thermal interface:

Cold Side → First Stage → Intermediate Interface → Second Stage → Hot Side

Ang unang yugto ay nag-aalis ng init mula sa kinokontrol na lugar, habang ang pangalawang yugto ay naglilipat ng init patungo sa mainit na bahagi. Ang ikalawang yugto samakatuwid ay humahawak sa init na inilipat mula sa unang yugto pati na rin ang electrical input sa module.

Ang makakamit na pagkakaiba ng temperatura ay nakasalalay sa thermal load, mainit na bahagi na temperatura, kasalukuyang tumatakbo, at mga kondisyon ng pagtanggi sa init.

Istruktura ng Module

Ceramic substrate

Ang aluminum oxide (Al₂O₃) ceramic substrates ay nagbibigay ng electrical insulation at structural support para sa thermoelectric module habang binubuo ang mga thermal surface sa pagitan ng mga thermoelectric na elemento at ng panlabas na thermal system.

P-N Thermoelectric Elemento

Ang P-type at N-type na mga elemento ng semiconductor ay bumubuo sa thermoelectric core at nagbibigay ng electrical at thermal conversion na kinakailangan para sa paglamig. Gumagamit ang X-Meritan ng Bi₂Te₃-based na thermoelectric na materyales para sa ambient at low-temperatura na temperatura-control na mga application.

Intermediate Thermal Interface

Ang dalawang yugto ng thermoelectric ay mekanikal at thermally na konektado sa pamamagitan ng isang intermediate na interface. Ang mga thermal at mekanikal na katangian nito ay kailangang isaalang-alang kapag nagdidisenyo ng kumpletong module.

Koneksyon ng DC Power

Ang module ay gumagana mula sa isang direktang kasalukuyang pinagmumulan ng kuryente. Ang pagsasaayos ng elektrikal, mga power lead, at mga kondisyon ng pagpapatakbo ay tinutukoy ayon sa istraktura ng module at mga kinakailangan sa aplikasyon.

Thermoelectric na Materyal

Ang X-Meritan ay may mga kakayahan na sumasaklaw sa thermoelectric material development, production, component manufacturing, assembly, at testing. Gumagamit ang mga bahagi ng TEC nito ng mga extruded na materyales na nakabatay sa Bi₂Te₃-Sb₂Te₃.

Ang proseso ng extrusion ay naglalapat ng high-pressure na plastic deformation upang bumuo ng isang siksik at naka-texture na istraktura. Sinusuportahan nito ang mga kasunod na proseso ng pagputol at pagnipis at pinapayagan ang paggawa ng maliliit na elemento ng thermoelectric.

Ang panghuling grado ng materyal at mga sukat ng elemento ay pinili ayon sa istraktura ng module at mga kinakailangan sa pagmamanupaktura.

Two-Stage vs. Single-Stage TECs

Ang dalawang yugtong pagsasaayos ay karaniwang isinasaalang-alang kapag ang kinakailangang pagkakaiba sa temperatura ay lumampas sa praktikal na hanay ng isang solong yugto na disenyo.

Mga aplikasyon

Infrared Detection

 Ang Two-Stage Thermoelectric Cooler ay maaaring magbigay ng lokal na kontrol sa temperatura para sa mga infrared detector at mga kaugnay na bahagi ng sensing kung saan kinakailangan ang mas malaking pagkakaiba ng temperatura.

Paglamig ng CCD Sensor

Para sa mga sistema ng imaging na nakabatay sa CCD, maaaring mapanatili ng thermoelectric cooling ang sensor sa isang kontroladong operating temperature kung saan ang thermal requirement ay lumampas sa praktikal na hanay ng isang single-stage na module.

Aerospace at Satellite Communications

Ang solid-state construction ng thermoelectric modules ay maaaring isaalang-alang para sa aerospace at satellite communication equipment kung saan nililimitahan ng arkitektura ng kagamitan, available na espasyo, at vibration ang paggamit ng mga conventional mechanical cooling system.

Medikal at Laboratory Equipment

Ang dalawang-yugtong thermoelectric na teknolohiya ay maaaring ilapat sa biochemical analysis equipment at laboratoryo cold stages na nangangailangan ng kontroladong mga kondisyon sa mababang temperatura.

Pagsusuri ng Electronic Component

Ang mga TEC module ay maaaring magbigay ng isang kinokontrol na thermal environment para sa mababang temperatura na katangian ng pagsubok ng mga elektronikong sangkap at iba pang mga device na sensitibo sa temperatura.

Custom Development

Sinusuportahan ng X-Meritan ang mga naka-customize na thermoelectric module batay sa mga drawing, sample, dimensyon, at mga kinakailangan sa aplikasyon ng customer.

Ang isang karaniwang proseso ng pag-unlad ay:

Pagsusuri ng Kinakailangan → Disenyo ng Istraktura → Sample na Produksyon → Pagsusuri ng Pagganap → Kumpirmasyon → Produksyon

Para sa mga bagong disenyo, kasama sa mga pangunahing input ng engineering ang target na hanay ng temperatura, thermal load, available na espasyo sa pag-install, mga kondisyon ng kuryente, at paraan ng hot-side heat-rejection.

Produksyon at Kalidad

Ang X-Meritan team ay may higit sa 10 taong karanasan sa semiconductor thermal management, na may mga kakayahan na sumasaklaw sa thermoelectric material development, component manufacturing, assembly, at testing.

Kasama sa mga kagamitan sa produksyon ang paghihinang, reflow, dispensing, pagputol, pagbubuklod, pagpapagaling, at kagamitan sa pag-print, na sinusuportahan ng mga nakalaang pasilidad ng pagpupulong at pagsubok.

Ang sistema ng pamamahala ng kalidad ay sumusunod sa ISO 9001:2015. Available ang dokumentasyon ng pagsunod sa RoHS at REACH para sa mga naaangkop na produkto at configuration, na may partikular na dokumentasyong nakumpirma ayon sa ibinigay na module.

Impormasyon sa Pagpili

Para sa pagsusuri sa engineering at pagpili ng TEC, kapaki-pakinabang ang sumusunod na impormasyon:

Maaari ding magbigay ng drawing ng produkto, umiiral nang module, o data ng pagsubok kapag kailangang palitan o itugma ng bagong module ang isang kasalukuyang disenyo.

FAQ

Bakit gumamit ng two-stage TEC sa halip na isang single-stage na disenyo?

Ang Two-Stage Thermoelectric Cooler ay isinasaalang-alang kapag ang isang single-stage na module ay hindi makapagbigay ng kinakailangang kondisyon sa malamig na bahagi sa ilalim ng tinukoy na thermal load at mainit na bahagi na temperatura.

Maaari bang gumana ang dalawang yugto na TEC sa ibaba 0°C?

Oo. Ang sub-ambient na operasyon sa ibaba 0°C ay posible kapag ang disenyo ng module, pagkarga ng init, mga kondisyon ng mainit na bahagi, at sistema ng kontrol ay angkop para sa kinakailangang hanay ng temperatura.

Anong impormasyon ang kailangan para pumili ng dalawang yugto na TEC?

Ang target na cold-side temperature, hot-side temperature, heat load, available na dimensyon, power supply, at heat-rejection method ay kabilang sa mga pangunahing parameter na ginagamit para sa pagpili.

Maaari bang i-customize ng X-Meritan ang dalawang yugto ng TEC modules?

Oo. Ang X-Meritan ay maaaring bumuo ng mga module ayon sa mga guhit ng customer, mga sample, mga kinakailangan sa dimensional, mga kondisyon ng kuryente, at mga kinakailangan sa aplikasyon.
