Idinisenyo upang matugunan ang pagkasira ng interface at mga isyu sa pagsasabog ng panghinang sa panahon ng pagpupulong ng thermoelectric cooler (TEC), X-Meritan'sMga hiwa na may Diffusion Barriermagbigay ng lubos na matatag, handa sa pagpupulong na bahagi para sa advanced na pamamahala ng thermal. Sa pamamagitan ng pagpapakilala ng tumpak na nickel-based barrier sa pagitan ng Bi₂Te₃-Sb₂Te₃ substrate at ng solderable surface, ang mga slice na ito ay epektibong nagpapagaan ng elemental na migration, nagpapatatag ng electrical resistance at mechanical strength sa pamamagitan ng paulit-ulit na thermal cycle.
Sinasaklaw ng page na ito ang gumaganang istraktura, teknikal na mga detalye, mga opsyon sa plating, gabay sa pagpili at saklaw ng pagpapasadya para sa diffusion barrier slice na ginagamit sa pagmamanupaktura ng TEC. Kung naghahambing ka ng mga supplier,makipag-ugnayan sa aming pangkat ng engineeringupang kumpirmahin ang istraktura ng hadlang at mga sukat para sa iyong proseso ng pagpupulong.

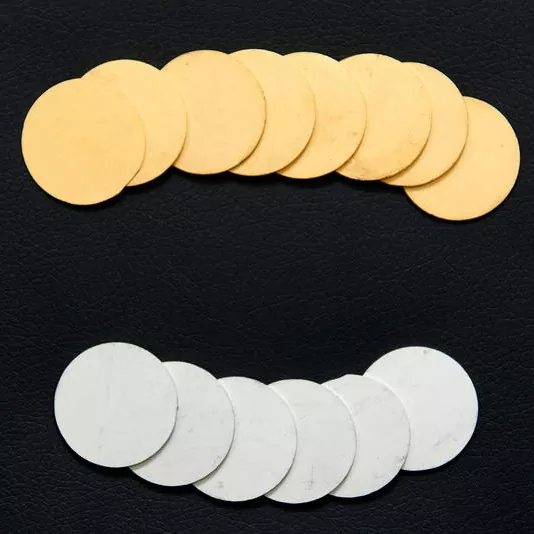

Ang mga slice na may Diffusion Barriers ay mga pre-processed thermoelectric material slices na may protective metallization structure na idinisenyo upang kontrolin ang interaksyon sa pagitan ng thermoelectric substrate at ng solder na ginagamit sa panahon ng TEC assembly.
Ang base material ay isang extruded Bi₂Te₃-Sb₂Te₃ thermoelectric ingot. Pagkatapos ng precision processing, isang nickel-based diffusion barrier ay inilalapat sa pagitan ng thermoelectric material at ng panlabas na solderable na layer. Lumilikha ito ng kinokontrol na interface na tumutulong na limitahan ang hindi gustong elemental na paglipat at mga reaksyon ng interface sa panahon ng paghihinang at kasunod na thermal cycling.
Ang hadlang ay partikular na mahalaga dahil ang thermoelectric na materyal at panghinang ay may iba't ibang kemikal at pisikal na katangian. Sa paulit-ulit na pag-init at paglamig, ang hindi nakokontrol na pakikipag-ugnayan sa interface ay maaaring mag-ambag sa mga pagbabago sa electrical resistance, mekanikal na pagkasira, o pagkasira ng solder joint.
Ang mga hiwa na ito ay nabibilang sa mas malawakthermoelectric na materyalespamilya ng produkto at kadalasang ginagamit kasama ngmga thermoelectric cooler, thermoelectric cooler assembliesatmga controller ng temperaturasa kumpletong mga sistema ng pamamahala ng thermal.
Gumagamit ang core metallization structure ng nickel-based diffusion barrier sa pagitan ng Bi₂Te₃-Sb₂Te₃ substrate at ng solderable outer layer.
Ang intermediate layer na ito ay nakakatulong na kontrolin ang paggalaw ng solder constituents patungo sa thermoelectric material at nagbibigay ng mas matatag na interface para sa TEC assembly. Ang isang multi-layer na pagsasaayos ay maaaring mapili ayon sa nilalayon na proseso ng paghihinang at operating environment.
Sa halip na umasa sa iisang surface coating, maaaring magbigay ang X-Meritan ng mga multi-layer na istruktura ng metallization kung saan ang iba't ibang layer ay gumaganap ng iba't ibang function.
Ang panloob na layer ng hadlang ay nakatuon sa paghihiwalay ng materyal at kontrol ng pagsasabog, habang ang panlabas na solderable na layer ay pinili ayon sa proseso ng pagsasama.
Ang electroless tin plating ay makukuha sa humigit-kumulang 7 ± 2 μm.
Ang ibabaw ng lata ay nagbibigay ng magandang solder affinity para sa mga kumbensyonal na proseso ng paghihinang at maaaring gamitin sa parehong lead at lead-free solder system, depende sa proseso ng pagpupulong ng customer.
Ang pagsasaayos na ito sa pangkalahatan ay angkop kapag ang pangunahing kinakailangan ay isang praktikal na solderable na ibabaw para sa karaniwang produksyon ng TEC.
Para sa mga application na nangangailangan ng manipis na gold finish, ang X-Meritan ay nag-aalok ng electroless gold plating na may Au na kapal na mas mababa sa 0.2 μm.
Ang ginto ay nagbibigay ng surface na may magandang oxidation resistance at maaaring isaalang-alang para sa mga application na gumagamit ng AuSn solder o kung saan kinakailangan ang mga kontroladong katangian ng surface.
Ang patentadong "H" na teknolohiya ng X-Meritan ay nagsasama ng humigit-kumulang 150 μm na aluminyo na layer sa multi-layer na istraktura ng hadlang.
Ang configuration ay inilaan para sa mga application na nakalantad sa hinihingi na mga transition ng temperatura. Sa pamamagitan ng pagsasama ng karagdagang layer ng aluminyo sa istraktura ng metallization, tinutugunan ng disenyo ang mga stress na nauugnay sa paulit-ulit na pagpapalawak at pag-urong ng thermal.
Maaaring suriin ang opsyong ito para sa aerospace, heavy industrial, at iba pang mga TEC application kung saan ang thermal cycling ay isang makabuluhang pagsasaalang-alang sa disenyo.
Ang materyal na thermoelectric ay maaaring gilingin at hiniwa ayon sa mga guhit ng customer. Ang tinukoy na katumpakan ng pagputol ay humigit-kumulang ±15 μm, habang ang pinakamababang kapal ng slice ay 0.3 mm.
Maaaring bawasan ng mga pre-processed na hiwa ang dami ng paghahanda ng materyal na kinakailangan ng mga tagagawa ng TEC at magbigay ng mga sukat na mas malapit sa mga kinakailangan ng mga kasunod na operasyon ng pagpupulong.
| Parameter | Pagtutukoy |
|---|---|
| Batayang Materyal | Mga Extruded Bi₂Te₃-Sb₂Te₃ Ingots |
| Minimum na Kapal ng Slice | ≥ 0.3 mm |
| kapal | Nako-customize ayon sa pagguhit ng customer |
| Katumpakan ng Pagputol | ±15 μm |
| Diffusion Barrier | Nikel-based na multi-layer na istraktura |
| Electroless Tin Plating | 7 ± 2 μm |
| Electroless Gold Plating | < 0.2 μm Au |
| Teknolohiya ng "H". | Humigit-kumulang 150 μm Al barrier layer |
| Paggiling at Pagputol | Magagamit ayon sa pagguhit |
| Metalisasyon Configuration | Nako-customize ayon sa application |
| Aplikasyon | Thermoelectric cooling at TEC manufacturing |
Ang mga dimensional tolerance, istraktura ng metallization, at mga detalye ng plating ay dapat kumpirmahin ayon sa panghuling disenyo ng TEC at proseso ng pagpupulong. Ipadala ang iyong drawing saaming mga sales engineerpara sa pagsusuri ng pagiging posible.
Ang karaniwang substrate ay isang extruded Bi₂Te₃-Sb₂Te₃ thermoelectric na materyal. Magsimula sa pamamagitan ng pagkumpirma sa kinakailangang komposisyon ng thermoelectric, mga sukat ng materyal, kapal ng hiwa, at nilalayong mga kondisyon sa pagpapatakbo ng TEC.
Para sa conventional TEC assembly, ang isang nickel-based diffusion barrier ay maaaring magbigay ng paghihiwalay sa pagitan ng thermoelectric substrate at solderable surface.
Kung ang application ay nagsasangkot ng makabuluhang pag-ikot ng temperatura, ang isang mas kumplikadong multi-layer na pagsasaayos ay maaaring masuri. Ang kinakailangang istraktura ay dapat matukoy ayon sa aktwal na thermal profile at pagbuo ng module.
Ang electroless na lata ay karaniwang angkop kapag ginagamit ang maginoo na paghihinang, kailangan ang walang lead na panghinang, mas gusto ang medyo mas makapal na solderable na ibabaw, o ang gastos sa produksyon ay isang mahalagang pagsasaalang-alang.
Maaaring isaalang-alang ang electroless na ginto kapag kailangan ang paghihinang ng AuSn, kailangang kontrolin ang oksihenasyon sa ibabaw, mas gusto ang manipis na gold finish, o ang application ay nangangailangan ng mga partikular na surface o electrical na katangian.
Ang bilang at kalubhaan ng mga siklo ng temperatura ay dapat isaalang-alang kapag pumipili ng pagsasaayos ng metallization. Ang mga application na may madalas na paglipat sa pagitan ng mainit at malamig na mga kondisyon ay maaaring mangailangan ng karagdagang pagsasaalang-alang sa thermal expansion, stress sa interface, at barrier-layer integrity.
Para sa mga application na ito, ang patentadong teknolohiyang "H" ng X-Meritan ay maaaring masuri bilang isang alternatibong pagsasaayos.
Ibigay ang kinakailangang kapal ng slice, haba, lapad, tolerance, at mga kinakailangan sa ibabaw sa teknikal na drawing. Ang tinukoy na katumpakan ng pagputol na humigit-kumulang ±15 μm ay maaaring suportahan ang mga customer na nangangailangan ng mga kinokontrol na sukat para sa downstream na TEC assembly at awtomatikong paghawak.
Nakatuon ang X-Meritan sa semiconductor cooling at thermoelectric na teknolohiya, na may mga kakayahan na sumasaklaw sa thermoelectric material development, component customization, heat dissipation solution design, at process selection support.
Ang iba't ibang disenyo ng TEC ay maaaring mangailangan ng iba't ibang dimensyon ng slice, kapal, surface finish, at metallization structure. Maaaring iproseso ng X-Meritan ang materyal ayon sa mga guhit ng customer at mga teknikal na detalye.
Ang ibinigay na materyal ay inilaan para sa mga customer na kasangkot sa pagbuo at pagmamanupaktura ng thermoelectric module. Ang tumpak na paggiling, pagputol, at metalisasyon ay maaaring makatulong na bawasan ang bilang ng mga hakbang sa paghahanda na kinakailangan bago ang pagpupulong.
Ang mga thermoelectric solution ng X-Meritan ay nagsisilbi sa mga aplikasyon kabilang ang fiber-optic na komunikasyon, pang-industriya at medikal na kagamitan, automotive electronics, consumer electronics, at mga institusyong pananaliksik. Ang kumpanya ay nagbibigay ng teknikal na suporta para sa mga application na nangangailangan ng kinokontrol na paglamig ng semiconductor at tumpak na pamamahala ng temperatura, kabilang ang customized na pagbuo ng bahagi. Maaari mong suriin ang aming background sapahina ng profile ng kumpanyao galugarin nang buohanay ng produkto.
Ang mga hiwa ng diffusion barrier ay isang elemento ng isang kumpletong thermoelectric system. Depende sa iyong proyekto, maaaring may kaugnayan din ang mga sumusunod na linya ng produkto:
Ang batayang Bi₂Te₃-Sb₂Te₃ na materyal na ingot na ginamit para makagawa ng diffusion barrier slices, na available sa mga standard at custom na komposisyon.
Solid-state Peltier cooling modules para sa tumpak na kontrol sa temperatura sa optoelectronic, medikal at pang-industriya na kagamitan.
Pinagsama-samang TEC assemblies ang cooling module, heat sink at thermal interface para sa mas mabilis na pagsasama ng system.
Ang mga closed-loop na controller ay tumugma sa mga standard at micro TE cooler para sa stable, mataas na katumpakan na regulasyon ng temperatura.
Ginagamit ang mga ito bilang metallized thermoelectric material na bahagi sa TEC manufacturing. Nakakatulong ang diffusion barrier na kontrolin ang interaksyon at elemental na paglipat sa pagitan ng Bi₂Te₃-Sb₂Te₃ thermoelectric substrate at ng solder system sa panahon ng assembly at thermal cycling.
Sa panahon ng paghihinang at paulit-ulit na pag-init at paglamig, ang mga sangkap ng panghinang ay maaaring makipag-ugnayan sa thermoelectric na materyal. Ang isang nickel-based na hadlang ay nagbibigay ng isang intermediate na interface na tumutulong na limitahan ang hindi gustong diffusion at mga reaksyon ng interface, na sumusuporta sa mas matatag na pagganap ng elektrikal at mekanikal.
Nagbibigay ang Nickel ng medyo matatag na interface ng metal sa pagitan ng thermoelectric substrate at solderable na ibabaw. Sa isang multi-layer na istraktura ng metallization, ito ay gumagana bilang isang intermediate na hadlang habang pinapayagan ang panlabas na layer na ma-optimize para sa paghihinang.
Ang electroless na lata ay humigit-kumulang 7 ± 2 μm at pangunahing inilaan para sa maginoo na mga aplikasyon ng paghihinang. Ang electroless gold ay mas mababa sa 0.2 μm Au at maaaring mapili para sa mga application na nangangailangan ng oxidation-resistant surface o AuSn soldering.
Ang tamang pagpipilian ay nakasalalay sa materyal ng panghinang ng customer, temperatura ng pagsasama, proseso ng pagpupulong, at mga kinakailangan sa aplikasyon.
Ang patentadong teknolohiyang "H" ay inilaan para sa hinihingi ang mga kondisyon ng thermal-cycling. Isinasama nito ang humigit-kumulang 150 μm aluminum layer sa multi-layer barrier structure at maaaring masuri para sa mga aplikasyon tulad ng aerospace at heavy industrial TEC system.
Ang aktwal na pagsasaayos ay dapat matukoy ayon sa hanay ng temperatura ng pagpapatakbo, profile ng thermal-cycle, at pagbuo ng module.
Ang tinukoy na minimum na kapal ay 0.3 mm. Ang aktwal na kapal ay maaaring ipasadya ayon sa teknikal na pagguhit at mga kinakailangan sa aplikasyon ng customer.
Oo. Ang X-Meritan ay maaaring magbigay ng mga customized na sukat at pagproseso ayon sa mga guhit ng customer. Ang tinukoy na katumpakan ng pagputol ay humigit-kumulang ±15 μm.
Oo. Ang X-Meritan ay maaaring magbigay ng thermoelectric na materyal na sumailalim sa paggiling, precision cutting, diffusion-barrier processing, at ang kinakailangang solderable surface treatment. Makakatulong ito sa mga tagagawa ng TEC na bawasan ang karagdagang paghahanda ng materyal bago ang pagpupulong.
Ipadala ang iyong guhit, kapal ng slice, kagustuhan sa plating at tinantyang taunang dami. Kukumpirmahin ng aming mga inhinyero ang istraktura ng hadlang, magmumungkahi ng pinakaangkop na pagsasaayos ng metallization at tumugon sa direktang pagpepresyo ng pabrika.
