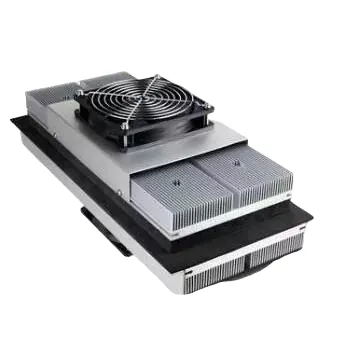

Gumagawa ang X-Meritan ng mga dalubhasang Direct-to-Air Thermoelectric Cooler Assemblies para malutas ang mga thermal bottleneck sa mga compact na pang-industriyang enclosure at sensitibong kagamitan. Pinagsasama ang mga high-performance na Peltier module, custom na cold plate, heat sink, at fan sa iisang solid-state sub-assembly, ang solusyon na ito ay nagbibigay ng direktang spot cooling nang walang mga organic na pandikit o fluid loop. Pinoprotektahan nito ang mga laser diode, mga medikal na diagnostic tool, at telecom electronics mula sa mekanikal na panginginig ng boses, sobrang init, at pagkasira ng pagganap.
Ginagamit ng Direct-to-Air Thermoelectric Cooler Assemblies ang Peltier effect para itaboy ang init mula sa target na mounting surface at iwaksi ito sa nakapalibot na kapaligiran.
Thermal Path:
Target na Pinagmumulan ng Init → Cold-Side Plate/Heat Sink → TEC Module → Hot-Side Radiator → Exhaust Fan → Ambient Air
Kapag ang DC power ay inilapat, ang init na hinihigop sa malamig na plato ay gumagalaw sa mga elemento ng semiconductor patungo sa mainit na bahagi ng radiator. Ang hot-side fan ay patuloy na nililinis ang mga basurang init sa nakapaligid na hangin, habang ang isang opsyonal na malamig na bahagi na fan ay nagpapalipat-lipat ng malamig na hangin sa loob ng enclosure. Ang pangkalahatang pagganap ay nakasalalay sa pag-load ng init (Qmax), pagkakaiba sa temperatura ng target (ΔTmax), kasalukuyang input (Imax), at kahusayan sa paglubog ng init sa paligid.
Direktang Surface-to-Air Thermal Transfer: Direktang sumisipsip ng init mula sa malamig na gilid na mga mounting surface at nauubos ito sa ambient air sa pamamagitan ng forced-convection heat sink.
Solid-State Reliability: Tinatanggal ang mga compressor, nagpapalamig na mga loop, at gumagalaw na mga bahagi ng makina (maliban sa mga fan) para sa tahimik, walang vibration na operasyon.
Rapid Thermal Response: Pinapagana ang instantaneous heating/cooling switching at fine temperature regulation sa pamamagitan ng pagsasaayos ng input DC current.
Inert Environment Assembly: Ang vacuum soldering at inert-atmosphere packaging ay pumipigil sa internal oxidation, outgassing, at thermal degradation.
Compact at Rugged Footprint: Madaling isinasama sa mga space-constrained housing, outdoor telecom cabinet, at portable diagnostic unit.
Engineered to Order: Cold plate geometry, fan configurations, operating voltages, at thermal capacities ay tumutugma sa mga partikular na disenyo ng enclosure.
Precision Electronic Enclosures Pinoprotektahan ang mga sensitibong control electronics, power supply, at automation modules mula sa thermal overload sa mga selyadong housing.
Kagamitang Medikal na Diagnostic Ang Direct-to-Air Thermoelectric Cooler Assemblies ay nagbibigay ng stable, walang vibration na thermal control para sa mga clinical analyzer, medical imaging component, at temperature-sensitive reagents.
Optical at Laser System Pinapanatili ang mga nakapirming temperatura para sa mga high-power na laser diode at optical sensor upang maalis ang wavelength drift at signal distortion.
Hardware ng Telekomunikasyon Tinitiyak ang tuluy-tuloy na paglamig para sa mga malalayong outdoor telecom cabinet at base station kung saan hindi praktikal ang pagpapanatili ng compressor.
1. Cooling Capacity (Qmax): Single-stage o multi-stage na mga configuration ng TEC na ginawa upang tumugma sa mga target na heat load.
2. Mga Interface ng Cold Plate: Mga custom na pattern ng mounting hole, mga spec ng surface flatness, at direct-attach na mga dimensyon ng cold block.
3. Air-Side Dissipation: Mga custom na heat sink extrusion profile, pagsasama ng heat pipe, at high-CFM/waterproof na pagpili ng fan.
4. Mga Electrical Parameter: Mga iniangkop na boltahe sa pagpapatakbo (12V, 24V, 48V DC), maximum na limitasyon sa kasalukuyang (Imax), at pinagsamang mga thermistor/NTC sensor.
5. Proteksyon sa Kapaligiran: Opsyonal na mga fan na may rating na IP, conformal coating, at anti-corrosion surface treatment para sa malupit na panlabas na kapaligiran.
In-House Manufacturing Control: Buong pangangasiwa mula sa semiconductor testing hanggang sa huling pagpupulong, vacuum soldering, at hermetic sealing.
Mga Mahigpit na Pamantayan sa Kalidad: 100% ng mga assemblies ay sumasailalim sa mahigpit na AC-resistance (Rac), thermal conductivity, at Seebeck coefficient testing.
Advanced Material Synergy: Pinapatakbo ng in-house na high-strength extruded thermoelectric na materyales para sa superior thermal efficiency at mahabang buhay ng pagpapatakbo.
Prototype sa Volume Production: Kumpletuhin ang teknikal na suporta mula sa paunang thermal simulation at CAD layout hanggang sa volume manufacturing.
Ito ay isang solid-state na thermal management unit na gumagamit ng Peltier modules upang direktang hilahin ang init mula sa isang solidong ibabaw o malamig na plato at maubos ito sa nakapaligid na hangin gamit ang isang air-cooled na heat sink at fan.
Ang mga direct-to-air assemblies ay mainam kapag ang pinagmumulan ng init ay maaaring direktang i-mount sa isang malamig na plato o kapag ang pag-install ng mga likidong loop, pump, at tubing ay hindi praktikal dahil sa espasyo, timbang, o mga hadlang sa pagpapanatili.
Oo. Sa pamamagitan ng pag-reverse ng polarity ng inilapat na DC current, binabaligtad ng thermoelectric module ang direksyon ng daloy ng init, na nagbibigay-daan sa tuluy-tuloy na paglipat sa pagitan ng aktibong pagpainit at paglamig.
Para matukoy ang pinakamainam na configuration, ibigay ang target na heat load (Qc), kinakailangang temperature differential (ΔT), maximum ambient temperature, available installation space/CAD constraints, at preferred DC voltage.
